модель 2000 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2000ZABPRUSG)

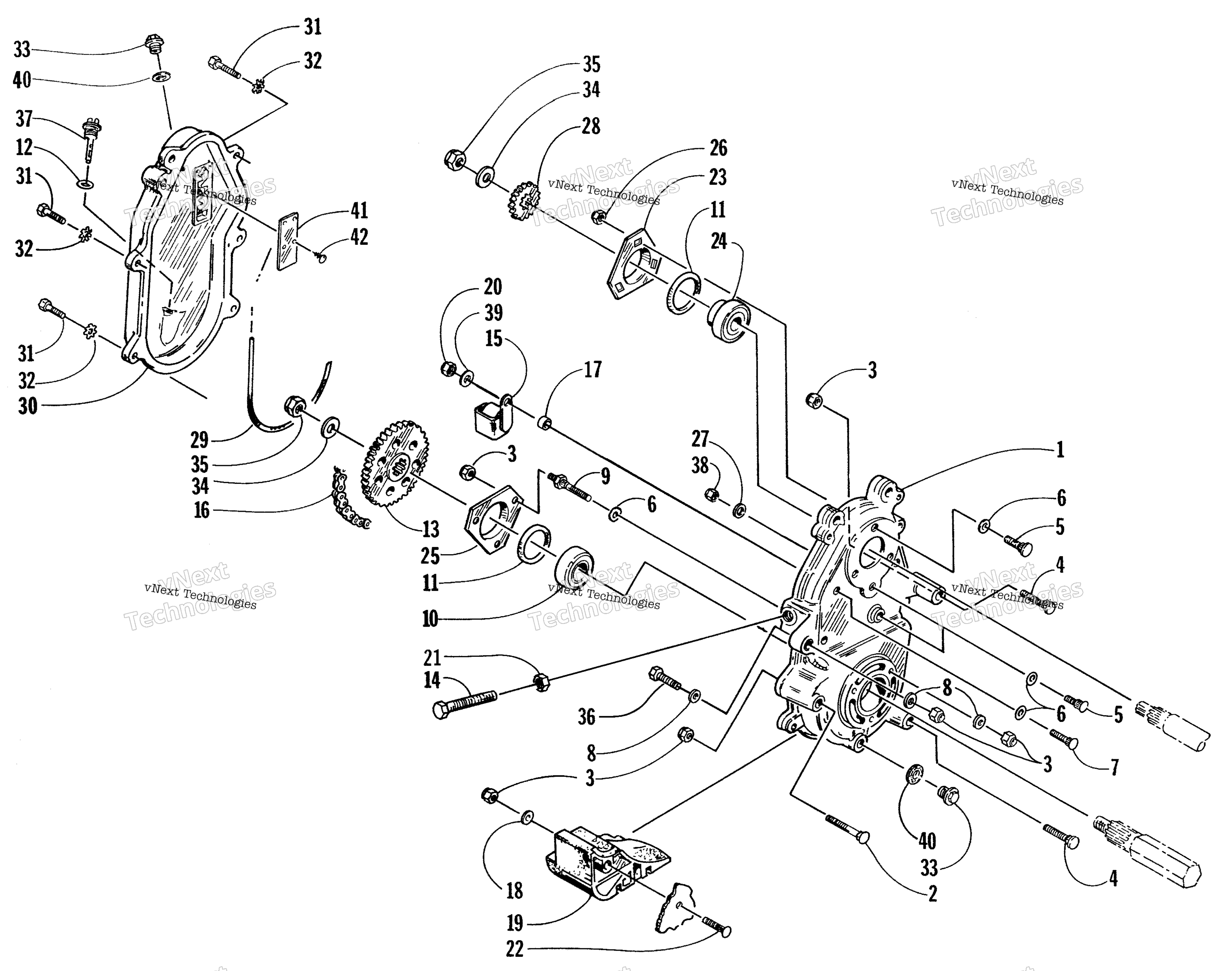

Схема привод / Dropcase узла для Z 440 SNO PRO (S2000ZABPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
DROPCASE,W/STUD-98 SNO PRO art. 0702-351
По запросу
2
Bolt, Carriage art. 8011-143
По запросу
3
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
4
Screw, Cap art. 8011-139
По запросу
5
Болт Arctic Cat art. 0123-523
от 578 ₽
6
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
7
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
8
Шайба Arctic Cat art. 8050-247
По запросу
9
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
10
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
11
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
12
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
13
Шестерня КПП 39 зубьев Arctic Cat art. 0602-451
от 9 910 ₽
13
Шестерня КПП 40 зубьев Arctic Cat art. 0602-453
от 10 406 ₽
14
Screw, Chain Roller art. 0602-638
По запросу
15
Arm, Tightener - Assembly art. 0702-356
По запросу
16
Цепь КПП 70 звеньев Arctic Cat art. 0602-968
По запросу
17
Bushing art. 0602-369
По запросу
18
Шайба Arctic Cat art. 8050-242
По запросу
19
Защита корпуса КПП Arctic Cat art. 0616-964
По запросу
20
Гайка Arctic Cat art. 0623-122
от 221 ₽
21
Гайка Arctic Cat art. 0123-150
от 116 ₽
22
Bolt, Ribbed art. 8011-137
По запросу
23
Пластина Arctic Cat art. 0602-198
По запросу
24
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
25
Plate, Flange art. 0602-932
По запросу
26
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
27
Шайба Arctic Cat art. 0623-094
от 110 ₽
28
Шестерня КПП 19 зубьев Arctic Cat art. 0602-444
По запросу
28
Sprocket, 20T (15 Wide) art. 0602-967
По запросу
29
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
30
COVER,DROPCASE-ASSY-PTD BLK art. 0702-489
По запросу
31
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
32
Шайба Arctic Cat art. 8053-242
По запросу
33
Plug, Drain art. 0623-293
По запросу
34
Washer, Spring art. 0623-231
По запросу
35
Гайка Arctic Cat art. 0623-465
от 987 ₽
36
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
37
Stick, Oil Level art. 0602-462
По запросу
38
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
39
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
40
Washer, Fiber art. 0123-641
По запросу
41
COVER, OIL VENT art. 1602-152
По запросу
42
Screw, Self-Tapping art. 0623-081
По запросу
