модель 2001 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2001MCHCAUSB)

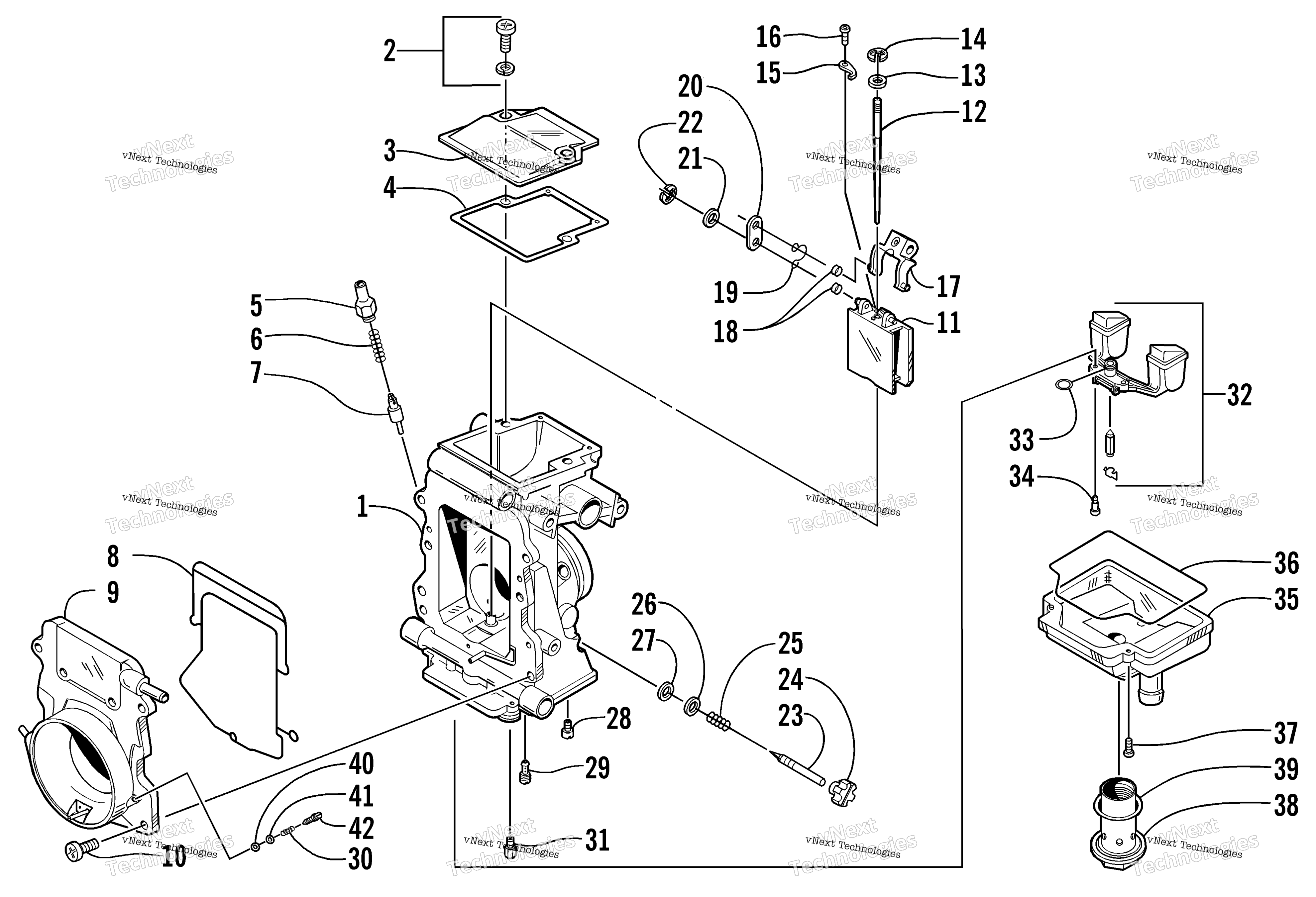

Схема карбюратора - Internal Parts для MOUNTAIN CAT 800 (S2001MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
TM40-B118; TM40-B121 International Complete Carburetor - International art. 1670-137
По запросу
0
TM40-B118; TM40-B121 International Complete Carburetor art. 1670-208
По запросу
2
Screw w/Washer art. 6505-591
По запросу
3
Cap, Top art. 6506-142
По запросу
4
Gasket art. 6506-034
По запросу
5
Cap, Starter Plunger art. 6506-137
По запросу
6
Spring, Starter Plunger art. 6506-138
По запросу
7
Starter Plunger art. 6506-139
По запросу
8
Gasket art. 6506-209
По запросу
9
Funnel Assembly art. 6506-239
По запросу
10
Screw art. 6505-980
По запросу
11
PISTON VALVE-3.0 art. 6506-120
По запросу
12
Jet Needle 9DFH2-59-3 art. 6506-201
По запросу
13
Washer art. 6505-552
По запросу
14
E-Clip art. 6505-628
По запросу
15
Plate, Retaining - Jet Needle art. 6506-055
По запросу
16
Screw, Machine art. 6506-054
По запросу
17
Lever Assembly - Right art. 6506-047
По запросу
17
Lever Assembly - Left art. 6506-043
По запросу
18
Bushing, Clip art. 6506-053
По запросу
19
Clip art. 6506-040
По запросу
20
Plate art. 6506-039
По запросу
21
Washer art. 6506-052
По запросу
22
E-Clip art. 6506-051
По запросу
23
Screw, Fuel Mixture art. 6506-145
По запросу
24
Cap, Fuel Mixture Screw art. 6506-076
По запросу
25
Spring art. 6506-079
По запросу
26
Washer art. 6506-078
По запросу
27
Washer art. 6506-080
По запросу
28
Starter Jet 130 art. 6506-287
По запросу
29
Pilot Jet 50 art. 6505-262
По запросу
30
Washer art. 6506-091
По запросу
31
Жиклер 430 Arctic Cat art. 6505-146
от 987 ₽
31
Main Jet - 350 Not Illustrated art. 6505-071
По запросу
32
Float Assembly 1.8 art. 6506-144
По запросу
33
O-Ring art. 6505-875
По запросу
34
Screw, Float Arm art. 6506-037
По запросу
35
Chamber, Float - Assembly - Right art. 6506-270
По запросу
35
Chamber, Float art. 6506-036
По запросу
36
Gasket, Float Chamber art. 6506-038
По запросу
37
Screw, Machine art. 6506-072
По запросу
38
Plug, Drain art. 6506-032
По запросу
39
O-Ring, Drain Plug art. 6505-185
По запросу
40
O-Ring art. 4505-011
По запросу
41
Washer art. 6506-218
По запросу
42
Screw, Air art. 6506-220
По запросу
43
Spring art. 6506-217
По запросу
