модель 2001 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2001MCHCAUSB)

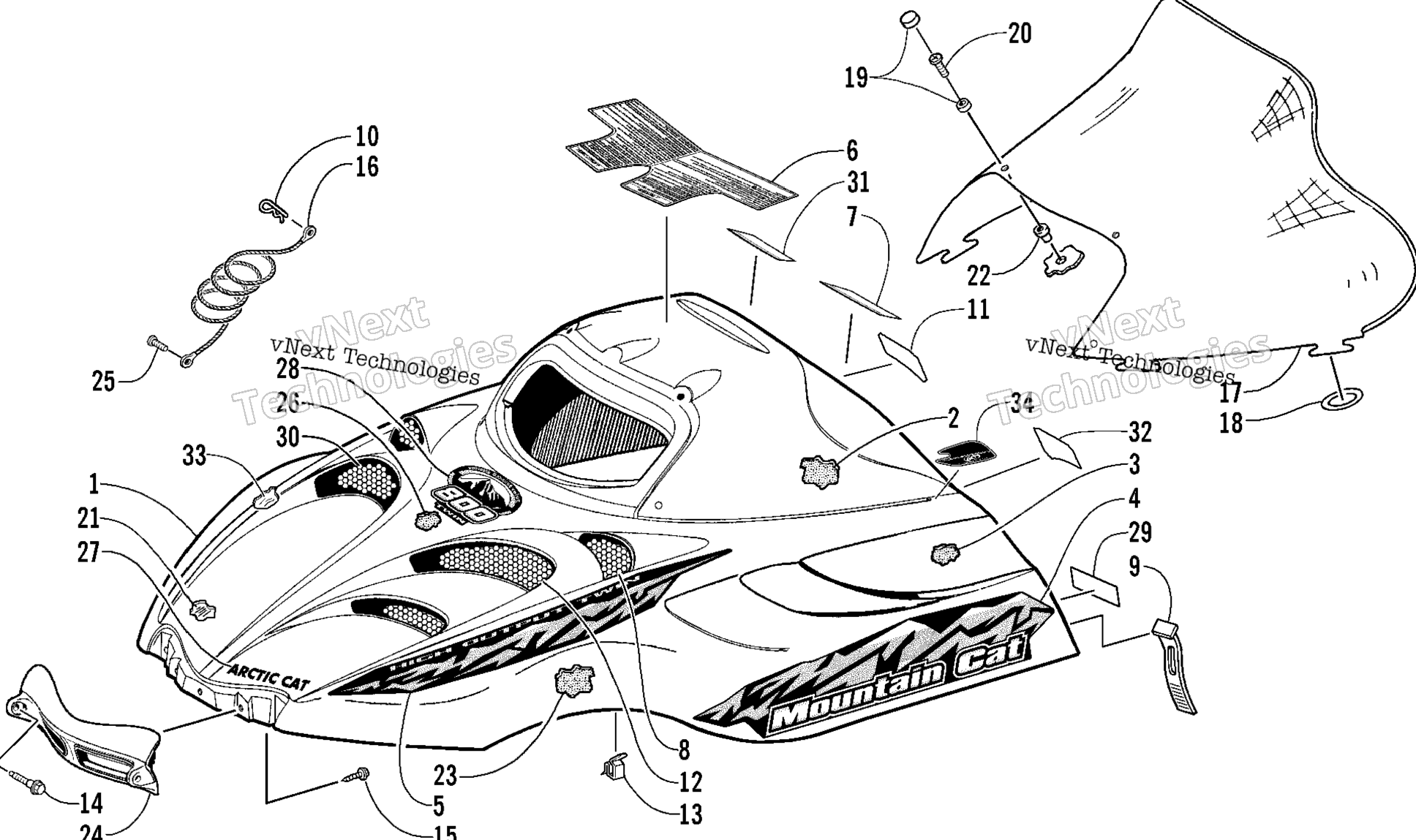

Схема hood и Windshield узел (Le) для MOUNTAIN CAT 800 (S2001MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Green) Items 15 and 24 Included art. 0718-964
По запросу
1
Hood w/o Decals - 01 ZR (Black) Items 15 and 24 Included art. 0718-944
По запросу
1
Hood w/Decals (Black) Items 15 and 24 Included art. 0718-990
По запросу
1
Hood w/o Decals - 02 ZR 800 LE (Green) Items 15 and 24 Included art. 1718-044
По запросу
2
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
2
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
3
Foam, Hood - Rear - Right art. 0717-164
По запросу
3
Foam, Hood - Rear - Left art. 0617-323
По запросу
4
Decal, Hood - Lower Right (Green) art. 3611-960
По запросу
4
Decal, Hood - Lower Left (Green) art. 3611-961
По запросу
4
Decal, Hood - Lower Left (Black) art. 3611-891
По запросу
4
Decal, Hood - Lower Right (Black) art. 3611-890
По запросу
5
Decal, Hood - Upper Left (Black) art. 3611-893
По запросу
5
Decal, Hood - Upper Right (Black) art. 3611-892
По запросу
5
Decal, Hood - Upper Left (Green) art. 3611-963
По запросу
5
Decal, Hood - Upper Right (Green) art. 3611-962
По запросу
6
Decal, Warning - General and Brake art. 3611-485
По запросу
7
Decal, Caution - Engine/Battery (English) art. 3611-486
По запросу
8
Screen, Vent - Hood - Left art. 1606-847
По запросу
9
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
10
Clip, Hairpin art. 0623-805
По запросу
11
Decal, Caution - Fuel (French) art. 3611-489
По запросу
12
Screen, Vent - Hood - Center art. 1606-865
По запросу
13
Clip, Cable art. 0123-394
По запросу
14
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Cable, Hood art. 1606-158
По запросу
17
WINDSHIELD,FORMED-SMOKE(2000 ZR) art. 1606-696
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Foil, Hood - Left art. 1606-939
По запросу
21
Foil, Hood - Right art. 1606-938
По запросу
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Foam, Hood - Front - Left art. 0617-327
По запросу
23
Foam, Hood - Front - Right art. 0717-162
По запросу
24
Накладка капота art. 1606-720
По запросу
24
HINGE, HOOD-GRN (Green) art. 2606-321
По запросу
25
Screw, Self-Tapping art. 0623-057
По запросу
26
Foam, Hood - Middle art. 0617-328
По запросу
27
Decal, Hood - “Arctic Cat” (Green) art. 3611-187
По запросу
27
Decal, “Arctic Cat” - Hood (Black) art. 3611-186
По запросу
28
Decal, Hood - Crest (Green) art. 3611-964
По запросу
28
Decal, Hood - Crest (Black) art. 3611-896
По запросу
29
Decal, Warning - Seating Capacity art. 3611-509
По запросу
30
Screen, Vent - Hood - Right art. 1606-864
По запросу
31
Decal, Caution - Engine/Battery (French) art. 3611-487
По запросу
32
Decal, Caution - Fuel (English) art. 3611-488
По запросу
33
Foil, Hood - Upper Right art. 2606-233
По запросу
34
Decal, "ACT" - Hood - Right art. 4611-334
По запросу
34
Decal, "ACT" - Hood - Left art. 4611-335
По запросу
Другие схемы модели
Hood и Windshield узел (Le)
