модель 2001 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2001MCHCAUSB)

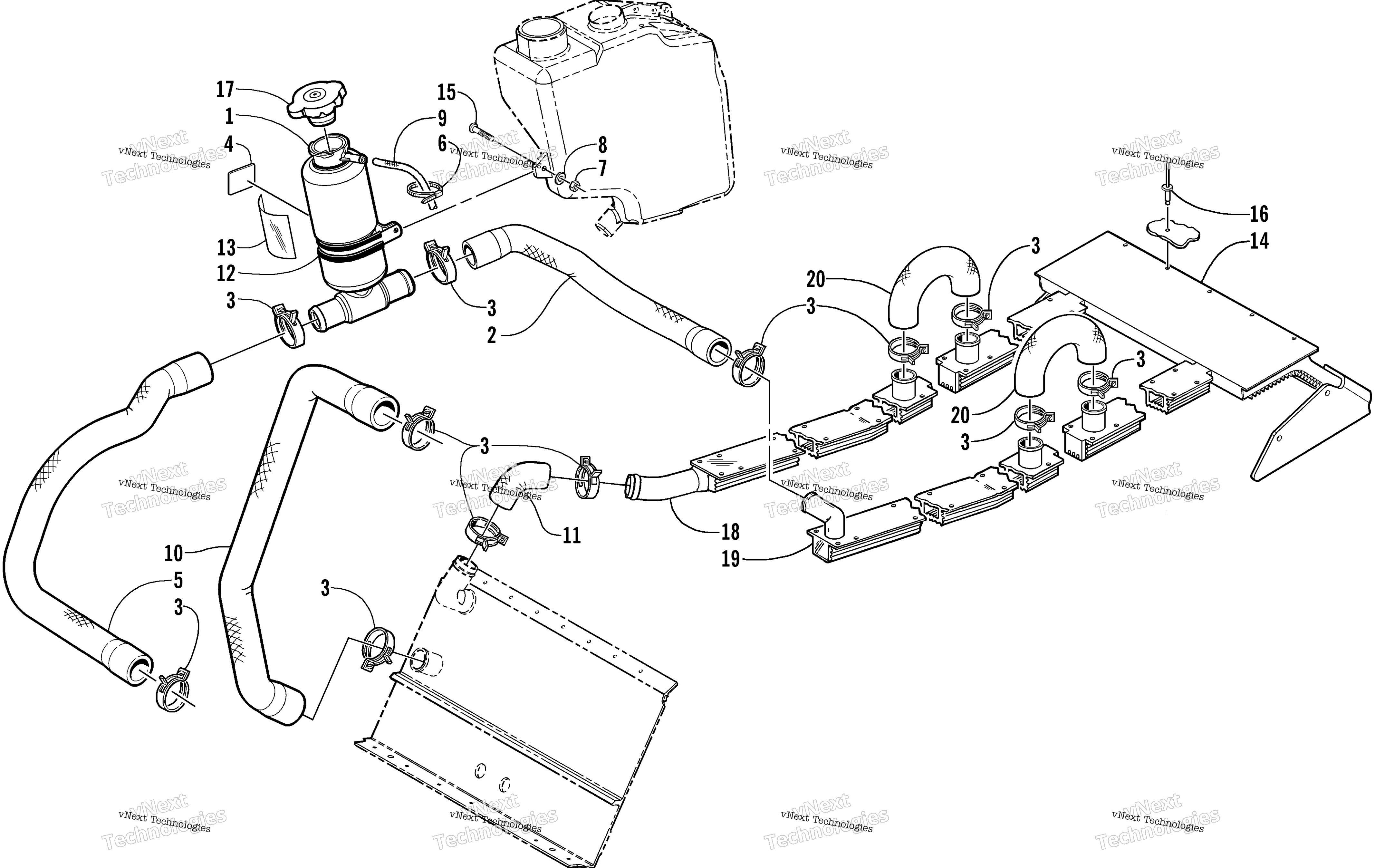

Схема системы охлаждения Assembly для MOUNTAIN CAT 800 (S2001MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1606-396
По запросу
2
Hose, Coolant Tank/Left Heat Exchanger art. 0610-379
По запросу
3
Clamp, Hose art. 0623-736
По запросу
4
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
5
Hose, Engine/Coolant Tank art. 0610-427
По запросу
6
Зажим Arctic Cat art. 0123-788
По запросу
7
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
8
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
10
Tube, Axle art. 0610-426
По запросу
11
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
12
Clamp, Routing art. 0623-761
По запросу
13
Foil, Protective art. 0706-548
По запросу
14
Heat Exchanger - Rear art. 1706-256
По запросу
15
Screw, Machine art. 8017-580
По запросу
16
Заклепка Arctic Cat art. 8060-686
от 116 ₽
17
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
18
Heat Exchanger - Right art. 1706-826
По запросу
19
Heat Exchanger - Left art. 1706-827
По запросу
20
Hose, Coolant - Heat Exchanger art. 0610-441
По запросу
