модель 2001 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 (S2001MCHCAUSB)

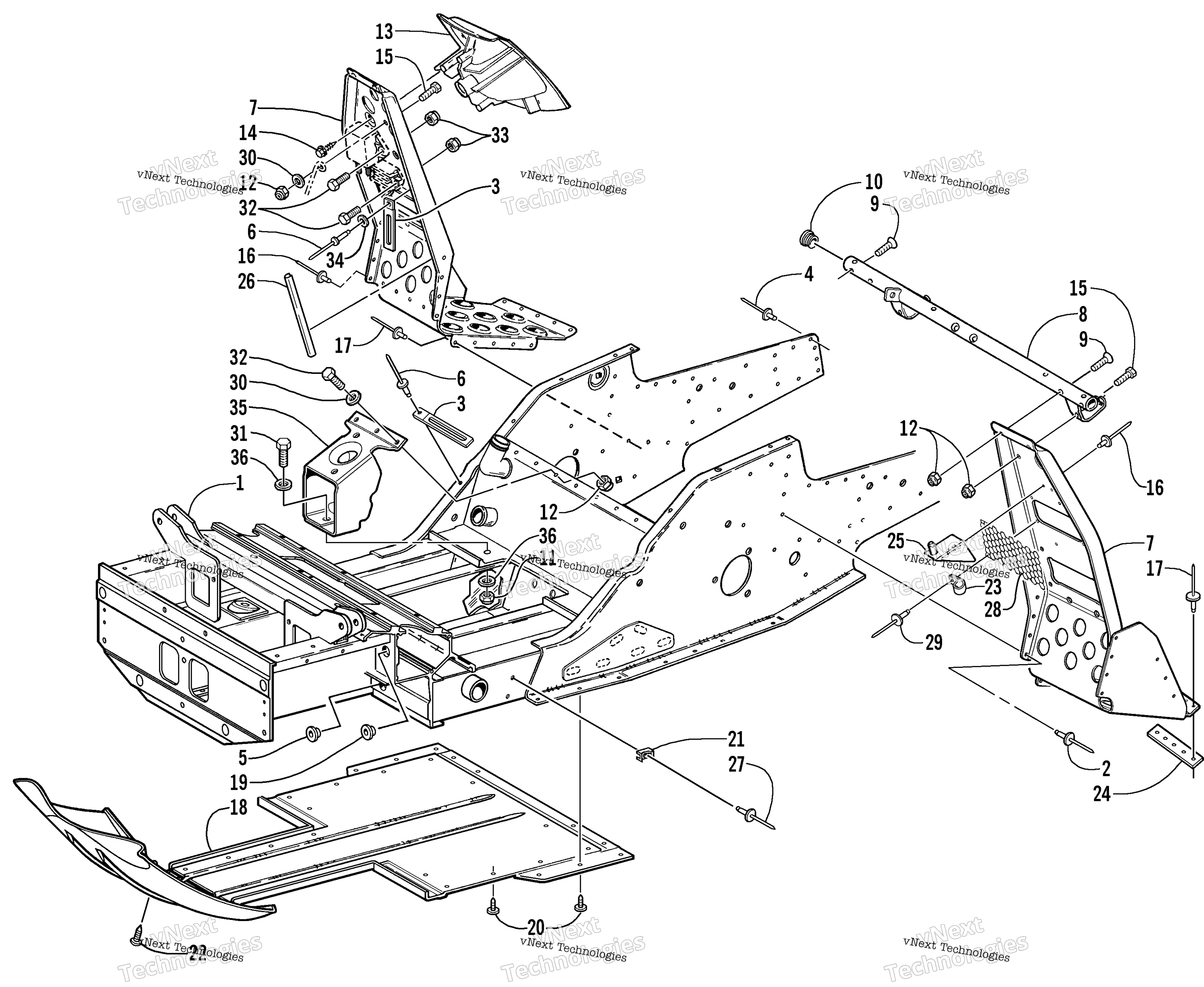

Схема передней части Frame And Footrest Assembly для MOUNTAIN CAT 800 (S2001MCHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (LE) art. 0707-548
По запросу
1
Chassis Assembly art. 0707-547
По запросу
2
Rivet art. 0623-341
По запросу
3
Зажим Arctic Cat art. 1623-984
По запросу
4
Клепка Arctic Cat art. 8060-504
от 116 ₽
4
Rivet art. 8060-484
По запросу
5
Insert, Lower A-Arm Mount art. 0607-420
По запросу
6
Rivet art. 8060-506
По запросу
6
Rivet art. 8060-486
По запросу
7
FOOTREST, RH (UNPAINTED) art. 2606-166
По запросу
7
FOOTREST, LH (UNPAINTED) art. 2606-167
По запросу
8
SUPPORT,STEERING-ASSY art. 0705-228
По запросу
9
Screw, Machine art. 8019-614
По запросу
10
Plug art. 1606-079
По запросу
11
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
Cup, Recoil Rope art. 1606-062
По запросу
14
Screw, Self-Tapping art. 0623-297
По запросу
15
Screw, Cap art. 8002-041
По запросу
16
Rivet art. 0623-166
По запросу
17
Rivet art. 0623-282
По запросу
18
Belly Pan - Center Black art. 1606-719
По запросу
19
Insert, Upper A-Arm Mount art. 0607-421
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Spacer art. 0623-228
По запросу
22
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
23
Clamp, Tube (LE) art. 0623-342
По запросу
24
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
25
Bracket, Mounting - Guard art. 0705-173
По запросу
26
Trim art. 0706-371
По запросу
27
Rivet art. 8060-428
По запросу
28
SCREEN,GUARD-PTD BLK art. 2706-133
По запросу
29
Заклепка Arctic Cat art. 8060-706
от 116 ₽
30
Washer art. 8050-212
По запросу
31
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
32
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
33
Nut, Lock art. 8041-366
По запросу
34
Washer, Flat art. 0123-149
По запросу
35
Bracket, Mounting - Engine art. 0708-391
По запросу
36
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
