модель 2001 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)

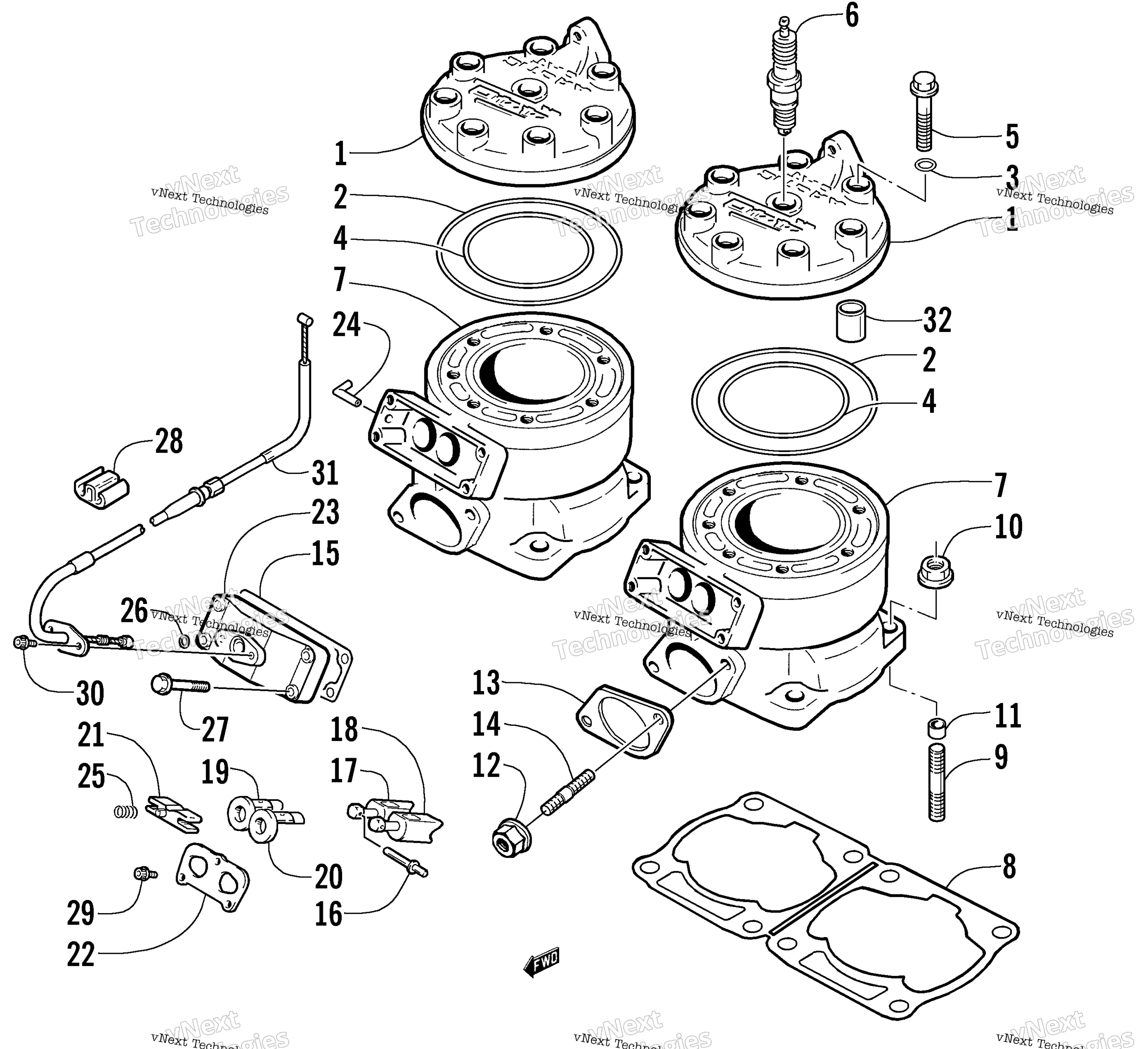

Схема цилиндра And Head Assembly для ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder art. 3005-804
По запросу
2
Уплотнительное кольцо Arctic Cat art. 3003-226
от 1 292 ₽
3
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 14 шт.
4
O RING,440 L/C INNER art. 3003-634
По запросу
5
Bolt art. 3007-460
По запросу
6
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
7
Cylinder (w/o Studs) art. 3005-802
По запросу
8
Gasket, Cylinder art. 3004-952
По запросу
9
Bolt, Stud - 10 mm art. 3005-207
По запросу
10
Nut art. 3007-391
По запросу
11
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
12
Nut art. 3007-390
По запросу
13
Прокладка выпускного коллектора Arctic Cat art. 3003-503
от 371 ₽
Аналог
5 110 ₽
Требуется 2 шт.
14
Bolt, Stud art. 3007-415
По запросу
15
Gasket, Cylinder Cover art. 3005-283
По запросу
16
Pin, Exhaust Valve art. 3005-284
По запросу
17
Valve, Exhaust - Right art. 3005-717
По запросу
18
Valve, Exhaust - Left art. 3005-718
По запросу
19
Guide, Exhaust Valve - Right art. 3005-719
По запросу
20
Guide, Exhaust Valve - Left art. 3005-720
По запросу
21
Stopper, Exhaust Valve art. 3005-655
По запросу
22
Plate, Exhaust Valve art. 3005-585
По запросу
23
Cover, Cylinder art. 3005-662
По запросу
24
FITTING,90 ELBOW-3/16 BARB X .220 ID art. 2670-203
По запросу
25
Spring art. 3005-736
По запросу
26
O-Ring art. 3005-651
По запросу
27
Bolt art. 3007-381
По запросу
28
Holder, Exhaust Valve Cable art. 3005-747
По запросу
29
Bolt art. 3007-519
По запросу
30
Bolt art. 3007-433
По запросу
31
CABLE, EXHAUST VALVE art. 3005-910
По запросу
32
Pin, Dowel art. 3008-199
По запросу
