модель 2001 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)

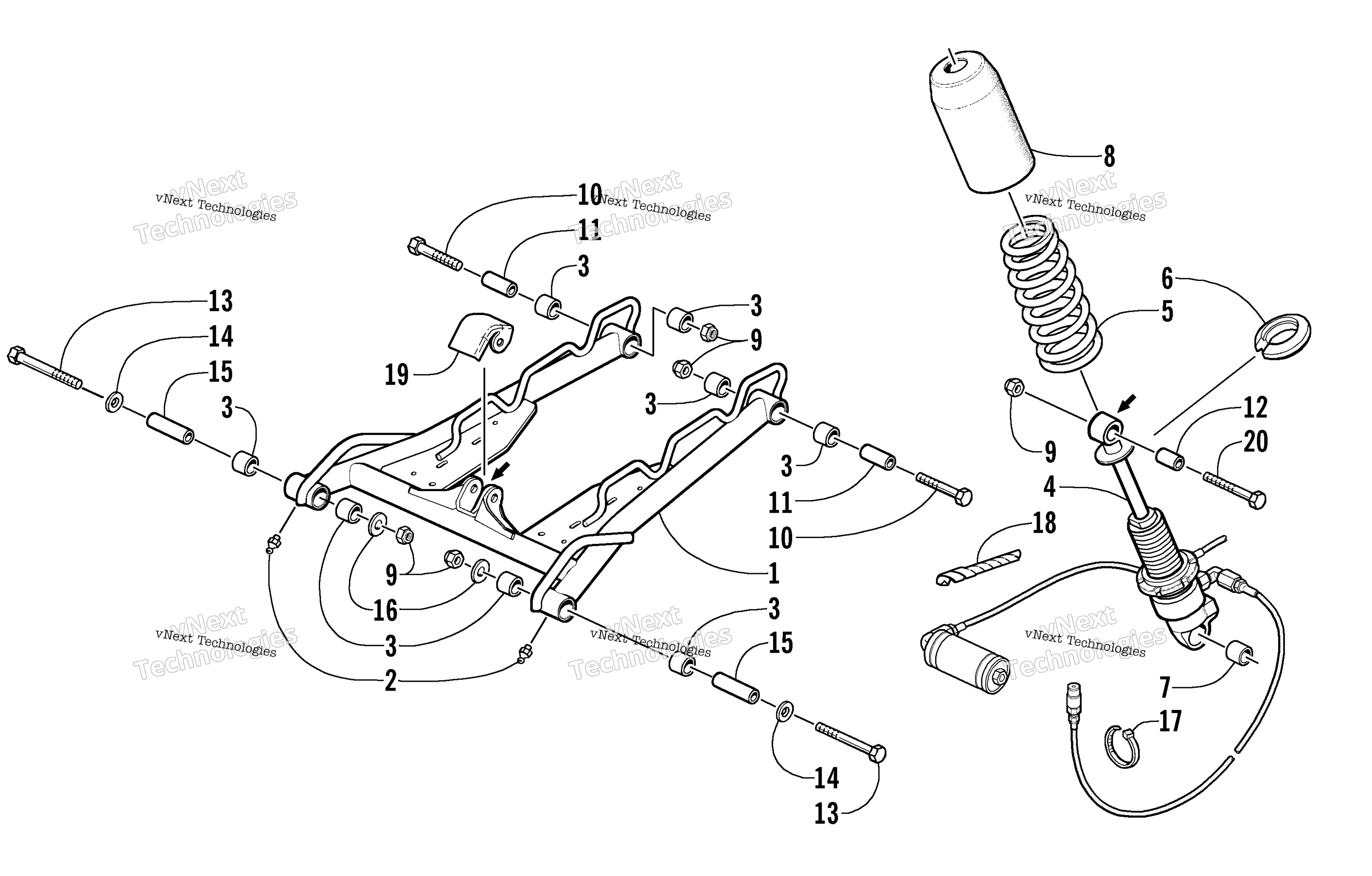

Схема задней подвески Front Arm Assembly (Cross Country) для ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRONT-FABR (inc. 2-3) art. 0704-777
По запросу
2
Fitting, Grease art. 9916-963
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Complete Shock Absorber art. 0704-573
По запросу
5
Spring, Compression art. 1604-197
По запросу
6
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
7
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
8
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
9
Гайка art. 8040-486
По запросу
10
Screw, Cap art. 8002-228
По запросу
11
Spacer art. 0104-629
По запросу
12
Втулка Arctic Cat art. 1603-531
По запросу
13
Screw, Cap art. 8002-230
По запросу
14
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
15
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
16
Washer art. 0114-197
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Wrap, Spiral art. 1604-936
По запросу
19
GUIDE,CENTER-FRT ARM-PTD BLK art. 2604-112
По запросу
20
Screw, Cap art. 8002-229
По запросу
