модель 2001 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)

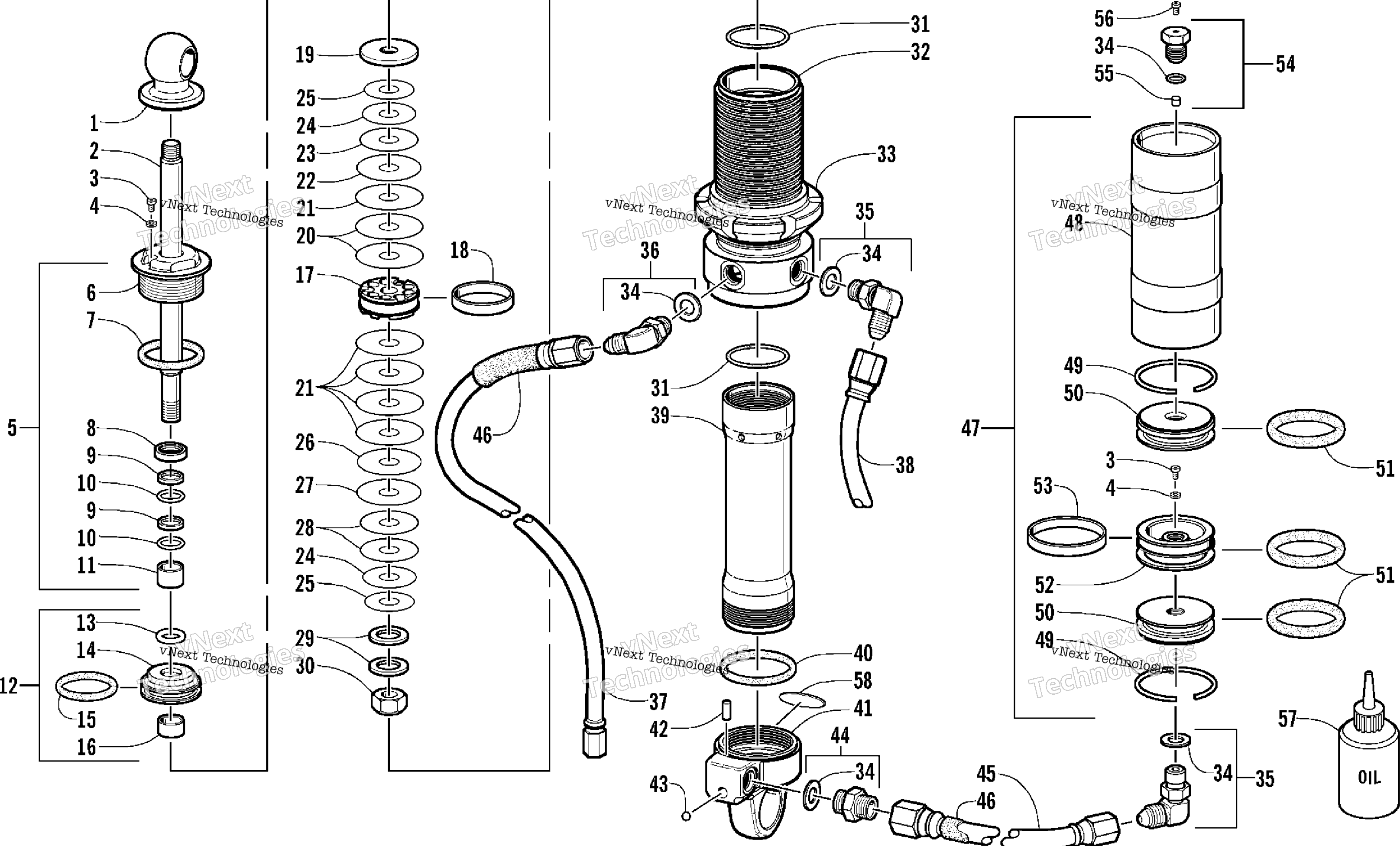

Схема задней части Suspension Front Arm Shock Absorber для ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Assembly art. 0704-651
По запросу
0
Shock Absorber, Front Arm art. 0704-570
По запросу
1
Eyelet, Shock art. 1604-913
По запросу
2
Rod, Shock - Chrome art. 1604-914
По запросу
3
Screw, Bleed art. 1603-553
По запросу
4
Seal, Self-Centering art. 1603-552
По запросу
5
Cover Assembly (inc. 6-11) art. 0704-665
По запросу
6
Cover art. 1604-915
По запросу
7
O-Ring, Cover art. 1604-916
По запросу
8
Seal, Scraper art. 1604-917
По запросу
9
Seal, Step art. 1604-918
По запросу
10
O-Ring, Backing - Step Seal art. 1604-931
По запросу
11
Bushing art. 1604-932
По запросу
12
Piston, Separator - Assembly (inc. 13-16) art. 0704-709
По запросу
13
O-Ring, Piston art. 1604-919
По запросу
14
Piston, Separator art. 1604-933
По запросу
15
O-Ring, Cover - Sliding art. 1604-881
По запросу
16
Bushing art. 1604-920
По запросу
17
Piston - 35 mm art. 1604-921
По запросу
18
Ring, Slide - 35 mm art. 1604-888
По запросу
19
Washer, Top Out art. 1604-886
По запросу
20
Valve, Shock 33 mm x 0.20 mm art. 3603-058
По запросу
21
Valve, Shock 33 mm x 0.25 mm art. 3603-068
По запросу
22
Valve, Shock 28 mm x 0.30 mm art. 3603-075
По запросу
23
Valve, Shock 26 mm x 0.30 mm art. 3603-074
По запросу
24
Valve, Shock 24 mm x 0.25 mm art. 3603-063
По запросу
25
Valve, Shock 20 mm x 0.25 mm art. 3603-061
По запросу
26
Valve, Shock 31 mm x 0.25 mm art. 3603-067
По запросу
27
Valve, Shock 28 mm x 0.25 mm art. 3603-065
По запросу
28
Valve, Shock 26 mm x 0.25 mm art. 3603-064
По запросу
29
Washer, Backup art. 1604-960
По запросу
30
Nut, Piston art. 1604-890
По запросу
31
O-Ring art. 1604-923
По запросу
32
Body, Shock - Outer art. 1604-924
По запросу
33
Гайка-опора пружины амортизатора Arctic Cat art. 0603-259
от 578 ₽
34
O-Ring art. 1604-284
По запросу
35
Fitting, Elbow 90° (inc. one No. 34) art. 1604-908
По запросу
36
ELBOW,90 DEG-7/16-20X7/16 W/FLARE (inc. one No. 34) art. 1604-533
По запросу
37
Hose, Shock art. 1604-907
По запросу
38
Hose, Shock art. 1604-906
По запросу
39
Body, Shock - Inner art. 1604-922
По запросу
40
O-Ring, End Cap art. 1604-892
По запросу
41
End Cap, Shock art. 1604-926
По запросу
42
Pin, Split art. 1604-925
По запросу
43
Ball art. 1604-894
По запросу
44
Fitting, Shock (inc. one No. 34) art. 1603-542
По запросу
45
Hose, Shock/Reservoir art. 1604-927
По запросу
46
Wrap, Heat Shrink art. 1604-928
По запросу
47
Reservoir Assembly (inc. one No. 3, one No. 4, and 48-53) art. 0704-654
По запросу
48
Body, Reservoir art. 1603-545
По запросу
49
Ring, Retaining art. 1603-547
По запросу
50
Cover, Reservoir art. 1603-548
По запросу
51
O-Ring art. 1603-549
По запросу
52
Piston, Reservoir art. 1603-551
По запросу
53
Ring, Slide art. 1603-550
По запросу
54
Valve, Pressure (inc. 55 and one No. 34) art. 0704-383
По запросу
56
Screw, Valve art. 0624-433
По запросу
57
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
58
Decal, Warning art. 3611-007
По запросу
