модель 2001 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)

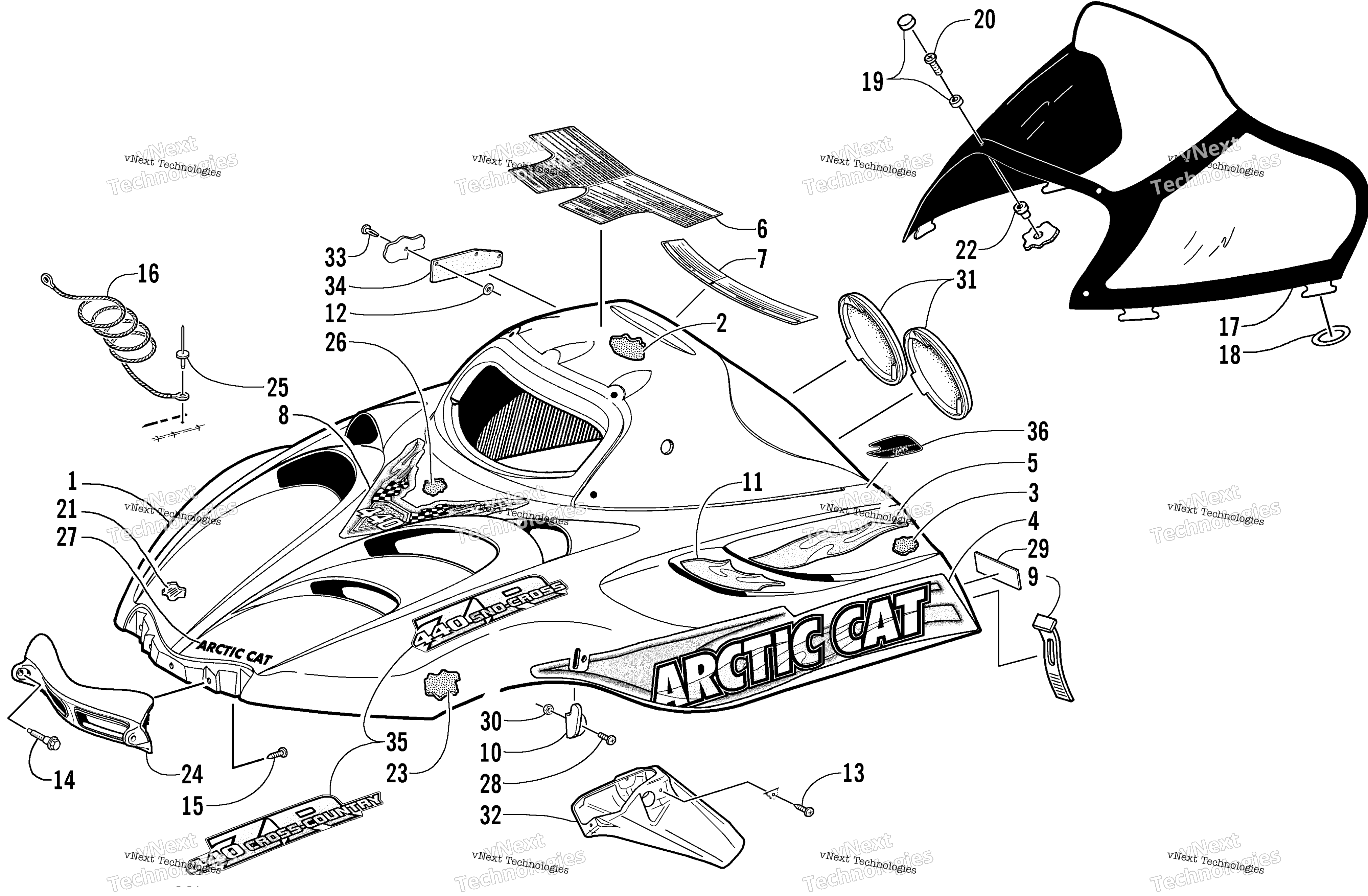

Схема Hood и Windshield узла для ZR 440 SNO PRO (CROSS COUNTRY) (S2001ZRBLEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals Items 15 and 24 Included art. 0718-993
По запросу
1
Hood w/Decals* (Cross Country) art. 1718-009
По запросу
1
Hood w/o Decals Items 15 and 24 Included art. 1718-011
По запросу
2
Foam, Hood - Front art. 0617-403
По запросу
3
Foam, Hood - Upper - Right art. 0717-168
По запросу
3
Foam, Hood - Upper - Left art. 0717-154
По запросу
4
Decal, Hood - Right - Lower art. 4611-258
По запросу
4
Decal, Hood - Left - Lower art. 4611-259
По запросу
5
Decal, Hood - Vent - Rear - Right art. 4611-082
По запросу
5
Decal, Hood - Vent - Rear - Left art. 4611-083
По запросу
6
Decal, Warning - General and Brake art. 3611-485
По запросу
7
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
8
Decal, Hood - Center art. 4611-079
По запросу
9
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
10
Hold-Down, Hood - Right art. 2606-096
По запросу
10
Bracket, Hold-Down - Left art. 1606-441
По запросу
11
Decal, Hood - Vent - Front - Left art. 4611-085
По запросу
11
Decal, Hood - Vent - Front - Right art. 4611-084
По запросу
12
Washer, Nylon art. 0623-371
По запросу
13
Screw, Self-Tapping art. 0623-311
По запросу
14
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Cable, Hood art. 2606-272
По запросу
17
Windshield art. 1606-996
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Foil, Hood - Left art. 1606-939
По запросу
21
Foil, Hood - Right art. 1606-938
По запросу
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Foam, Hood Center - Right art. 0717-156
По запросу
23
Foam, Hood - Rear - Left art. 0717-157
По запросу
24
Накладка капота art. 1606-720
По запросу
25
Клепка art. 8061-508
По запросу
26
Foam, Hood - Middle art. 0717-138
По запросу
27
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
28
Screw, Machine art. 8007-430
По запросу
29
Decal, Warning - Seating Capacity art. 3611-509
По запросу
30
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
31
Заглушка панели приборов Arctic Cat art. 2606-069
По запросу
32
Duct, Brake art. 2606-011
По запросу
33
Clip, Retaining art. 0623-165
По запросу
34
Intake, Air - Close-Off art. 2606-137
По запросу
35
Decal, "Sno-Cross" - Hood art. 4611-078
По запросу
35
Decal, "Cross Country" - Hood art. 4611-300
По запросу
36
Decal, "ACT" - Hood - Right art. 4611-334
По запросу
36
Decal, "ACT" - Hood - Left art. 4611-335
По запросу
