модель 2002 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2002BCCWTUSL)

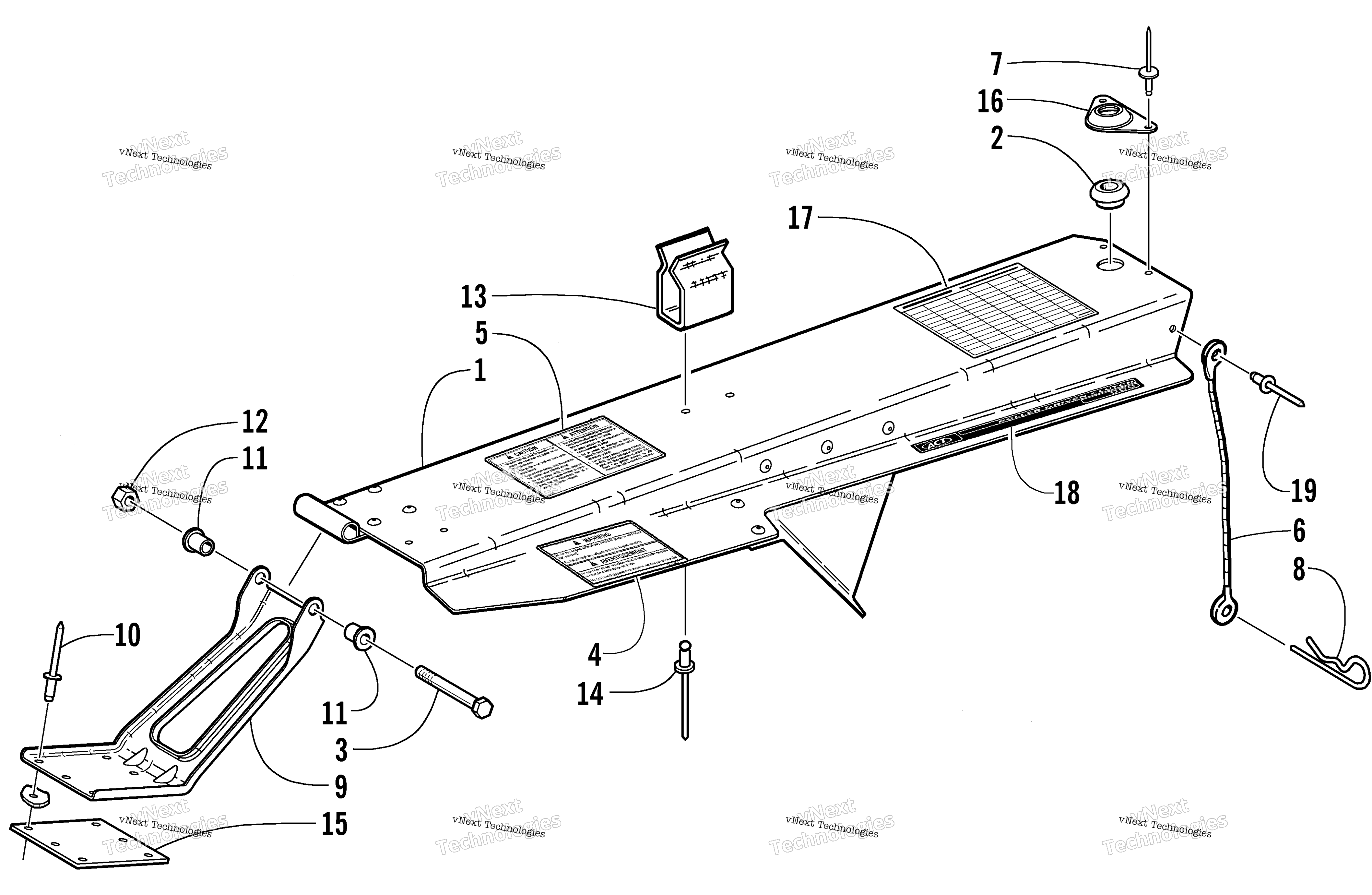

Схема Belt защита узла для BEARCAT WIDE TRACK (S2002BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
GUARD,CLUTCH ASS’Y-PTD BLK (inc. 2, two No. 7, and 16) art. 0707-850
По запросу
2
Bushing, Belt Guard art. 0607-549
По запросу
3
Screw, Cap art. 8002-050
По запросу
4
Decal, Warning - Belt Guard art. 1611-565
По запросу
5
Decal, Caution - Jetting/Storage art. 1611-582
По запросу
6
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
7
Клепка Arctic Cat art. 8060-504
от 116 ₽
8
Clip, Hairpin art. 0605-283
По запросу
9
Bracket, Mounting - Guard art. 0616-658
По запросу
10
Rivet art. 8060-708
По запросу
11
Insert, Hinge art. 0607-094
По запросу
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
KIT, DRIVE BELT HOLDER (inc. 14) art. 0636-659
По запросу
14
Заклепка Arctic Cat art. 8060-706
от 116 ₽
15
Plate, Backing art. 0616-345
По запросу
16
Plate, Bushing - Belt Guard art. 0607-550
По запросу
17
Decal, Jet Chart art. 4611-410
По запросу
18
Decal, "ACT - Roller Driven Clutch" art. 3611-969
По запросу
19
Rivet, Blind-DH AA54 BLK art. 8060-426
По запросу
