модель 2002 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2002BCCWTUSL)

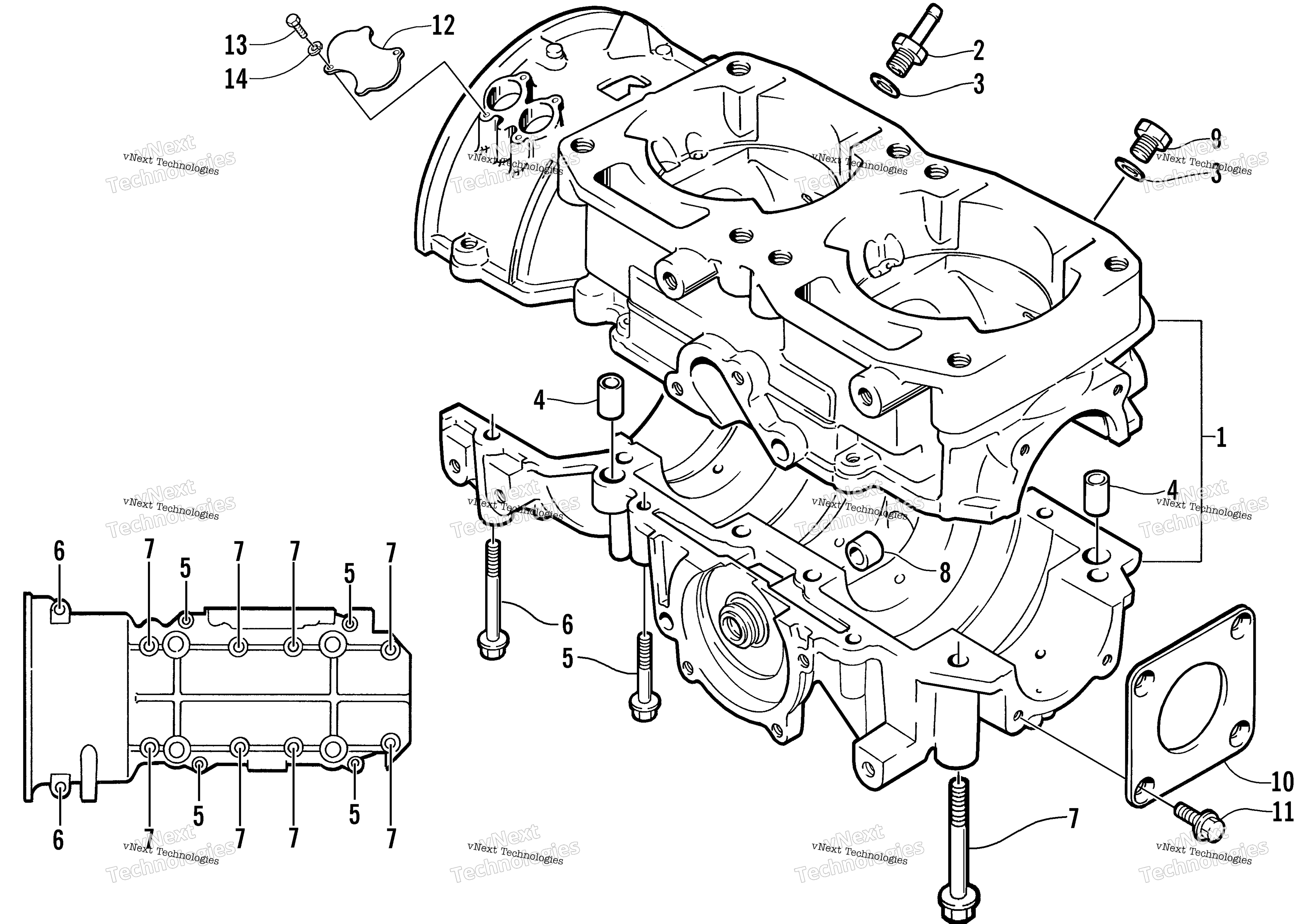

Схема картера Assembly для BEARCAT WIDE TRACK (S2002BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 4-8) art. 3005-406
По запросу
2
Union, Hose M9 art. 3002-040
По запросу
3
Gasket, Impulse,10MM art. 3002-276
По запросу
4
Pin, Dowel art. 3003-646
По запросу
5
Bolt, 6X40 art. 3004-442
По запросу
6
Bolt art. 3004-444
По запросу
7
Bolt art. 3004-881
По запросу
8
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
9
Plug (Cylinder/Crank),9MM art. 3003-399
По запросу
10
Plate, Oil Seal art. 3004-775
По запросу
11
BOLT art. 3007-392
По запросу
12
COVER,SENSOR/MAGNETO-PTD BLK art. 3006-440
По запросу
13
Screw, Cap art. 0623-352
По запросу
14
Washer, Lock art. 8051-152
По запросу
