модель 2002 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2002BCCWTUSL)

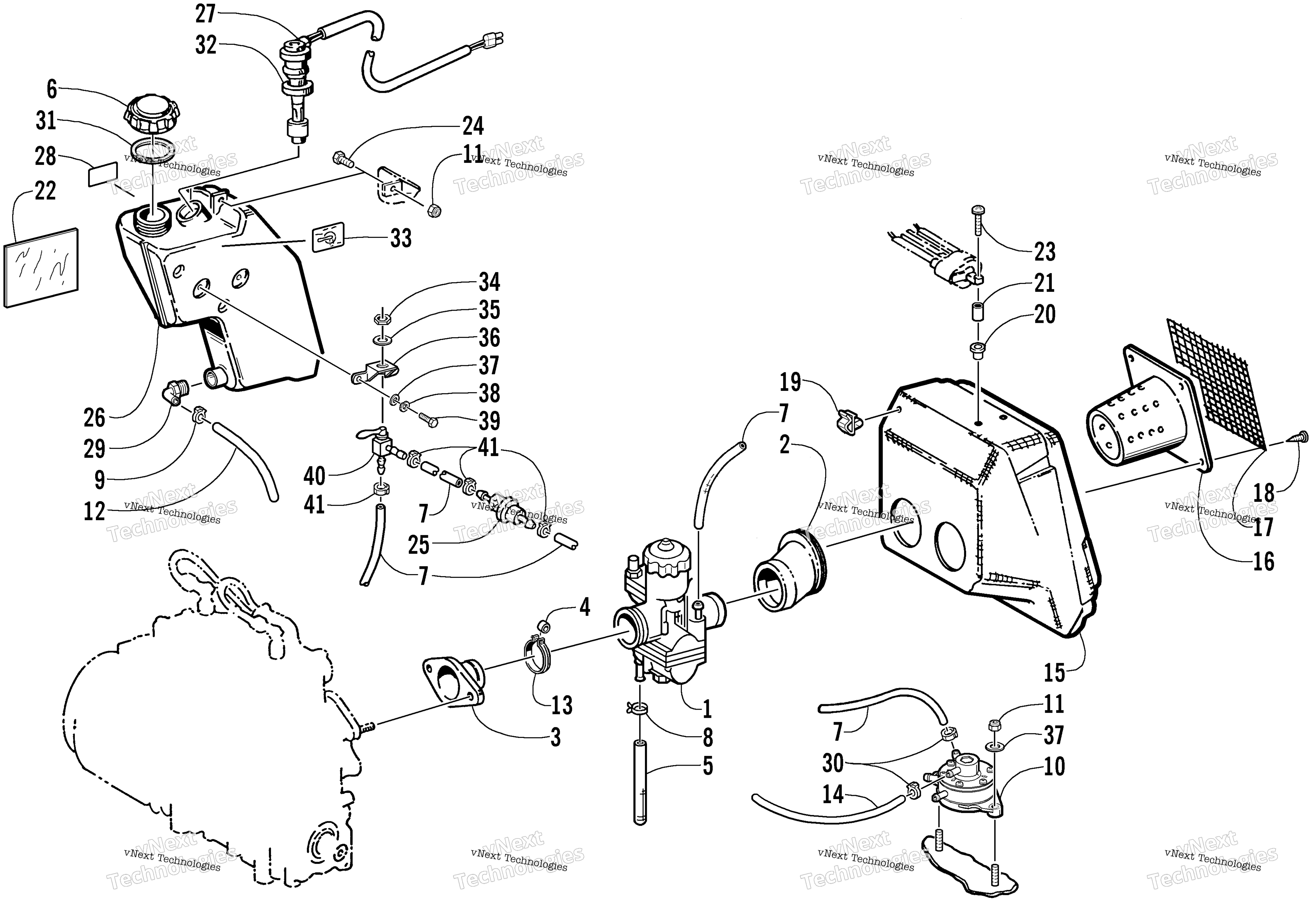

Схема carburetor, топливный Pump, масляный Tank, и Воздушный Silencer для BEARCAT WIDE TRACK (S2002BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly - VM38-445 (International) art. 0770-526
По запросу
1
CARB-ASSY VM38-362 97COA/COB/PAB art. 0770-204
По запросу
2
Патрубок карбюратора Arctic Cat art. 1670-389
По запросу
3
Патрубок карбюратора Arctic Cat art. 0670-197
По запросу
4
Spacer, Clamp art. 0670-209
По запросу
5
Hose, Drain - 1.5 in. art. 0610-442
По запросу
6
Cap, Tank (inc. 31) art. 0670-871
По запросу
7
Hose, Gas - 100 ft art. 0610-017
По запросу
7
Hose, Gas Line - 25’ art. 0610-008
По запросу
8
Clamp, Hose art. 0623-652
По запросу
9
Clamp, Hose art. 0124-045
По запросу
10
Pump, Fuel art. 0670-311
от 6 663 ₽
Аналог
6 663 ₽
Требуется 1 шт.
11
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
12
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
12
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
13
Clamp (inc. 4) art. 0670-199
По запросу
14
Hose, Impulse - 25’ art. 0610-007
По запросу
15
Silencer, Air art. 0770-395
По запросу
16
Funnel, Air Silencer art. 0670-151
По запросу
17
Screen, Air Intake art. 0670-155
По запросу
18
Clip, Retaining art. 0623-165
По запросу
19
Clamp, Push-Mount art. 0623-403
По запросу
20
Insert art. 0623-529
По запросу
21
Spacer art. 0107-630
По запросу
22
FOIL, 6" X 8" (0619-727) art. 0716-348
По запросу
23
Screw, Machine art. 0623-835
По запросу
24
Screw, Machine art. 8017-580
По запросу
25
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
26
Tank, Oil art. 1670-236
По запросу
27
Sensor, Oil Level - Rotary - w/Seal (inc. 32) art. 0609-503
По запросу
28
Decal, Oil Tank art. 4611-564
По запросу
29
Fitting, Elbow art. 0670-075
По запросу
30
Clamp, Hose art. 0623-502
По запросу
31
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
32
Seal, Grommet - Oil Sensor art. 0609-237
По запросу
33
Decal, Fuel Shut-Off Valve art. 0611-978
По запросу
34
Nut art. 0623-287
По запросу
35
Washer art. 0623-288
По запросу
36
Bracket, Mounting - Fuel Shut-Off Valve art. 0670-284
По запросу
37
Washer art. 8050-222
По запросу
38
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
39
Screw, Cap art. 8002-037
По запросу
40
Valve, Fuel Shut-Off (inc. 34-35) art. 0670-144
По запросу
41
Хомут Arctic Cat art. 0623-063
от 683 ₽
