модель 2002 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2002BCCWTUSL)

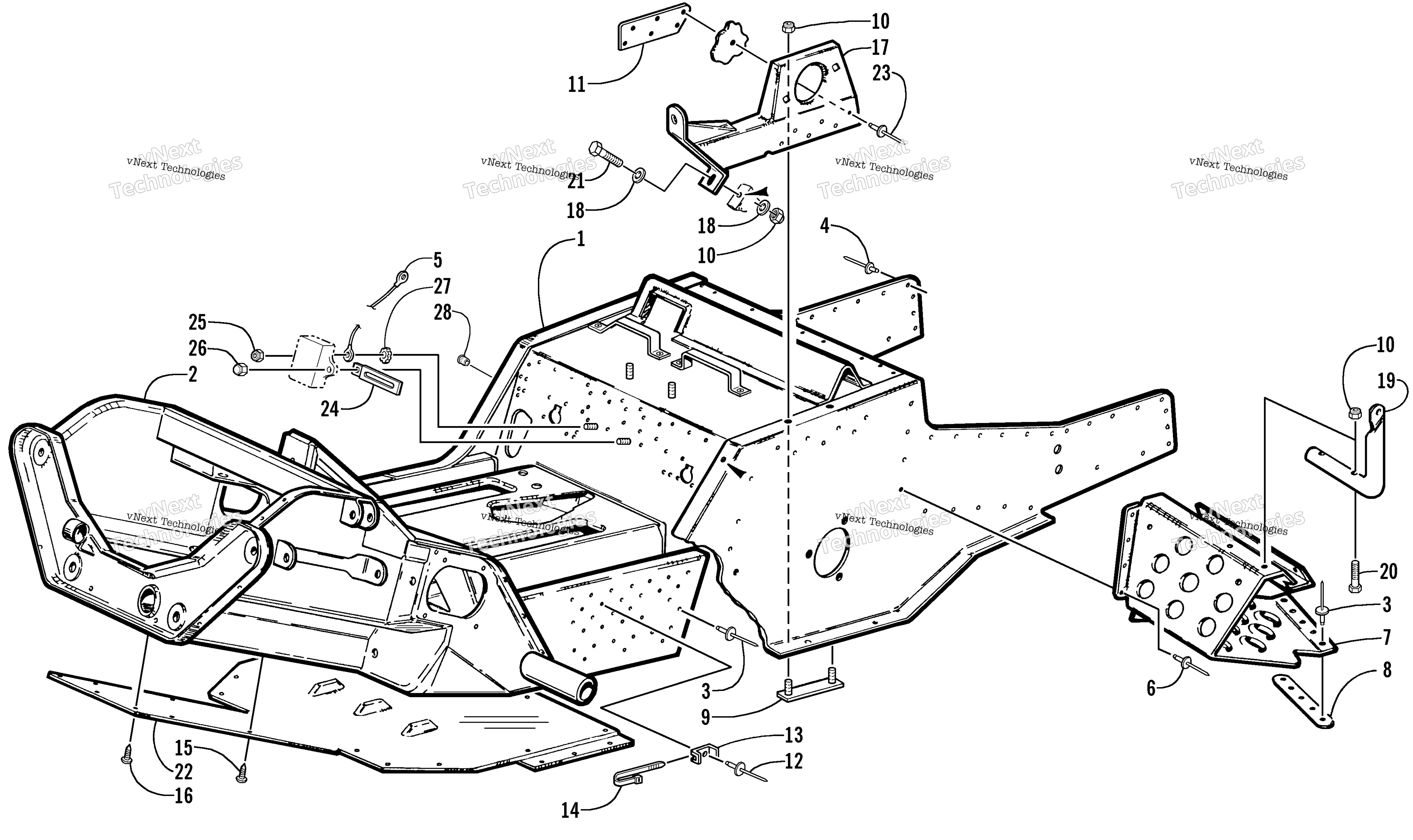

Схема передней части Frame And Footrest Assembly для BEARCAT WIDE TRACK (S2002BCCWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS-FRT END-PTD BLK art. 0707-942
По запросу
2
FRONT END-PTD BLK art. 0707-858
По запросу
3
Rivet art. 0623-282
По запросу
4
Клепка Arctic Cat art. 8060-504
от 116 ₽
5
Wire, Ground art. 0686-126
По запросу
6
Rivet art. 0623-166
По запросу
7
Footrest - Right (Black) art. 1706-868
По запросу
7
FOOTREST-LH (PAINTED BLK - 0616-287) (Black) art. 0706-917
По запросу
8
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
9
PLATE,BEARING MTG-PTD BLK art. 0707-840
По запросу
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Plate, Backing - Bearing Support art. 0607-388
По запросу
12
Rivet, Blind-DH AA54 BLK art. 8060-426
По запросу
13
Spacer art. 0623-228
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
SCREW,SELF TAP-TSFH #10-32X1/2 TYPF Z&Y art. 0623-569
По запросу
16
Screw, Self-Tapping art. 0623-700
По запросу
17
SUPPORT,BEARING-PTD BLK art. 0707-846
По запросу
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
19
Tube, Bumper Support art. 0716-310
По запросу
20
Screw, Cap art. 8002-044
По запросу
21
Screw, Cap art. 8002-041
По запросу
22
Plate, Skid art. 0716-396
По запросу
23
Rivet art. 0623-341
По запросу
24
Зажим Arctic Cat art. 1623-984
По запросу
25
Nut, Lock art. 8041-366
По запросу
26
Nut, Cap art. 0123-108
По запросу
27
Washer, Lock art. 8053-212
По запросу
28
Insert art. 0623-581
По запросу
