модель 2002 года
- Модель Z440
- Код модели Z 440 (S2002ZABFCUSG)

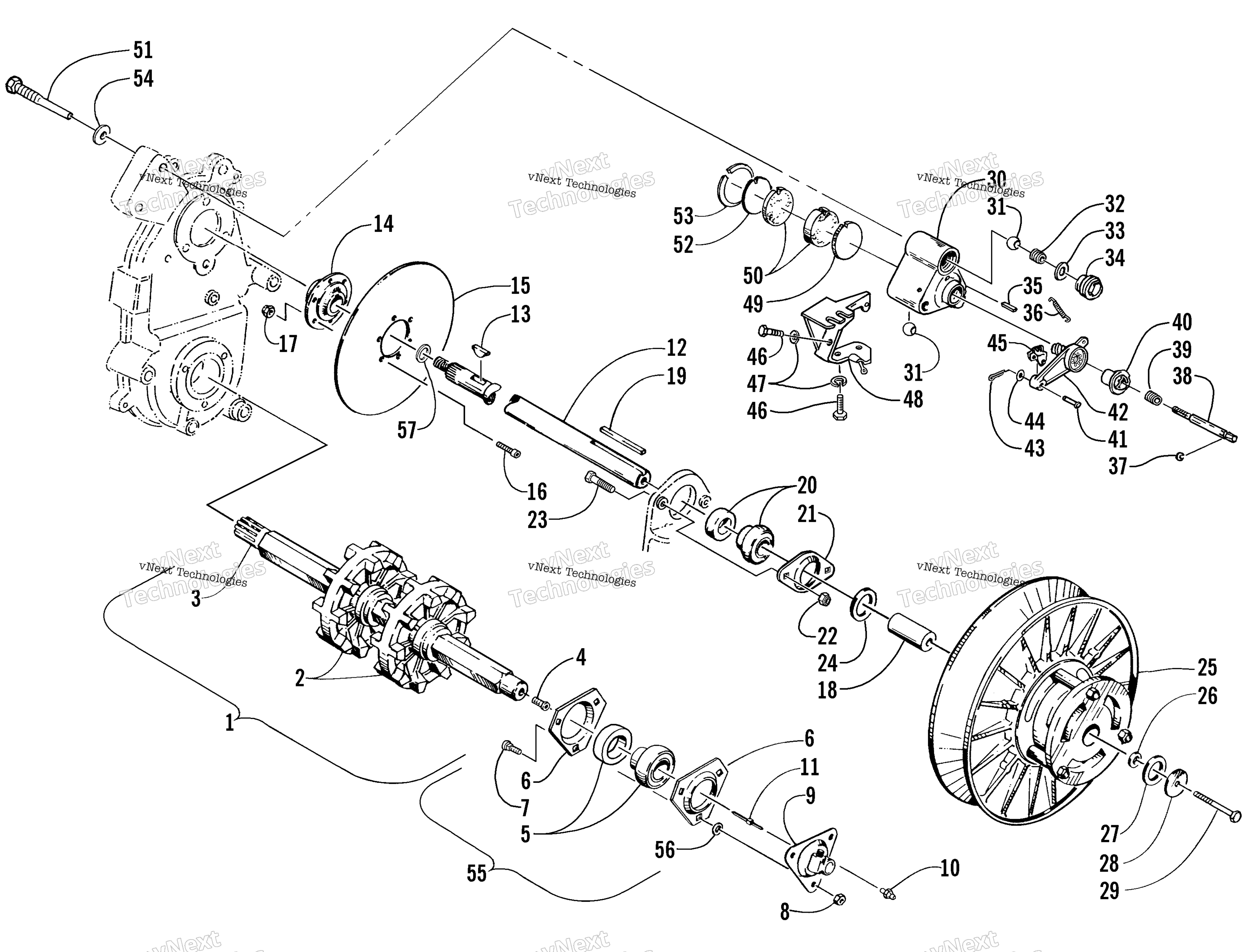

Схема привода Train Shafts And Brake Assemblies для Z 440 (S2002ZABFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-4) art. 0728-042
По запросу
2
Sprocket, Drive - Inner art. 0602-992
По запросу
3
Driveshaft art. 0602-487
По запросу
4
Втулка спидометра Arctic Cat art. 0120-247
По запросу
5
Подшипник вала гусеницы Arctic Cat art. 1602-375
от 2 114 ₽
Аналог
4 788 ₽
Требуется 1 шт.
Подписаться
6
Пластина Arctic Cat art. 0602-198
По запросу
7
Болт Arctic Cat art. 8011-130
По запросу
8
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
9
Адаптер привода спидометра Arctic Cat art. 0720-005
По запросу
10
Fitting, Grease art. 0104-062
По запросу
11
Адаптер-переходник троса спидометра Arctic Cat art. 0602-154
от 3 101 ₽
12
SHAFT,DRIVEN-PTD BLK art. 0702-468
По запросу
13
Key, Woodruff - Hardened art. 0602-598
По запросу
14
Hub, Brake art. 0602-434
По запросу
15
Disc, Brake art. 0602-551
По запросу
16
Screw, Machine - Socket Head art. 0623-459
По запросу
17
Гайка Arctic Cat art. 0123-430
от 263 ₽
18
Shaft, Stub art. 0648-066
По запросу
19
Key art. 0101-076
По запросу
20
Подшипник вала вариатора Arctic Cat art. 1602-099
По запросу
21
Plate, Flange art. 0602-892
По запросу
22
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
23
Болт Arctic Cat art. 8002-130
По запросу
24
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
24
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
25
Assembly art. 0726-120
По запросу
26
Шайба Arctic Cat art. 0123-053
от 326 ₽
27
Washer art. 0123-578
По запросу
28
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
29
Screw, Cap art. 8002-142
По запросу
30
Caliper, Brake art. 0602-505
По запросу
31
Ball, Alignment art. 0602-503
По запросу
32
Spring, Compression art. 0602-618
По запросу
33
Washer art. 0623-450
По запросу
34
Nut, Brake Caliper art. 0602-622
По запросу
35
Pin, Spring art. 8070-316
По запросу
36
Spring, Return art. 0602-779
По запросу
37
Стопор Arctic Cat art. 0124-057
от 160 ₽
38
Screw, Brake - Adjuster art. 0602-515
По запросу
39
Spring, Compression art. 0602-616
По запросу
40
Knob, Brake - Adjuster art. 1602-024
По запросу
41
Pin, Clevis art. 0602-509
По запросу
42
Arm, Activator art. 1602-022
По запросу
43
Pin, Cotter art. 0117-868
По запросу
44
Washer art. 8050-212
По запросу
45
Clevis art. 0602-508
По запросу
46
Screw, Cap art. 8002-039
По запросу
47
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
48
Bracket, Brake Cable art. 0702-283
По запросу
49
Piston, Brake Pad art. 0602-716
По запросу
50
PAD SET,BRAKE art. 0702-264
По запросу
51
Bolt, Mounting - Brake Caliper art. 0602-386
По запросу
52
Plate, Backing - Stationary Pad art. 0602-775
По запросу
53
Ring, Snap art. 0602-502
По запросу
54
Washer art. 8050-307
По запросу
55
Подшипник подвески art. 0702-410
По запросу
56
Кольцо Arctic Cat art. 0623-810
от 473 ₽
57
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
