модель 2002 года
- Модель Z440
- Код модели Z 440 (S2002ZABFCUSG)

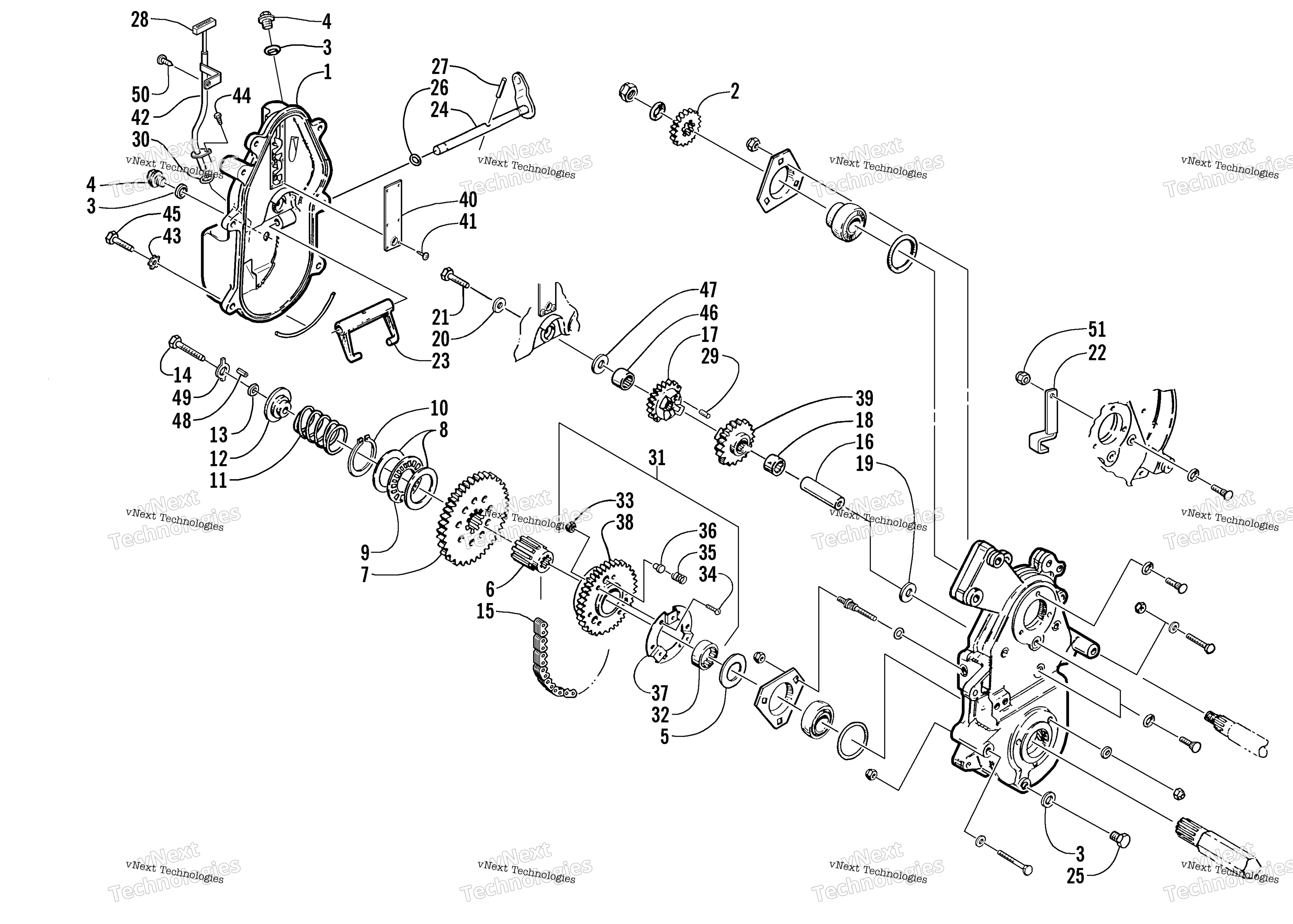

Схема привод / Reverse Dropcase узла для Z 440 (S2002ZABFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, DROPCASE-PTD BLK-REV (DIPSTICK) art. 1602-222
По запросу
2
Шестерня КПП 19 зубьев Arctic Cat art. 0602-444
По запросу
3
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
4
Plug, Drain (One Included in Kit) art. 0623-293
По запросу
5
Шайба Arctic Cat art. 0602-012
По запросу
6
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
7
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
8
Шайба Arctic Cat art. 0602-023
По запросу
9
Подшипник Arctic Cat art. 0602-022
По запросу
10
Ring, Retaining art. 0602-024
По запросу
11
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
12
Втулка Arctic Cat art. 0702-372
от 3 570 ₽
13
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
14
Screw, Cap art. 8002-230
По запросу
15
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
16
Вал КПП Arctic Cat art. 0602-094
от 4 342 ₽
17
Шестерня КПП 19 зубьев art. 0702-366
По запросу
18
Подшипник игольчатый КПП Arctic Cat art. 0602-018
По запросу
19
Шайба Arctic Cat art. 0602-215
от 578 ₽
20
Шайба Arctic Cat art. 8050-242
По запросу
21
Болт Arctic Cat art. 8002-130
По запросу
22
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
23
Вилка включения передач Arctic Cat art. 0602-085
По запросу
24
Вал вилки КПП Arctic Cat art. 0702-350
По запросу
25
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
26
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
27
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
28
Stick, Oil Level art. 1602-107
По запросу
29
Палец Arctic Cat art. 0602-366
от 221 ₽
30
Кольцо уплотнительное Arctic Cat art. 0605-014
По запросу
31
Шестерня планетарная КПП 39 зубьев art. 0702-170
По запросу
32
Подшипник Arctic Cat art. 0602-016
По запросу
33
Гайка Arctic Cat art. 0123-430
от 263 ₽
34
Винт Arctic Cat art. 0623-182
от 190 ₽
35
Пружина Arctic Cat art. 0602-138
от 473 ₽
36
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
37
Упорная пластина Arctic Cat art. 0602-144
По запросу
39
Шестерня КПП Arctic Cat art. 0702-260
По запросу
40
Cover, Oil Vent art. 1602-151
По запросу
41
Screw, Self-Tapping art. 0623-081
По запросу
42
Tube, Oil Level Stick art. 1602-106
По запросу
43
Шайба Arctic Cat art. 8053-242
По запросу
44
Болт Arctic Cat art. 0623-914
По запросу
45
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y Not Included in Kit art. 8002-134
По запросу
46
Подшипник Arctic Cat art. 1602-045
По запросу
47
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
48
Pin, Spring art. 8070-153
По запросу
49
Шайба Arctic Cat art. 1602-046
По запросу
50
Screw, Self-Tapping art. 0623-640
По запросу
51
Гайка Arctic Cat art. 0623-122
от 221 ₽
1639
KIT, REVERSE - 19:39/13W art. 4639-597
По запросу
