модель 2002 года
- Модель Z440
- Код модели Z 440 (S2002ZABFCUSG)

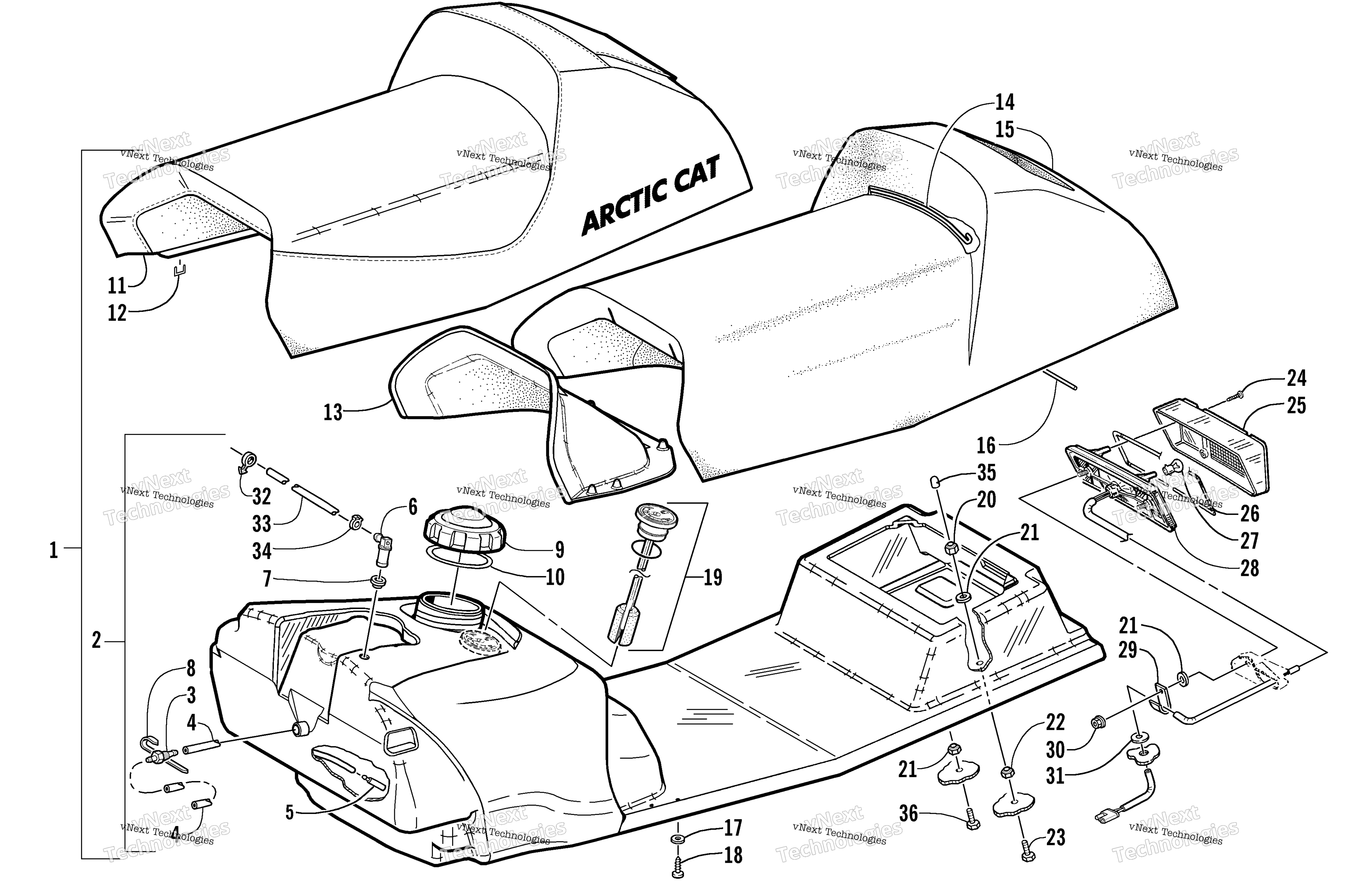

Схема топливный Tank, Seat, и Taillight узла для Z 440 (S2002ZABFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Seat Assembly - Complete art. 1718-119
По запросу
0
Seat Assembly - Complete art. 1718-118
По запросу
1
Seat Assembly - Complete (inc. 2-19) art. 1718-118
По запросу
1
Seat Assembly - Complete (inc. 2-19) (ES) art. 1718-119
По запросу
2
TANK, GAS-ASSY-01 Z370/Z440 (Black) (inc. 3-10) art. 0770-498
По запросу
2
Tank, Gas/Seat-Base (Platinum) (inc. 3-10) (ES) art. 0770-549
По запросу
3
OUTLET,GAS TANK art. 0670-042
По запросу
4
Hose, Gas - 100 ft art. 0610-017
По запросу
4
Hose, Gas Line - 25’ art. 0610-008
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Fitting, Elbow art. 1670-324
По запросу
7
Grommet art. 1670-325
По запросу
8
Tape, Teflon art. 0670-289
По запросу
9
Крышка бензобака art. 0470-541
По запросу
10
Gasket, Gas Tank Cap art. 1670-228
По запросу
11
Cover, Seat (ES) art. 1706-860
По запросу
11
Cover, Seat art. 1706-859
По запросу
12
Staple art. 0624-528
По запросу
13
Insert, Seat Foam art. 1606-126
По запросу
14
Wire, Seat art. 1606-150
По запросу
15
Foam, Seat Cushion art. 1706-197
По запросу
16
Wire, Seat art. 0606-057
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
Screw, Self-Tapping art. 0623-309
По запросу
19
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
20
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
21
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
22
Nut, Lock art. 8041-366
По запросу
23
Screw, Cap art. 8002-042
По запросу
24
Screw, Retaining art. 0609-093
По запросу
25
Стекло заднего фонаря art. 0609-090
По запросу
26
Gasket, Taillight Lens art. 0609-092
По запросу
27
Лампочка Arctic Cat art. 0109-460
от 221 ₽
28
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
29
Зажим Arctic Cat art. 1623-984
По запросу
30
Nut art. 0623-038
от 110 ₽
31
Seal, Foam - Seat-Base art. 0617-136
По запросу
32
Clip, Routing Optional art. 0623-101
По запросу
33
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
33
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
34
Хомут Arctic Cat art. 0623-063
от 683 ₽
35
Cap, Protector art. 0623-404
По запросу
36
Screw, Cap art. 8002-043
По запросу
