модель 2002 года
- Модель Z440
- Код модели Z 440 (S2002ZABFCUSG)

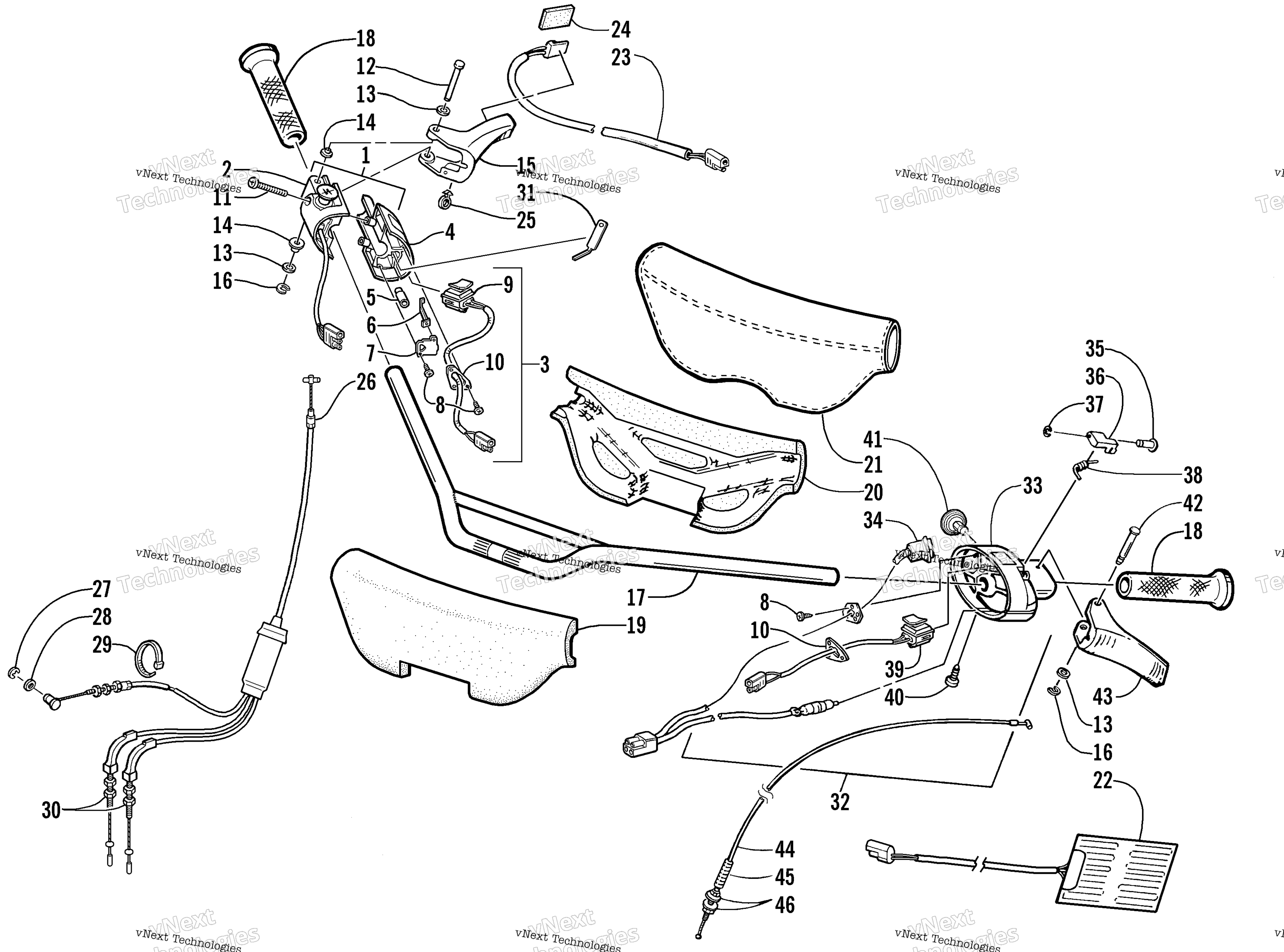

Схема руля And Controls для Z 440 (S2002ZABFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
4
Control, Throttle - Thumbwarmer Half w/o Components art. 0609-494
По запросу
5
Plug, Rubber art. 0609-497
По запросу
6
Clip, Retaining - Throttle Cable art. 0609-498
По запросу
7
Plate, Cover art. 0609-496
По запросу
8
Screw, Self-Tapping art. 0609-312
По запросу
10
Plate, Cover art. 0609-378
По запросу
11
Screw, Machine art. 0609-492
По запросу
12
Axle, Lever - Throttle art. 0609-317
По запросу
13
Washer art. 0609-036
По запросу
14
Washer, Shoulder - Throttle art. 0609-501
По запросу
15
Lever, Throttle art. 0609-363
По запросу
16
Ring, Retaining art. 0609-040
По запросу
17
Handlebar art. 0705-360
По запросу
18
Грипса Arctic Cat art. 2606-084
от 1 544 ₽
19
Pad, Handlebar - Front art. 0605-354
По запросу
20
Pad, Handlebar - Rear art. 0605-353
По запросу
22
ELEMENT,HW-ON/OFF W/O CAP(-374) art. 0609-552
По запросу
23
Element, Thumbwarmer art. 0609-372
По запросу
24
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
25
Clip, Wire art. 0623-262
По запросу
26
Cable, Throttle art. 0687-059
от 3 582 ₽
27
Стопор Arctic Cat art. 0124-057
от 160 ₽
28
Washer art. 0124-056
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
30
Nut, Jam art. 0623-464
По запросу
31
Kit, Throttle Cable Tool art. 1639-963
По запросу
33
Housing, Brake Switch art. 0609-478
По запросу
34
Switch, Dimmer - Brake art. 0609-452
По запросу
35
Pin, Actuator art. 0609-050
По запросу
36
Actuator, Brake - Parking art. 0609-314
По запросу
37
Ring, Retaining art. 0609-051
По запросу
38
Spring, Actuator art. 0609-313
По запросу
40
Screw, Retaining art. 0609-085
По запросу
41
Кнопка переключения света Arctic Cat art. 0609-474
от 1 491 ₽
42
Axle, Lever - Brake art. 0609-315
По запросу
43
Lever, Brake art. 0609-266
По запросу
44
Cable, Brake art. 0687-089
По запросу
45
Spring, Brake Cable art. 0109-194
По запросу
46
Nut, Flange art. 0123-406
По запросу
