модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)

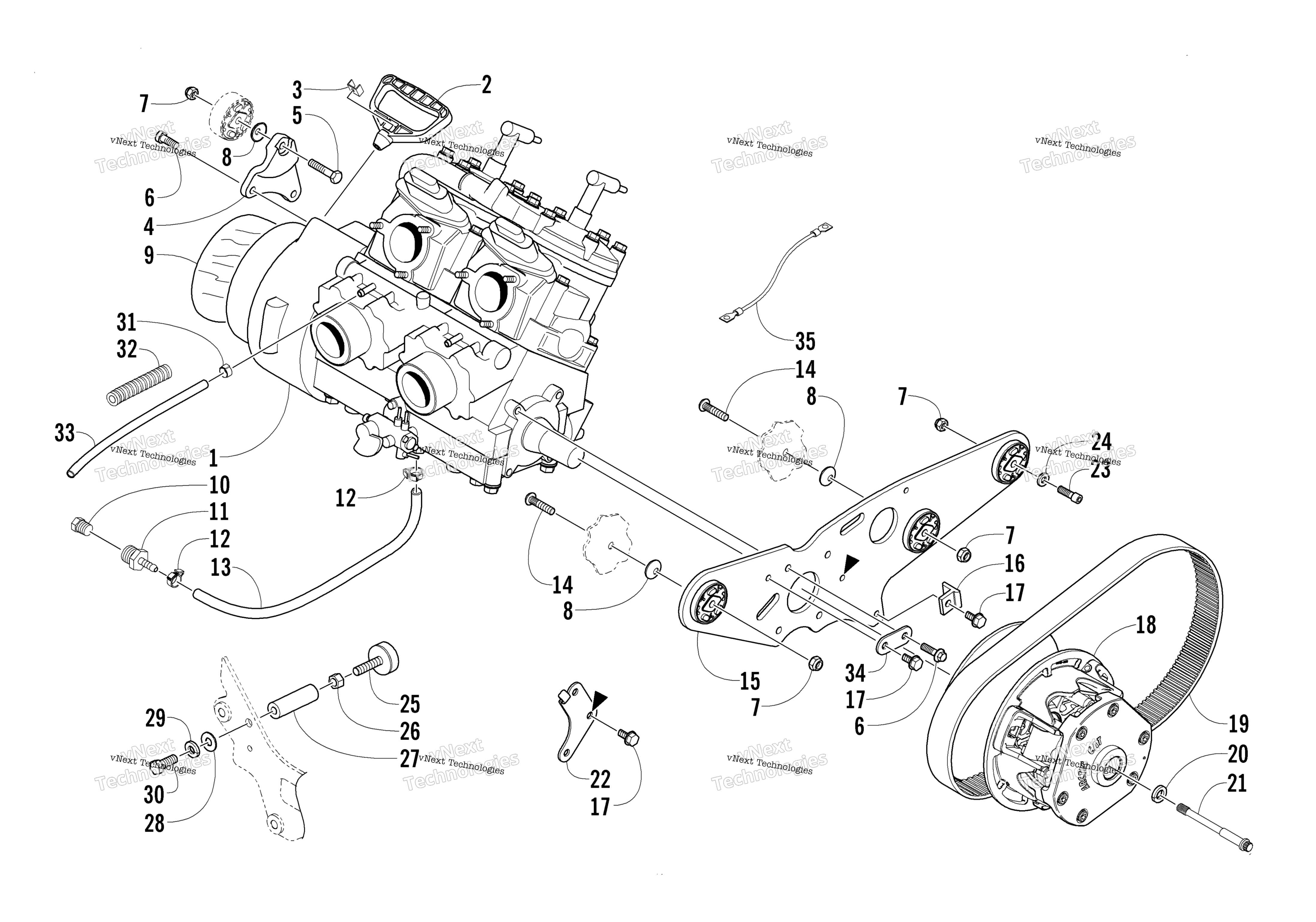

Схема двигателя And Related Parts для FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE, 700 LAYDOWN-W/O EFI COMP. art. 0662-368
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Bracket, Engine Mounting - Right art. 0608-388
По запросу
5
Screw, Cap art. 8002-136
По запросу
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
8
Washer, Spring art. 0623-987
По запросу
9
Foil, Protective art. 1670-328
По запросу
10
Plug, Gas Tank art. 0670-243
По запросу
11
Adapter, Fitting art. 0623-801
По запросу
12
Clamp, Hose art. 0124-045
По запросу
13
Hose, Impulse - 25’ art. 0610-007
По запросу
14
Bolt, Carriage (Press-Fit) art. 1623-020
По запросу
15
Bracket, Engine Mounting - Left (inc. 16 and one No. 17) art. 0708-413
По запросу
16
Bumper, Torque art. 0608-400
По запросу
17
Screw, Self-Tapping art. 0623-765
По запросу
18
KIT,DRIVE CLUTCH-UNCAL-8.25 33M/CC art. 0746-840
По запросу
19
Ремень вариатора Arctic Cat art. 0627-020
По запросу
20
Washer, High Collar art. 0623-210
По запросу
21
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
22
Plate, Reinforcement art. 0608-397
По запросу
23
Screw, Cap art. 8005-584
По запросу
24
Washer art. 0623-140
По запросу
25
Bumper, Torque art. 0608-396
По запросу
26
Гайка Arctic Cat art. 8042-486
от 263 ₽
27
Tube, Torque Bumper art. 0608-394
По запросу
28
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
29
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
30
Screw, Cap art. 8002-222
По запросу
31
Clamp, Hose art. 0623-373
По запросу
32
Conduit, Flexible - 5 ft art. 0619-776
По запросу
33
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
34
Plate, Reinforcement art. 0608-407
По запросу
35
Harness, Ground art. 0686-099
По запросу
