модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)

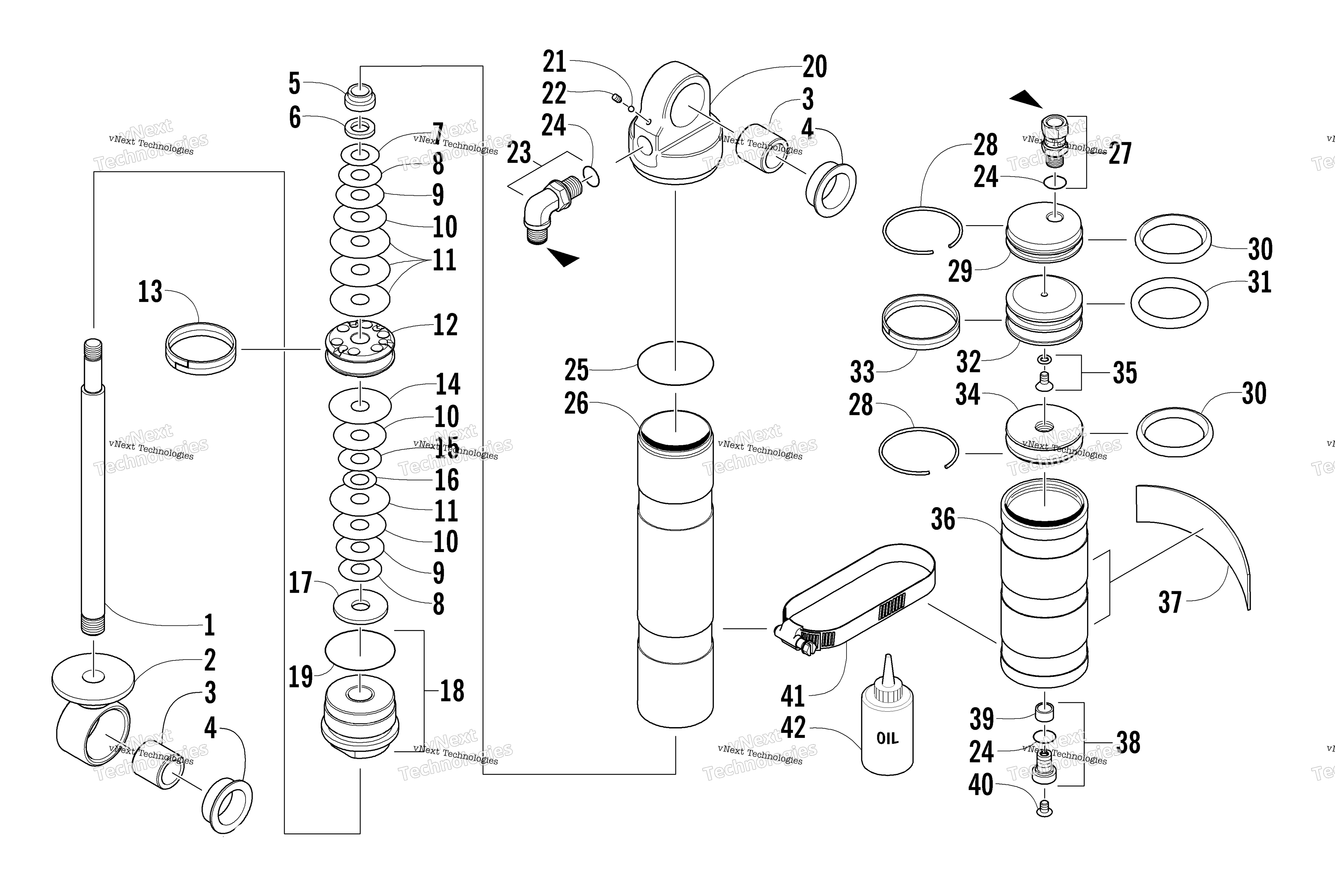

Схема задней части Suspension Rear Arm Shock Absorber для FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 0704-932
По запросу
1
SHAFT,SHOCK-.498X7.525 art. 2604-421
По запросу
2
Eylet, Shock art. 0604-893
По запросу
3
Sleeve art. 2604-223
По запросу
4
Bushing art. 1604-222
По запросу
5
Nut, Cap - Fox Shock art. 0603-301
По запросу
6
Washer, Backup art. 0603-389
По запросу
7
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
8
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
9
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
10
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
11
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
12
Piston - 0.041 in. - Orifice art. 0603-204
По запросу
13
Strap, Piston art. 0603-292
По запросу
14
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
15
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
16
Valve, 0.700 x 0.006 in. art. 0603-330
По запросу
17
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
18
Bearing - Assembly (inc. 19) art. 2604-413
По запросу
19
O-Ring art. 1604-420
По запросу
20
End Cap, Shock art. 2604-436
По запросу
21
Ball, Bleed art. 1604-315
По запросу
22
Screw, Set art. 1603-940
По запросу
23
Fitting, Elbow (inc. one No. 24) art. 2604-420
По запросу
24
O-Ring art. 1604-318
По запросу
25
O-Ring-End Cap art. 0603-438
По запросу
26
Fitting, Straight art. 2604-422
По запросу
27
Adapter, Fitting (inc. one No. 24) art. 2604-208
По запросу
28
Ring, Retaining art. 0604-992
По запросу
29
End Cap, Reservoir art. 2604-419
По запросу
30
O-Ring art. 0603-671
По запросу
31
O-Ring art. 1603-236
По запросу
32
Piston, Floating - Assembly art. 2604-517
По запросу
33
Strap, Piston art. 1603-235
По запросу
34
End Cap, Reservoir art. 1603-936
По запросу
35
Screw, Machine - w/O-Ring art. 1604-316
По запросу
36
Reservoir art. 1603-935
По запросу
37
Decal, Shock art. 1603-932
По запросу
38
Valve, Pressure - Assembly (inc. 39 and one No. 24) art. 0703-341
По запросу
40
Screw, Valve art. 0624-097
По запросу
41
CLAMP,HOSE #44 art. 0214-032
По запросу
42
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
