модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)

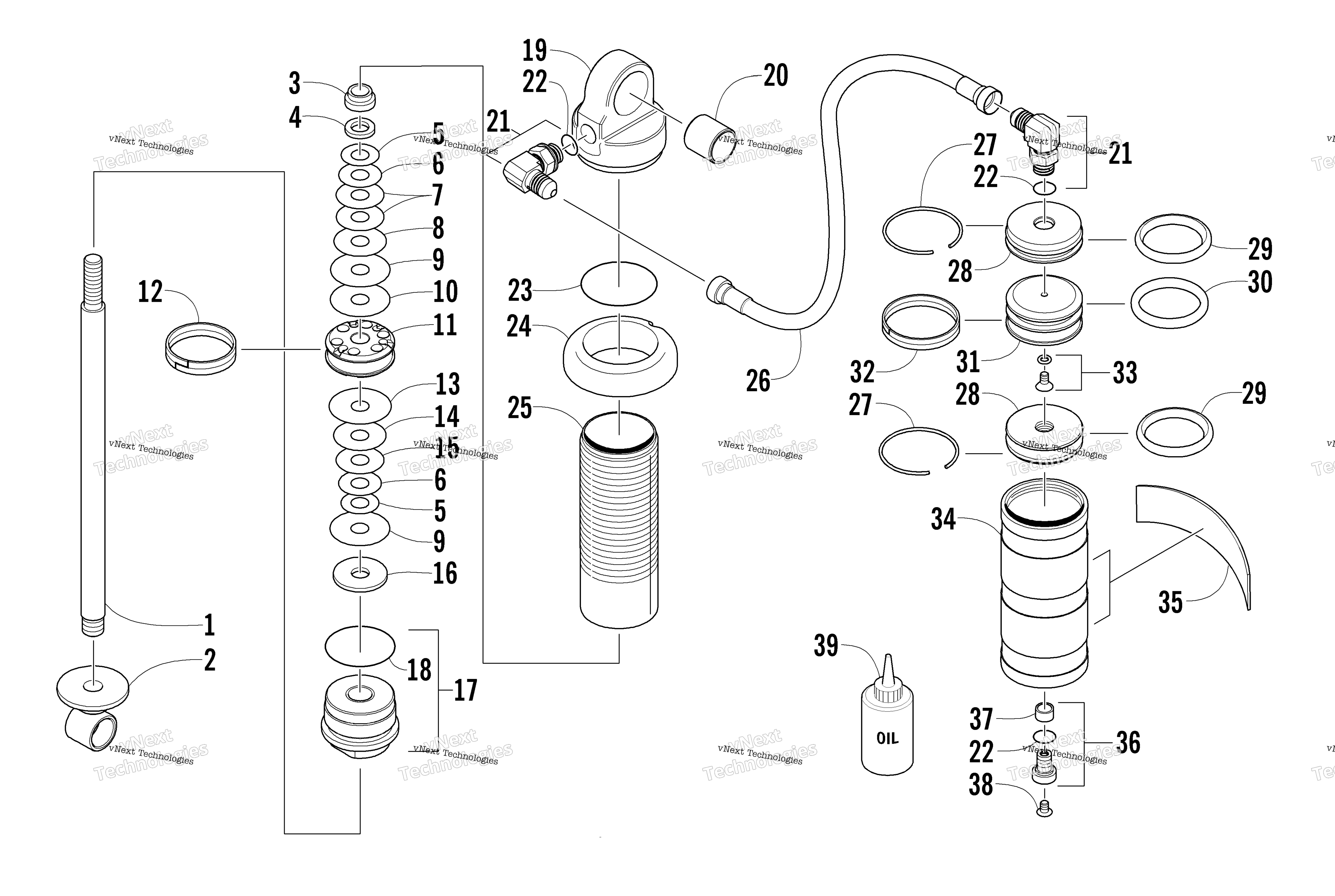

Схема задней части Suspension Front Arm Shock Absorber для FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 0704-930
По запросу
1
Rod, Shock art. 2604-409
По запросу
2
Eyelet, Shock art. 0604-625
По запросу
3
Nut, Cap - Fox Shock art. 0603-301
По запросу
4
Washer, Backup art. 0603-389
По запросу
5
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
6
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
7
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
8
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
9
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
10
Valve, 1.250 x 0.012 in. art. 0603-883
По запросу
11
Piston, 0.055 in. - Orifice art. 2604-412
По запросу
12
Strap, Piston art. 0603-292
По запросу
13
Valve, 1.300 x 0.012 in. art. 0603-891
По запросу
14
Valve, 1.100 x 0.012 in. art. 0603-882
По запросу
15
стопор КПП art. 0603-881
По запросу
16
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
17
Bearing - Assembly (inc. 18) art. 2604-413
По запросу
18
O-Ring art. 1604-420
По запросу
19
ENDCAP, SHOCK - ASSY (FOX) art. 1604-578
По запросу
20
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
21
FITTING,ELBOW-90 DEG (inc. two No. 22) art. 2604-943
По запросу
22
O-Ring art. 1604-318
По запросу
23
O-Ring-End Cap art. 0603-438
По запросу
24
Nut, Spring Adjuster art. 0603-805
По запросу
25
Body, Shock art. 2604-411
По запросу
26
Hose, Shock art. 2604-416
По запросу
27
Ring, Retaining art. 0604-992
По запросу
28
End Cap, Reservoir art. 1603-936
По запросу
29
O-Ring art. 0603-671
По запросу
30
O-Ring art. 1603-236
По запросу
31
Piston, Floating - Assembly art. 2604-517
По запросу
32
Strap, Piston art. 1603-235
По запросу
33
Screw, Machine - w/O-Ring art. 1604-316
По запросу
34
Reservoir art. 1603-935
По запросу
35
Decal, Shock art. 1603-932
По запросу
36
Valve, Pressure - Assembly (inc. 37 and one No. 22) art. 0703-341
По запросу
38
Screw, Valve art. 0624-097
По запросу
39
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
