модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)

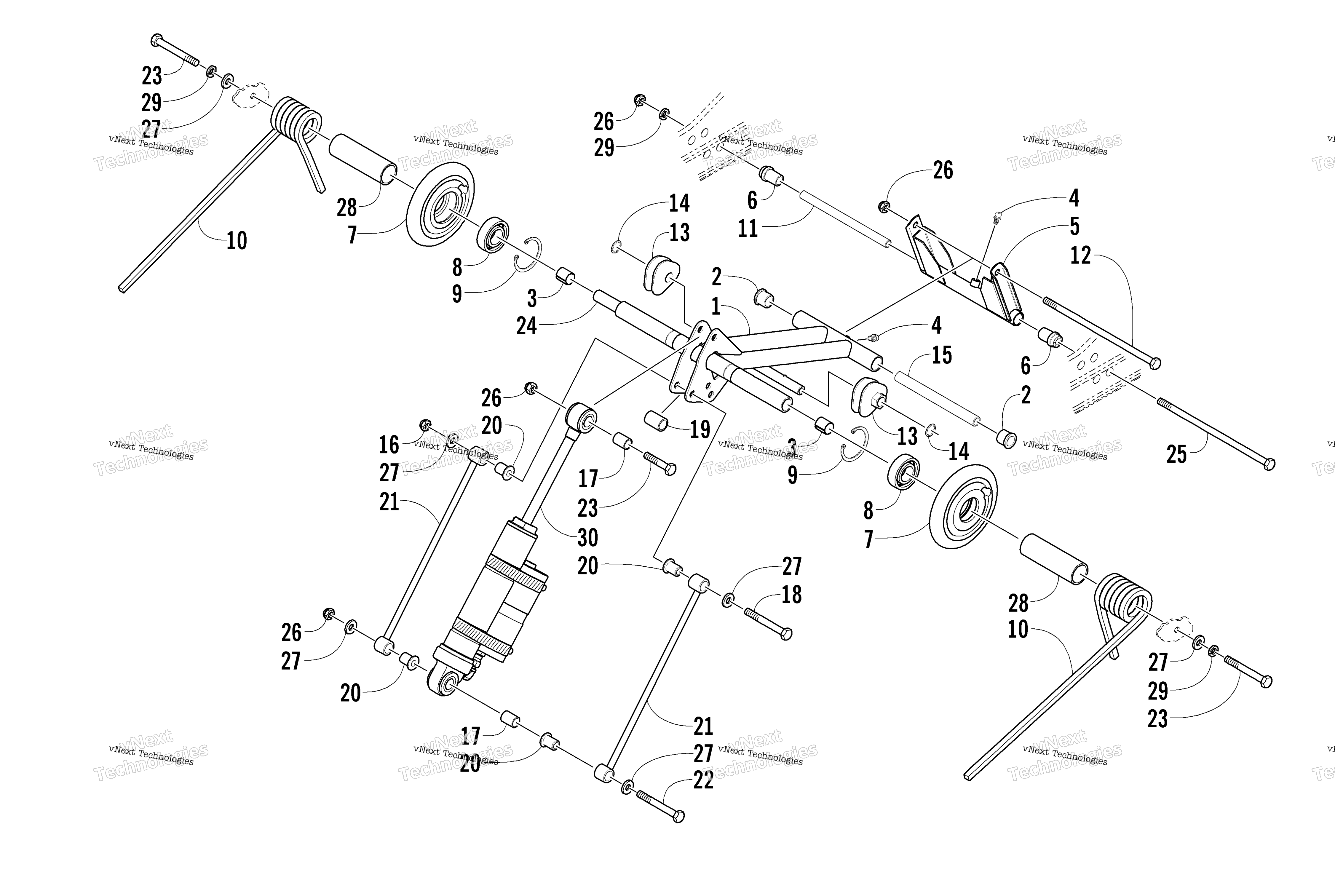

Схема задней части Suspension Rear Arm Assembly для FIRECAT 700 EFI SNO PRO (RED) (S2003F7FEPUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, IDLER-FABR BLK (inc. 2-3 and two No. 4) art. 1704-005
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Bearing art. 2604-147
По запросу
4
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
5
Arm, Rear (inc. one No. 4) art. 0704-727
По запросу
6
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
7
Wheel, Idler (inc. 8-9) art. 2604-143
По запросу
8
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
9
Ring, Retaining art. 0123-798
По запросу
10
Spring, Suspension - Right art. 0704-934
По запросу
10
Spring, Suspension - Left art. 0704-935
По запросу
11
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
12
Screw, Cap art. 1623-086
По запросу
13
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
15
Ось рычага задней подвески Arctic Cat art. 2604-370
По запросу
16
Nut, Hex - Thin Lock art. 8041-486
По запросу
17
Sleeve art. 1604-139
По запросу
18
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
19
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
20
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
21
Link, Rear Shock art. 0704-361
По запросу
22
Screw, Cap art. 8002-233
По запросу
23
Screw, Cap art. 8002-226
По запросу
24
Axle, Inner Carriage art. 2604-139
По запросу
25
Screw, Cap art. 0623-907
По запросу
26
Гайка art. 8040-486
По запросу
27
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
28
Sleeve, Spring art. 2604-379
По запросу
29
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
30
Complete Shock Absorber art. 0704-932
По запросу
