модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)

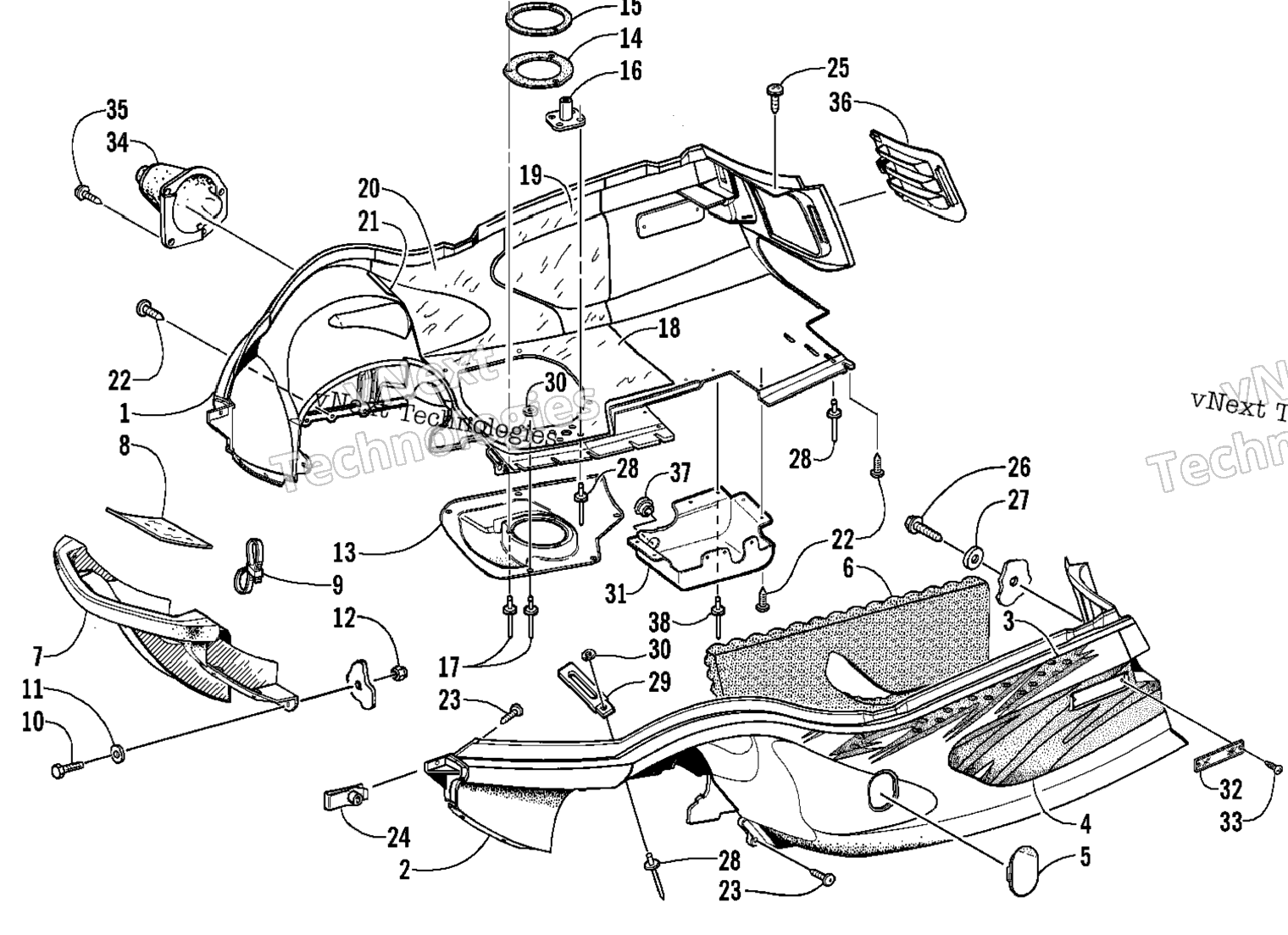

Схема Belly поддон и передний Bumper узла для MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right (Silver) art. 1706-388
По запросу
2
Belly Pan - Left (Silver) art. 1706-389
По запросу
3
Decal, Bellypan - Upper Left art. 4611-547
По запросу
3
Decal, Bellypan - Upper Right art. 4611-546
По запросу
4
Decal, Bellypan - Lower Right art. 4611-540
По запросу
4
Decal, Bellypan - Lower Left art. 4611-541
По запросу
5
Panel, Clutch Access (Silver) art. 2606-747
По запросу
6
Foam, Belly Pan - Left art. 0617-315
По запросу
7
Bumper, Front Pewter (Pewter) art. 2606-737
По запросу
8
Foil, Protective art. 0619-206
По запросу
9
Cable, Tie - Double Loop art. 0623-285
По запросу
10
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
11
Washer art. 8050-222
По запросу
12
Nut, Lock art. 8041-366
По запросу
13
Deflector, Exhaust (Platinum) art. 1612-587
По запросу
14
Seal, Exhaust - Outlet art. 1612-372
По запросу
15
PLATE,EXH-OUTLET SEAL-PTD BLK art. 0712-917
По запросу
16
Plate, Drain - VEV art. 0712-693
По запросу
17
Rivet art. 8060-510
По запросу
18
Foil, Protective - Lower Rear art. 2606-374
По запросу
19
Foil, Protective - Upper Rear art. 2606-375
По запросу
20
Foil, Protective - Lower Front art. 2606-376
По запросу
21
Foil, Protective - Upper Front art. 2606-387
По запросу
22
Винт Arctic Cat art. 2623-164
от 368 ₽
23
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
24
U-Nut art. 0623-427
По запросу
25
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
26
Screw, Self-Tapping art. 0623-647
По запросу
27
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
28
Клепка art. 8061-508
По запросу
29
Зажим Arctic Cat art. 1623-984
По запросу
30
Washer, Flat art. 0123-149
По запросу
31
Cover, Dropcase - Belly Pan art. 2706-054
По запросу
32
Reflector, Front Amber art. 0606-526
По запросу
33
Clip, Retaining art. 0623-269
По запросу
34
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
34
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
35
Screw, Self-Tapping art. 0623-564
По запросу
36
Louver, Air-Intake - Right (Silver) art. 2606-734
По запросу
36
Louver, Air-Intake - Left (Silver) art. 2606-735
По запросу
37
Plug, Hole art. 0623-471
По запросу
38
Rivet art. 0623-166
По запросу
