модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)

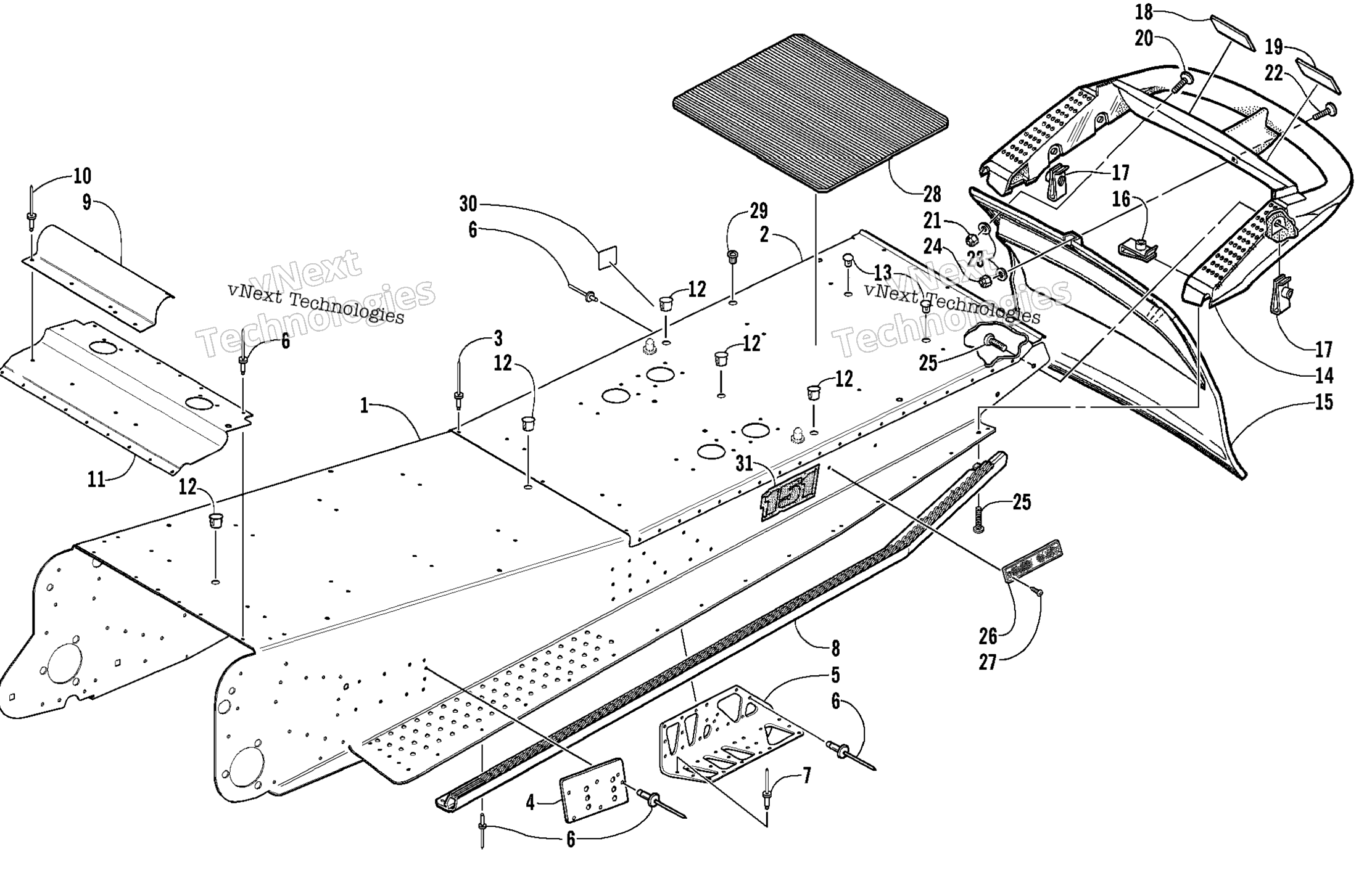

Схема tunnel и задний Bumper для MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-7) art. 1718-278
По запросу
2
Plate, End - Rear Tunnel art. 2606-790
По запросу
3
Rivet art. 8060-484
По запросу
4
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
5
Bracket, Suspension Mounting - Right - Rear art. 1706-918
По запросу
5
Bracket, Suspension Mounting - Left - Rear art. 1706-917
По запросу
6
Rivet, Solid art. 0123-418
По запросу
6
Rivet, Solid art. 0623-072
По запросу
6
Rivet art. 0623-806
По запросу
6
Rivet Optional art. 8060-486
По запросу
7
Rivet art. 8060-448
По запросу
8
Roll, Tunnel - Right art. 2606-420
По запросу
8
Roll, Tunnel - Left art. 2606-419
По запросу
9
BRKT,PROTECTOR-MAIN HARNESS art. 0607-751
По запросу
10
Rivet art. 0623-166
По запросу
11
Cover, Driveshaft art. 2606-808
По запросу
12
Plug art. 0623-562
По запросу
13
Plug, Hole art. 0623-305
По запросу
14
Bumper, Rear art. 1606-200
По запросу
15
Snowflap Optional art. 1606-507
По запросу
15
Snowflap art. 2606-460
По запросу
16
U-Nut art. 0623-427
По запросу
17
U-Nut art. 0623-771
По запросу
18
Decal, Warning - Towing (French) art. 1611-567
По запросу
19
Decal, Warning - Towing (English) art. 1611-566
По запросу
20
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
21
Nut, Lock art. 8041-366
По запросу
22
Screw, Machine art. 8017-580
По запросу
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
25
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
26
Reflector - Red art. 0606-029
По запросу
27
Clip, Retaining art. 0623-269
По запросу
28
Pad, Rubber art. 2606-134
По запросу
29
Insert art. 0623-582
По запросу
30
Decal, CE art. 0411-053
По запросу
31
Decal, "151" - Tunnel art. 4611-753
По запросу
