модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)

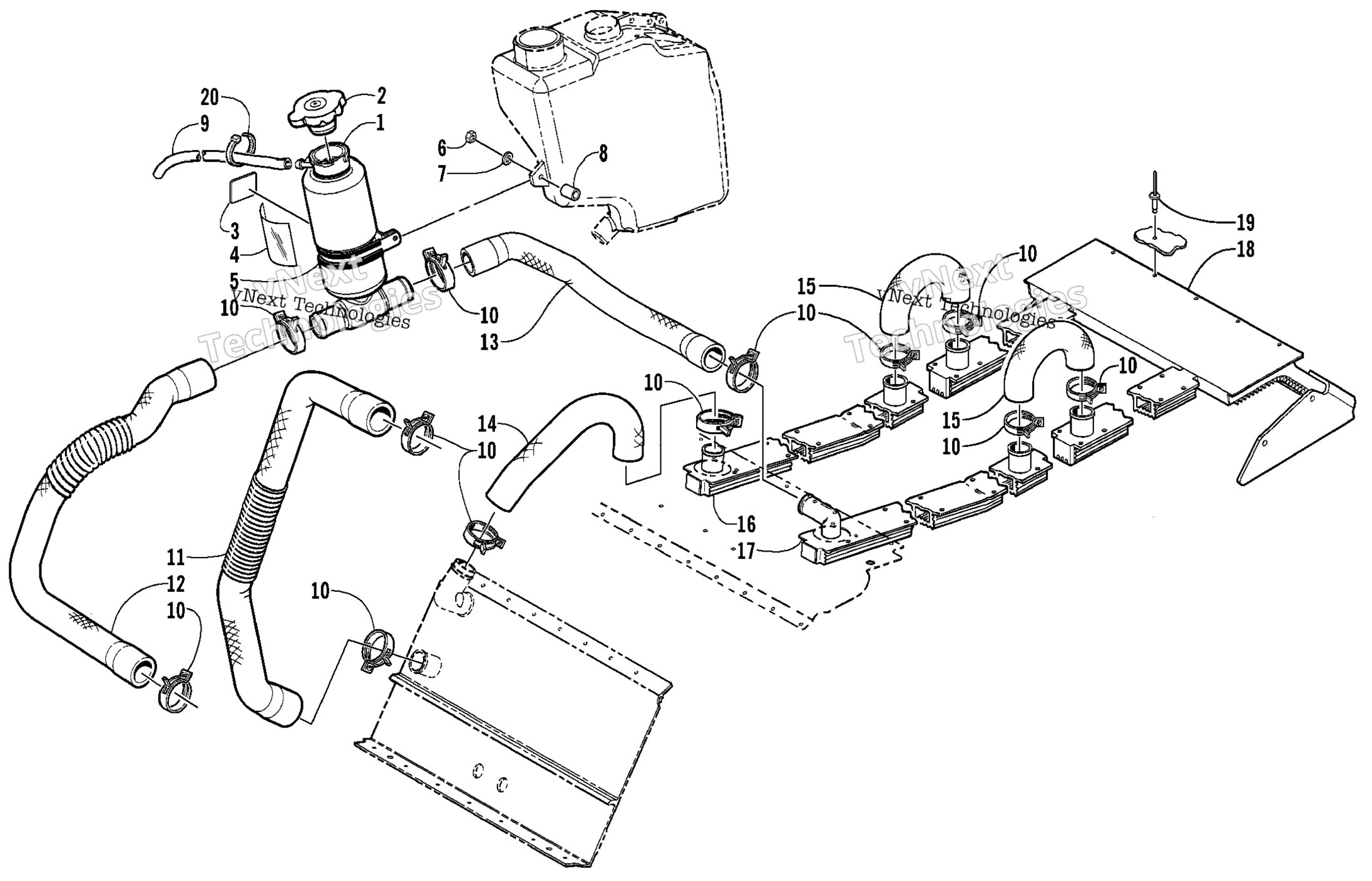

Схема системы охлаждения Assembly для MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1606-396
По запросу
2
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
3
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
4
Foil, Protective art. 0706-548
По запросу
5
Clamp, Routing art. 0623-761
По запросу
6
Nut, Lock art. 8041-366
По запросу
7
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
8
Spacer art. 1623-045
По запросу
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
10
Clamp, Hose art. 0623-736
По запросу
11
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-475
По запросу
12
Hose, Coolant Tank/Engine art. 0610-474
По запросу
13
Hose, Coolant Tank/Left Heat Exchanger art. 0610-379
По запросу
14
Hose, Coolant - Front Heat Exchanger/Right Heat Exchanger art. 0610-498
По запросу
15
Hose, Coolant - Heat Exchanger art. 0610-441
По запросу
16
Exchanger, Heat - Right art. 2706-016
По запросу
17
Exchanger, Heat - Left art. 2706-029
По запросу
18
Heat Exchanger - Rear art. 1706-832
По запросу
19
Заклепка Arctic Cat art. 8060-686
от 116 ₽
20
Зажим Arctic Cat art. 0123-788
По запросу
