модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)

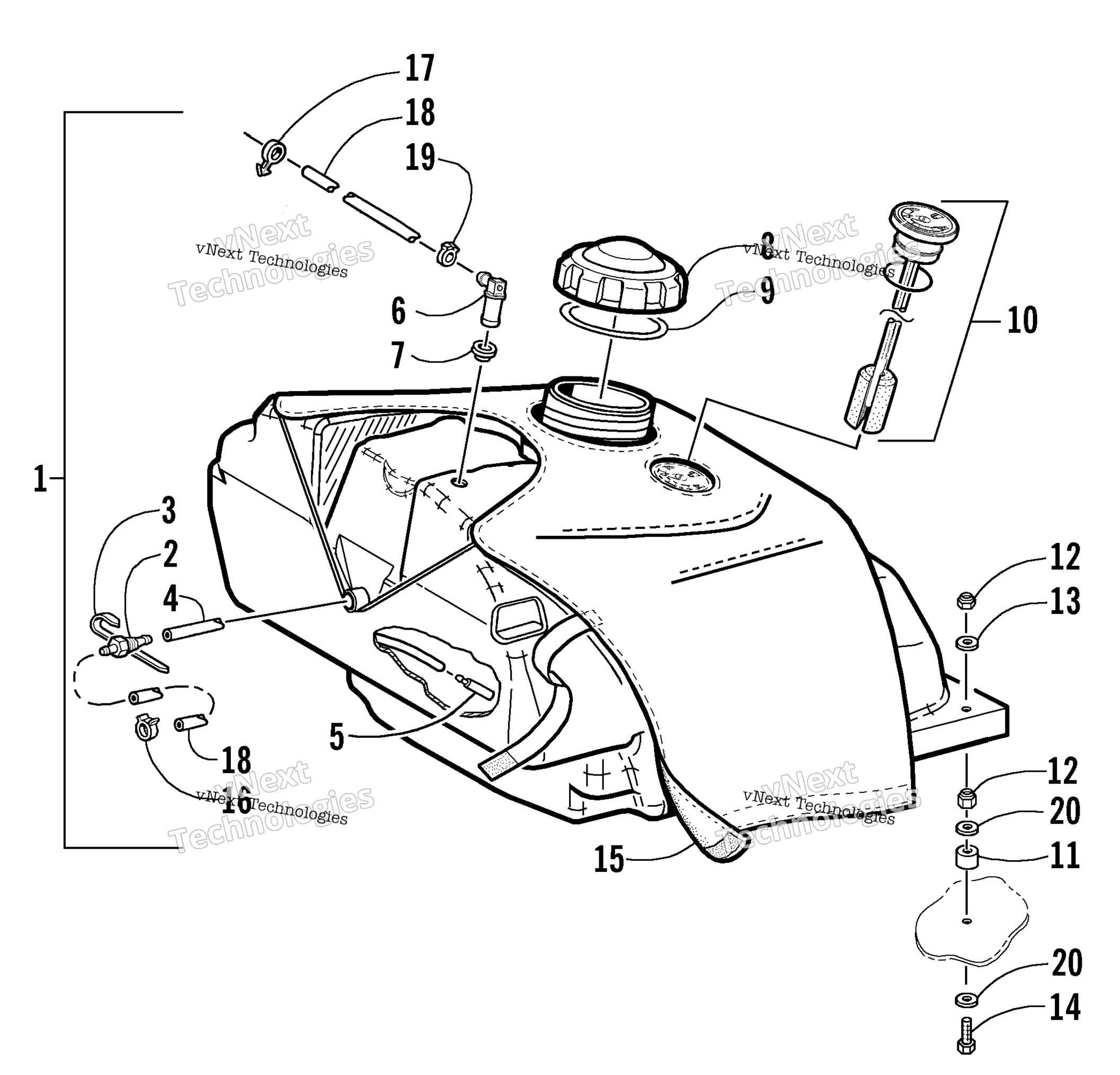

Схема узла топливного бака для MOUNTAIN CAT 900 EARLY BUILD (S2003MCJSEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas/Seat-Base (inc. 2-10) art. 0770-609
По запросу
2
Outlet, Tank art. 1670-173
По запросу
3
Tape, Teflon art. 0670-289
По запросу
4
Hose, Gas Line - 25’ art. 0610-008
По запросу
4
Hose, Gas - 100 ft art. 0610-017
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Fitting, Elbow art. 1670-324
По запросу
7
Grommet art. 1670-325
По запросу
8
Крышка бензобака art. 0470-541
По запросу
9
Gasket, Gas Tank Cap art. 1670-228
По запросу
10
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
11
Spacer art. 1623-041
По запросу
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
14
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
15
Wrap/Pad, Gas Tank art. 0705-424
По запросу
16
Clamp, Hose art. 0124-045
По запросу
17
Clip, Routing Optional art. 0623-101
По запросу
18
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
18
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
19
Хомут Arctic Cat art. 0623-063
от 683 ₽
20
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
Другие схемы модели
Узел топливного бака
