модель 2003 года
- Модель Pantera 550
- Код модели PANTERA 550 (S2003PTCCAUSC)

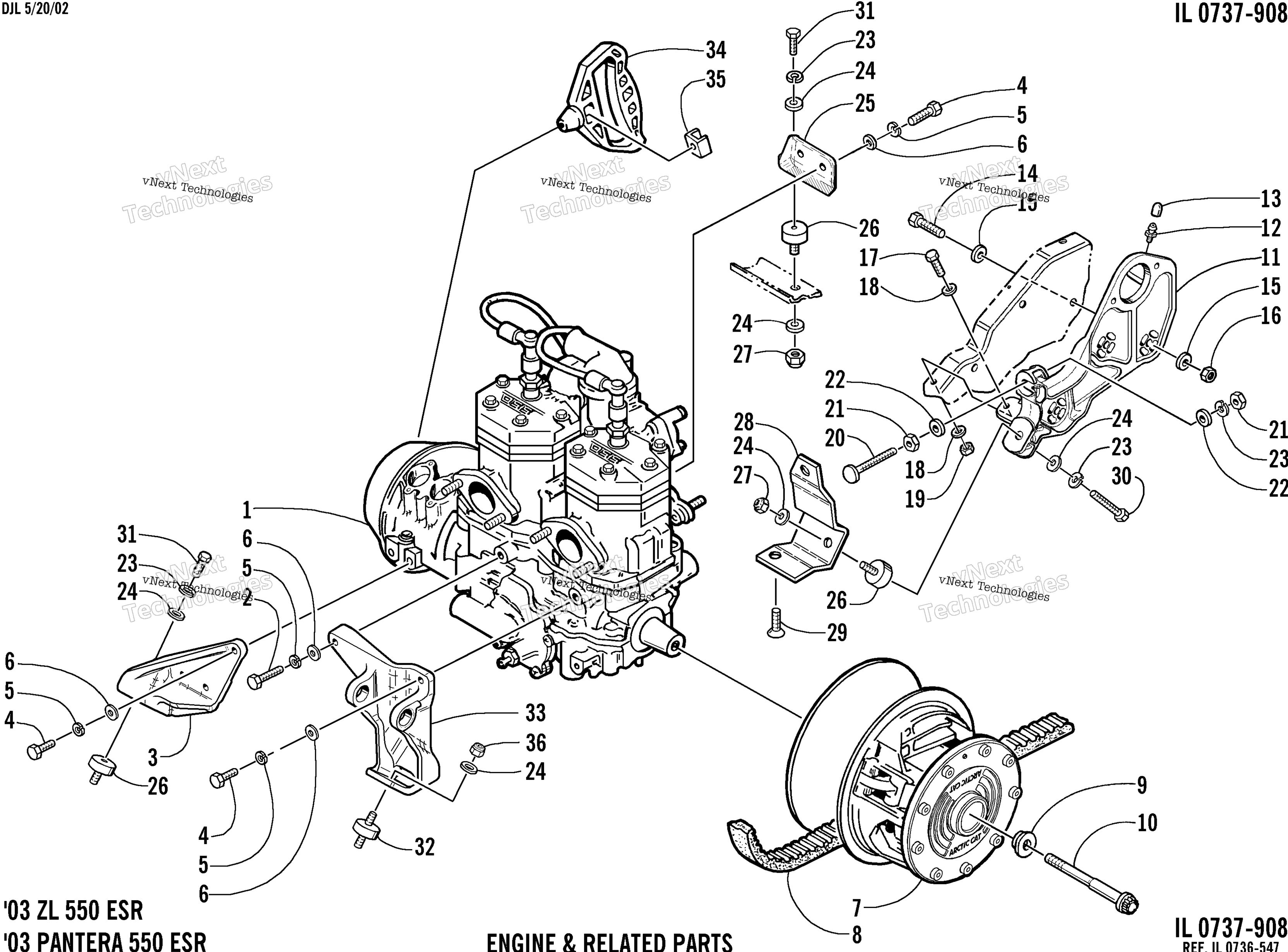

Схема двигателя And Related Parts для PANTERA 550 (S2003PTCCAUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,550 L/C-TWIN-’03 art. 0662-332
По запросу
2
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
3
Bracket, Engine Mounting - Right - Front art. 0708-114
По запросу
4
Screw, Cap art. 8013-132
По запросу
5
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
6
Шайба Arctic Cat art. 8050-242
По запросу
7
Kit, Drive Clutch-UNCAL-8.25 30MM/D (International) art. 0746-839
По запросу
8
Ремень вариатора Arctic Cat art. 0627-021
По запросу
9
Washer, High Collar art. 0623-210
По запросу
10
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
11
Bracket, Engine Mounting/Bearing Support (inc. 12-13) art. 0708-140
По запросу
12
Fitting, Grease art. 0623-899
По запросу
13
Cap art. 0623-904
По запросу
14
Screw, Cap art. 8002-225
По запросу
15
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
16
Nut, Lock art. 0623-026
По запросу
17
Screw, Cap art. 8002-041
По запросу
18
Washer art. 8050-222
По запросу
19
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
20
Bumper, Torque - Engine art. 0608-299
По запросу
21
Nut art. 8042-516
По запросу
22
Washer art. 8050-282
По запросу
23
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
24
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 6 шт.
Подписаться
25
Bracket, Engine Mounting - Right - Rear art. 0708-070
По запросу
26
Mount, Engine art. 0608-217
от 2 100 ₽
Аналог
Опора (подушка) двигателя Arctic Cat ( 0608-217 )
art. SM-09555-1
1 130 ₽
Требуется 3 шт.
Подписаться
27
Гайка art. 8040-486
По запросу
28
Bracket, Engine Mounting - Left - Rear art. 0608-235
По запросу
29
Screw, Machine art. 0623-095
По запросу
30
Screw, Cap art. 8002-226
По запросу
31
Screw, Cap art. 8002-222
По запросу
32
Mount, Engine - Double Male art. 0608-118
По запросу
33
Bracket, Engine Mounting - Left - Front art. 0745-135
По запросу
34
Handle, Recoil art. 0636-363
По запросу
35
Cap, Recoil Handle art. 0606-885
По запросу
36
Nut, Hex - Thin Lock art. 8041-486
По запросу
