модель 2003 года
- Модель Pantera 550
- Код модели PANTERA 550 (S2003PTCCAUSC)

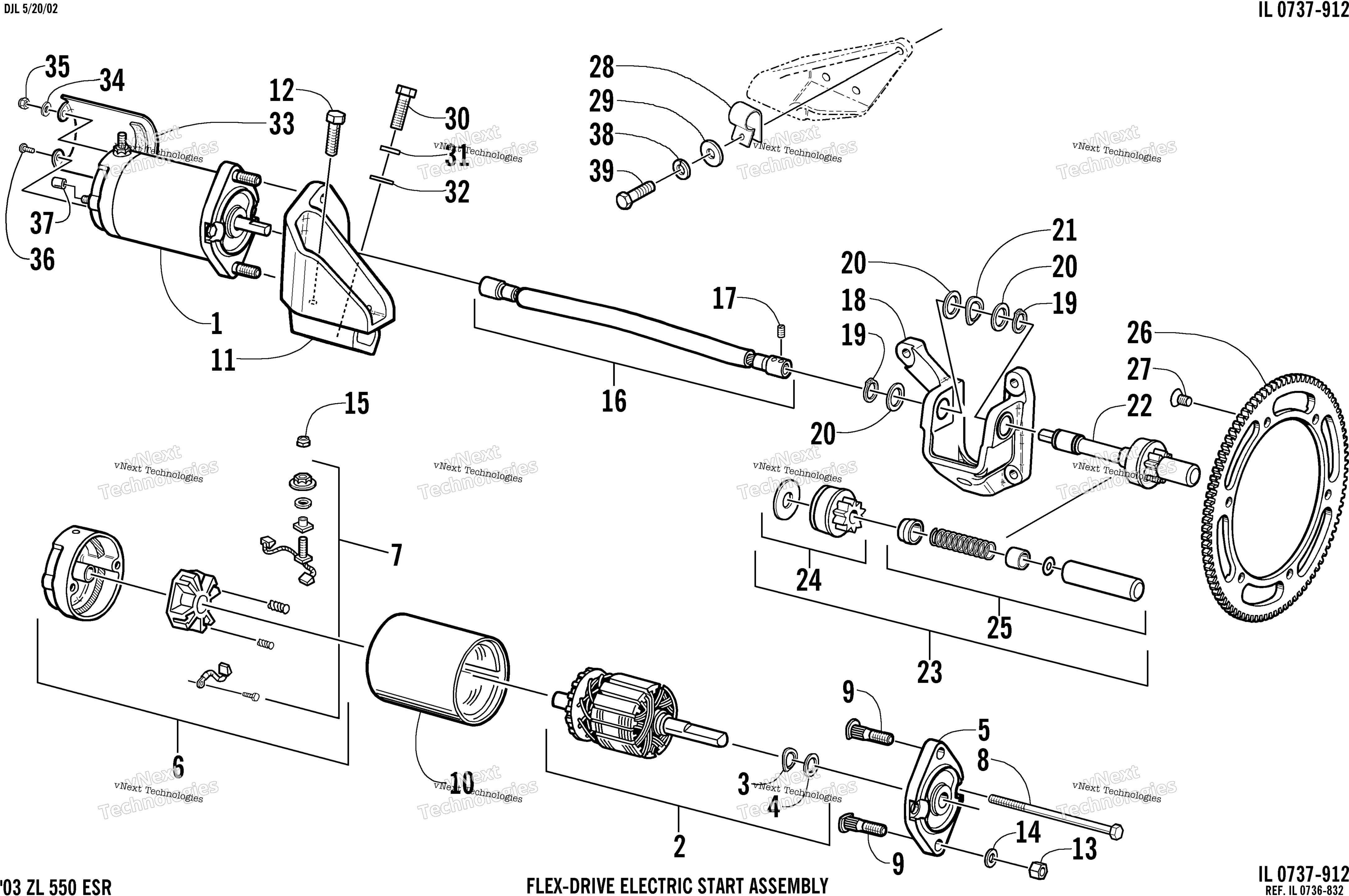

Схема Flex привод Starter Motor узла для PANTERA 550 (S2003PTCCAUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starter - Assembly - Flex-B w/Ribbolt/Nuts (inc. 2-10) art. 0745-356
от 1 162 ₽
2
Armature Assembly (inc. 3-4) art. 0645-296
По запросу
3
Washer, Wave art. 0645-131
По запросу
4
Washer, Thrust art. 0645-293
По запросу
5
Cap, Drive art. 0645-297
По запросу
6
Cap, Commutator (inc. 7) art. 0645-313
По запросу
7
Kit, Brush & Springs art. 0645-275
По запросу
8
Through-Bolt art. 0645-128
По запросу
9
Bolt, Ribbed art. 0623-093
По запросу
11
Bracket, Mounting - Starter Motor art. 0708-135
По запросу
12
Screw, Self-Tapping art. 0623-640
По запросу
13
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
14
Шайба Arctic Cat art. 8050-242
По запросу
15
Гайка Arctic Cat art. 0623-122
от 221 ₽
16
Shaft, Flex-ES Bonded - 13.25 (inc. 17) art. 0745-169
По запросу
17
Screw, Set art. 0623-891
По запросу
18
Bracket, Engine Mounting - Left - Front art. 0745-135
По запросу
19
Ring, Snap art. 0645-256
По запросу
20
Washer, Thrust art. 0645-254
По запросу
21
Washer, Wave art. 0645-255
По запросу
22
Привод стартера ( бендикс ) Arctic Cat art. 0745-253
от 43 638 ₽
23
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
24
Шестерня бендикса стартера 9 зубьев Arctic Cat art. 0637-265
от 2 610 ₽
25
Pinion Stopper - Assembly art. 0645-186
По запросу
26
RING GEAR,ELECTRIC START-LW art. 0645-329
По запросу
27
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
28
Clamp, Routing art. 1623-080
По запросу
29
Washer art. 0623-140
По запросу
30
Болт art. 8002-224
По запросу
31
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
32
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
33
Shield, Heat art. 0745-153
По запросу
34
Washer art. 8050-212
По запросу
35
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
36
Screw, Self-Tapping art. 0623-892
По запросу
37
Cap, Protector art. 0623-404
По запросу
38
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
39
Screw, Cap art. 8005-584
По запросу
