модель 2003 года
- Модель Pantera 550
- Код модели PANTERA 550 (S2003PTCCAUSC)

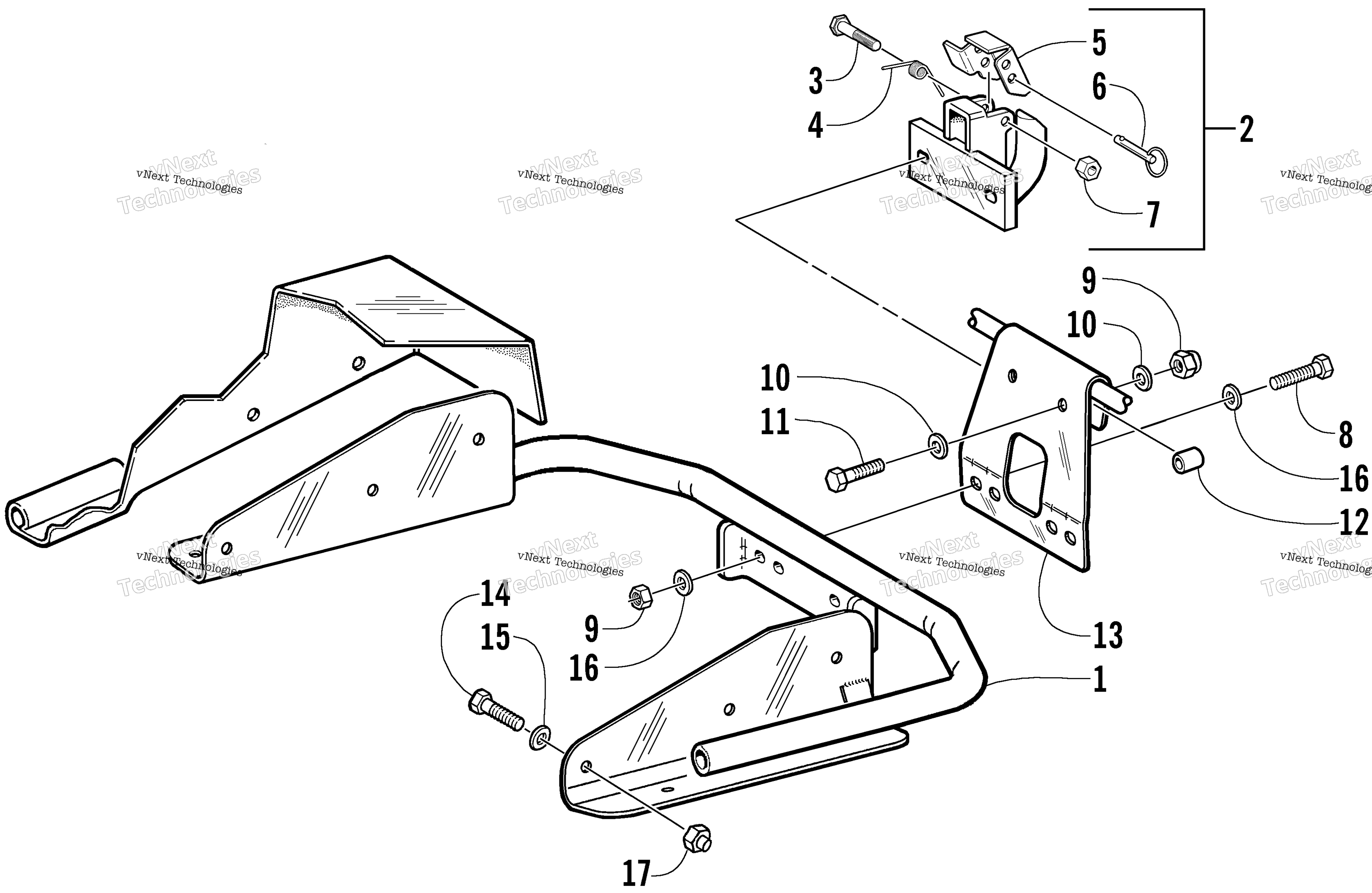

Схема Hitch узла для PANTERA 550 (S2003PTCCAUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Hitch art. 1706-093
По запросу
2
Hitch, Pintle - Assembly - Swedish (inc. 3-7) art. 0706-727
По запросу
3
Screw, Cap art. 8002-046
По запросу
4
Spring, Hitch art. 0623-335
По запросу
5
Latch, Hitch - Black art. 2706-229
По запросу
6
Pin, Hitch art. 0623-213
По запросу
7
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
8
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
9
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
10
Шайба Arctic Cat art. 8050-247
По запросу
11
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
12
Axle, Spacer art. 0605-066
По запросу
13
BRKT,MTG-HITCH/RACK-PTD BLK art. 2706-230
По запросу
14
Screw, Cap art. 8002-039
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
17
Nut, Cap art. 0123-108
По запросу
