модель 2003 года
- Модель Pantera 550
- Код модели PANTERA 550 (S2003PTCCAUSC)

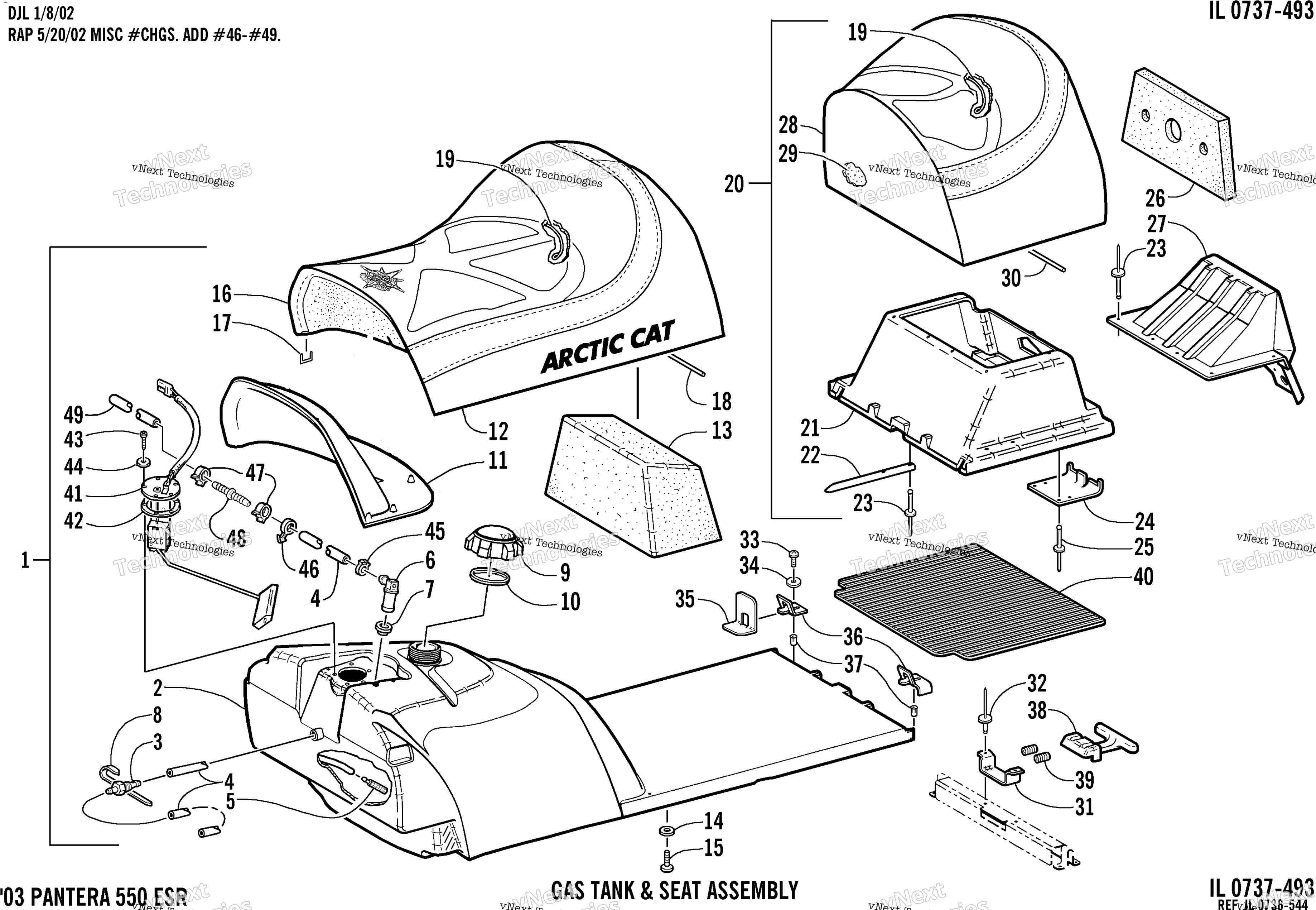

Схема топливный бак и сиденье узла для PANTERA 550 (S2003PTCCAUSC)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly - Passenger art. 1718-121
По запросу
0
Complete Seat Assembly - Front art. 1718-337
По запросу
1
Complete Seat Assembly - Front (inc. 2-18 and one No. 19) art. 1718-337
По запросу
2
Tank, Gas/Seat-Base (inc. 3-10) art. 0770-550
По запросу
3
OUTLET,GAS TANK art. 0670-042
По запросу
4
Hose - 100 ft art. 6101-001
По запросу
4
Hose - 50 ft art. 6101-009
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Fitting, Oil Tank art. 1670-494
По запросу
7
Grommet art. 1670-325
По запросу
8
Tape, Teflon art. 0670-289
По запросу
9
Cap, Oil Tank-WSeal (inc. 10) art. 0670-341
от 442 ₽
Аналог
1 452 ₽
Требуется 1 шт.
Подписаться
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Insert, Seat Foam art. 1606-612
По запросу
12
FOAM, SEAT-FRONT art. 3706-311
По запросу
13
+ Insert, Seat Foam art. 2606-133
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Screw, Self-Tapping art. 0623-309
По запросу
16
Cover, Seat - Front art. 2706-095
По запросу
17
Staple art. 0624-528
По запросу
18
Wire, Seat art. 2606-943
По запросу
19
Wire, Seat art. 1606-150
По запросу
20
Complete Seat Assembly - Passenger (inc. 17, 21-30, and one No. 19) art. 1718-121
По запросу
21
Seat-Base - Passenger art. 2606-066
По запросу
22
BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK art. 2706-166
По запросу
22
BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK art. 2706-167
По запросу
23
Rivet art. 0623-853
По запросу
24
Plate, Strike art. 2606-161
По запросу
25
Rivet art. 0623-778
По запросу
26
Foam, Seat-Base/Taillight art. 0617-098
По запросу
27
Extension, Toolbox art. 1606-191
По запросу
28
Cover, Seat - Passenger art. 1706-377
По запросу
29
FOAM, SEAT-PASSENGER art. 3706-312
По запросу
30
Wire, Seat art. 2606-942
По запросу
31
Bracket, Retainer - Latch art. 2706-130
По запросу
32
Заклепка Arctic Cat art. 8060-706
от 116 ₽
33
Screw, Machine art. 8017-580
По запросу
34
Washer art. 8050-222
По запросу
35
Guard, Seat - Left art. 2606-269
По запросу
35
Guard, Seat - Right art. 2606-268
По запросу
36
Bracket, Hold-Down - Receiver - Right art. 2706-134
По запросу
36
Bracket, Hold-Down - Receiver - Left art. 2706-135
По запросу
37
Insert art. 0623-582
По запросу
38
Handle, Backrest - Latch art. 2606-159
По запросу
39
Spring, Compression art. 2606-154
По запросу
40
Pad, Rubber art. 2606-180
По запросу
41
Sender, Fuel Level (inc. 42) art. 0620-255
По запросу
42
Gasket, Fuel Level Sender art. 0670-474
По запросу
43
Screw, Machine art. 0624-312
По запросу
44
Washer, Nylon art. 0623-371
По запросу
45
Хомут Arctic Cat art. 0623-063
от 683 ₽
46
Clip, Routing Optional art. 0623-101
По запросу
47
Clamp, 10mm art. 1623-042
По запросу
48
Coupler, Hose art. 1623-110
По запросу
49
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
49
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
Другие схемы модели
топливный бак и сиденье узел
