модель 2004 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2004MCDFCUSG)

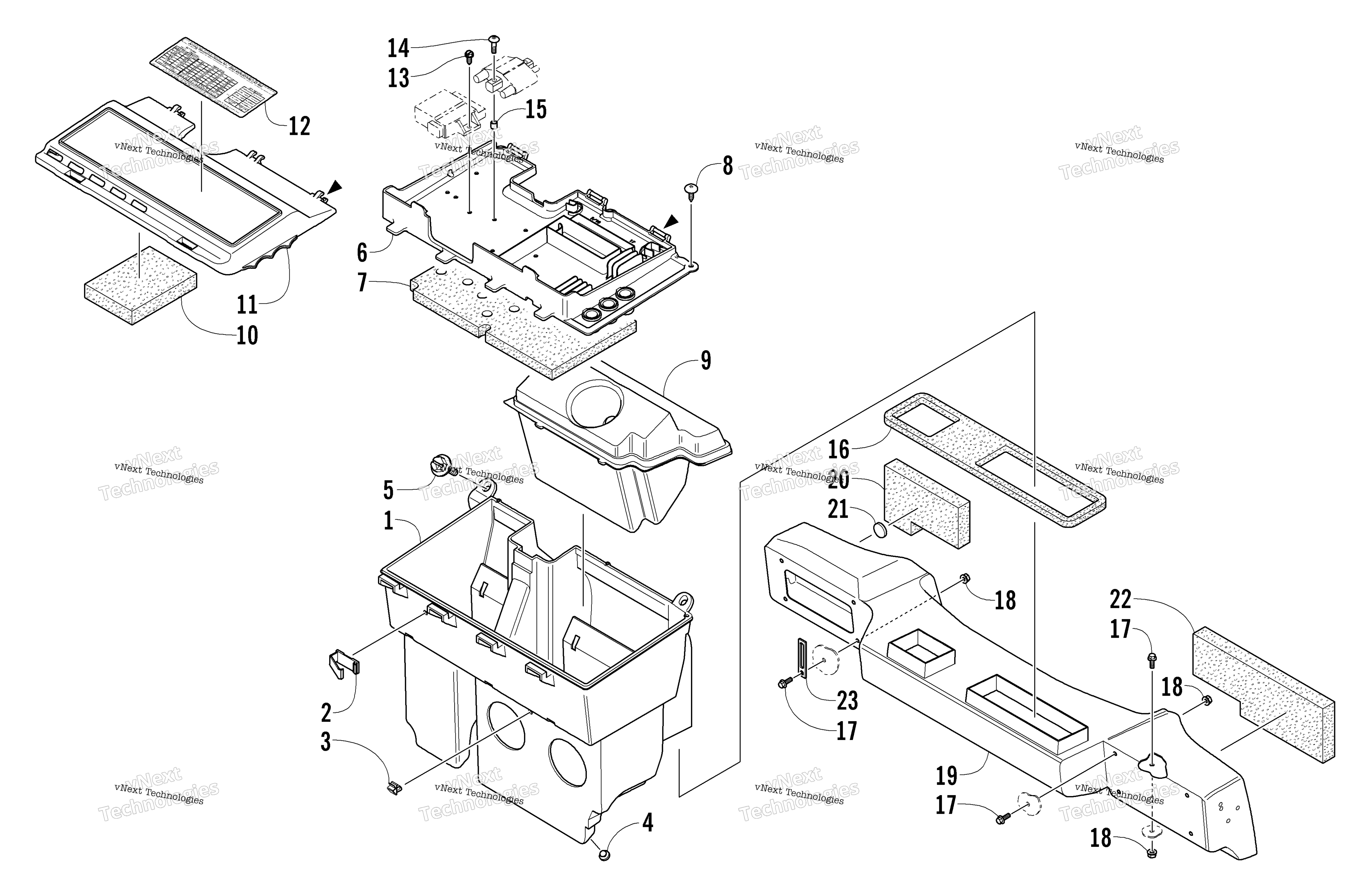

Схема Воздушный Silencer узла для MOUNTAIN CAT 570 (S2004MCDFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
SILENCER, AIR-570 F/C - FAB art. 0770-536
По запросу
2
Clip, Wire art. 0623-792
По запросу
3
Clamp, Push-Mount art. 0623-403
По запросу
4
Bumper, Air Silencer art. 1606-038
По запросу
5
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
6
Cover, Air Silencer art. 1670-197
По запросу
7
Foam, Cover - Air Silencer art. 0617-393
По запросу
8
Screw, Self-Tapping art. 0623-727
По запросу
9
Resonator, Q-Wave art. 1670-061
По запросу
10
Foam, Tool Tray art. 0617-411
По запросу
11
Cover, Tool Tray art. 1670-049
По запросу
12
Decal, Jet Chart art. 5611-303
По запросу
13
Screw, Self-Tapping art. 0623-057
По запросу
14
Болт Arctic Cat art. 8017-406
от 168 ₽
15
Spacer art. 1623-045
По запросу
16
Seal, Plenum/Air Silencer art. 0617-245
По запросу
17
Screw, Cap art. 8020-039
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Plenum, Air Silencer art. 1670-438
По запросу
20
Foam, Plenum - Intake - Right art. 0617-434
По запросу
21
Disc, Velcro art. 0623-078
По запросу
22
Foam, Plenum - Intake art. 0617-270
По запросу
23
Зажим Arctic Cat art. 1623-984
По запросу
