модель 2004 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2004MCDFCUSG)

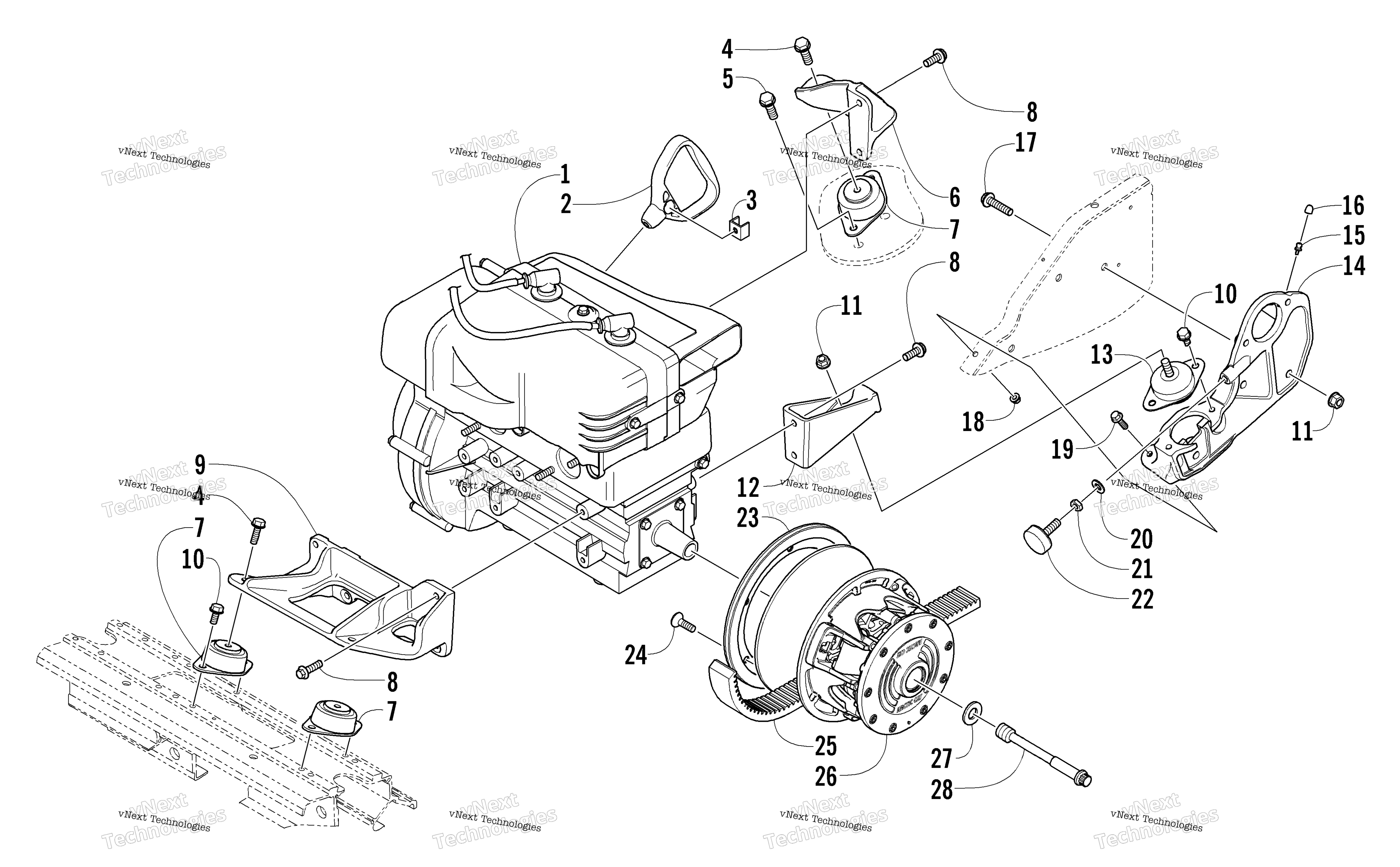

Схема двигателя And Related Parts для MOUNTAIN CAT 570 (S2004MCDFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Long Block, Engine - 570 art. 0762-584
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 8020-220
По запросу
5
Болт Arctic Cat art. 8020-130
от 578 ₽
6
Bracket, Mounting - Engine - Right - Rear art. 0708-132
По запросу
7
MOUNT,ENGINE art. 0608-645
По запросу
8
Screw, Cap art. 8020-132
По запросу
9
Bracket, Mounting - Engine - Front art. 0708-131
По запросу
10
Screw, Self-Tapping art. 0623-765
По запросу
11
Гайка Arctic Cat art. 8048-486
По запросу
12
Bracket, Mounting - Engine - Left - Rear art. 0708-133
По запросу
13
Mount, Engine - Assembly art. 0708-145
По запросу
14
Bracket, Mounting - Engine/Bearing Support (inc. 15-16) art. 0708-400
По запросу
15
Fitting, Grease art. 0623-899
По запросу
16
Cap art. 0623-904
По запросу
17
Screw, Cap art. 8020-224
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Screw, Cap art. 8020-040
По запросу
20
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
21
Nut, Jam art. 0123-191
По запросу
22
Bumper, Torque art. 0608-784
По запросу
23
Кольцо демпфер ведущего вариатора Arctic Cat art. 0645-410
от 9 377 ₽
24
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
25
Ремень вариатора Arctic Cat art. 0627-020
По запросу
26
Kit, Drive Clutch-UNCAL-8.25 30MM/D art. 0746-839
По запросу
27
Washer, High Collar art. 0623-210
По запросу
28
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
