модель 2004 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2004MCDFCUSG)

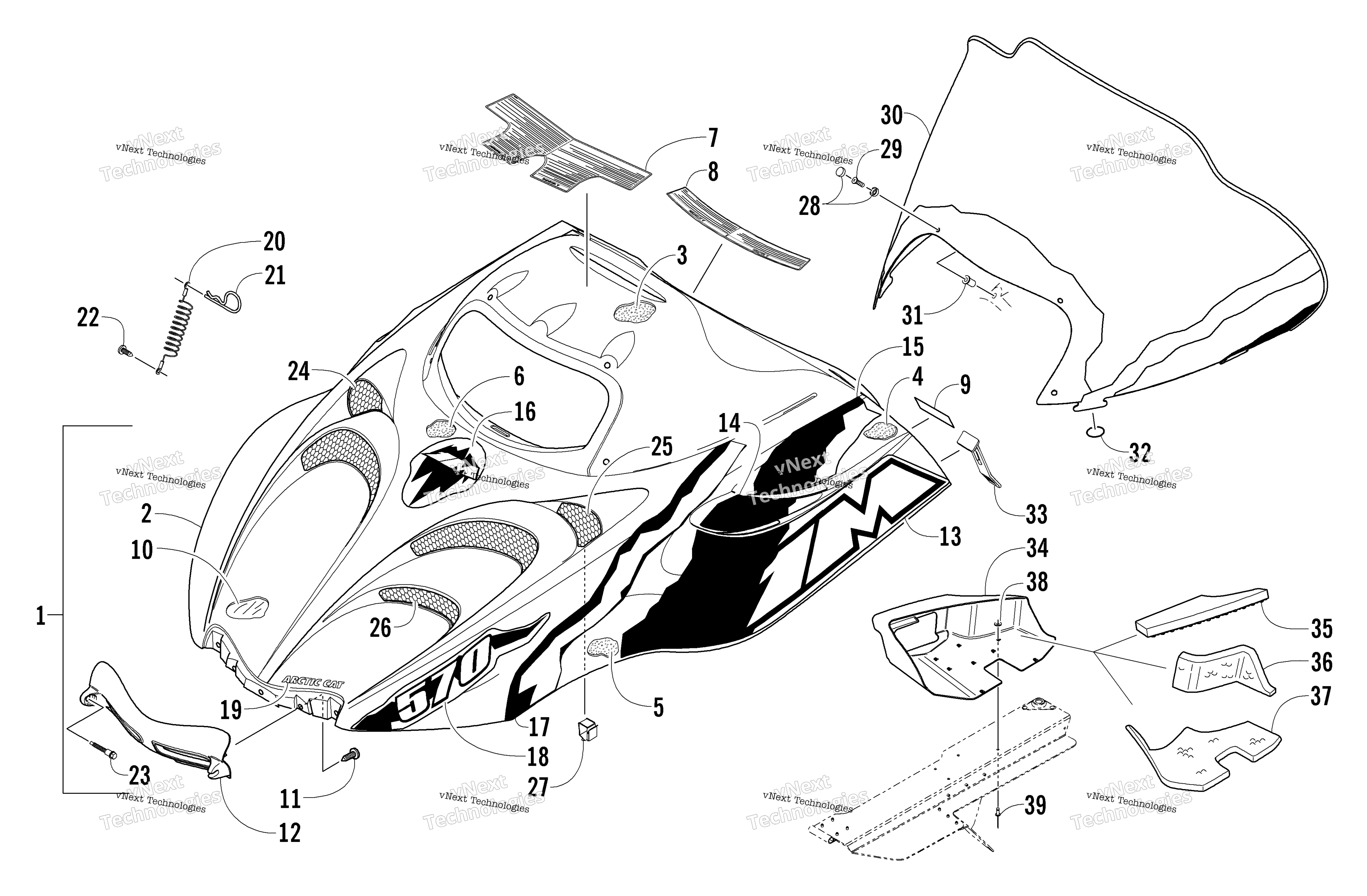

Схема Hood и Windshield узла для MOUNTAIN CAT 570 (S2004MCDFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Green (inc. 2-19) art. 1718-409
По запросу
2
Hood w/o Decals - Green (inc. 3-12) art. 1718-408
По запросу
3
Foam, Hood - Upper Middle - Left art. 0717-149
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-148
По запросу
4
Foam, Hood - Rear - Right art. 0717-140
По запросу
4
Foam, Hood - Front - Left art. 0717-141
По запросу
5
Foam, Hood - Rear - Right art. 0717-164
По запросу
5
Foam, Hood - Front - Left art. 0617-165
По запросу
6
Foam, Hood - Middle art. 0717-138
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Hinge, Hood Black art. 3606-032
По запросу
13
Decal, Hood - Lower Left art. 5611-413
По запросу
13
Decal, Hood - Lower Right art. 5611-412
По запросу
14
Decal, Hood - Vent - Lower Left art. 5611-419
По запросу
14
Decal, Hood - Vent - Lower Right art. 5611-418
По запросу
15
Decal, Hood - Vent - Upper Left art. 5611-421
По запросу
15
Decal, Hood - Vent - Upper Right art. 5611-420
По запросу
16
Decal, Hood - Crest art. 5611-424
По запросу
17
Decal, Hood - Front - Right art. 5611-422
По запросу
17
Decal, Hood - Front - Left art. 5611-423
По запросу
18
Decal, Hood - “570” - Right art. 5611-416
По запросу
18
Decal, Hood - “570” - Left art. 5611-417
По запросу
19
Decal, “Arctic Cat” - Hood art. 5611-411
По запросу
20
Cable, Hood art. 1606-158
По запросу
21
Clip, Hairpin art. 0623-805
По запросу
22
Screw, Self-Tapping art. 0623-057
По запросу
23
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
24
Screen, Vent - Hood - Right - Silver art. 2706-194
По запросу
25
Screen, Vent - Hood - Upper Left - Silver art. 2706-195
По запросу
26
Screen, Vent - Hood - Left - Silver art. 2606-325
По запросу
27
Clip, Cable art. 0123-394
По запросу
28
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
29
Screw, Machine art. 0623-902
По запросу
30
Windshield art. 3606-084
По запросу
31
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
32
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
33
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
34
Duct, Air-Out art. 2606-370
По запросу
35
Foam, Air-Out Duct - Top art. 0617-427
По запросу
36
Foam, Air-Out Duct - Side art. 0617-428
По запросу
37
Foam, Air-Out Duct - Bottom art. 0617-425
По запросу
38
Washer art. 0123-802
от 110 ₽
39
Rivet art. 8060-508
По запросу
