модель 2004 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2004MCDFCUSG)

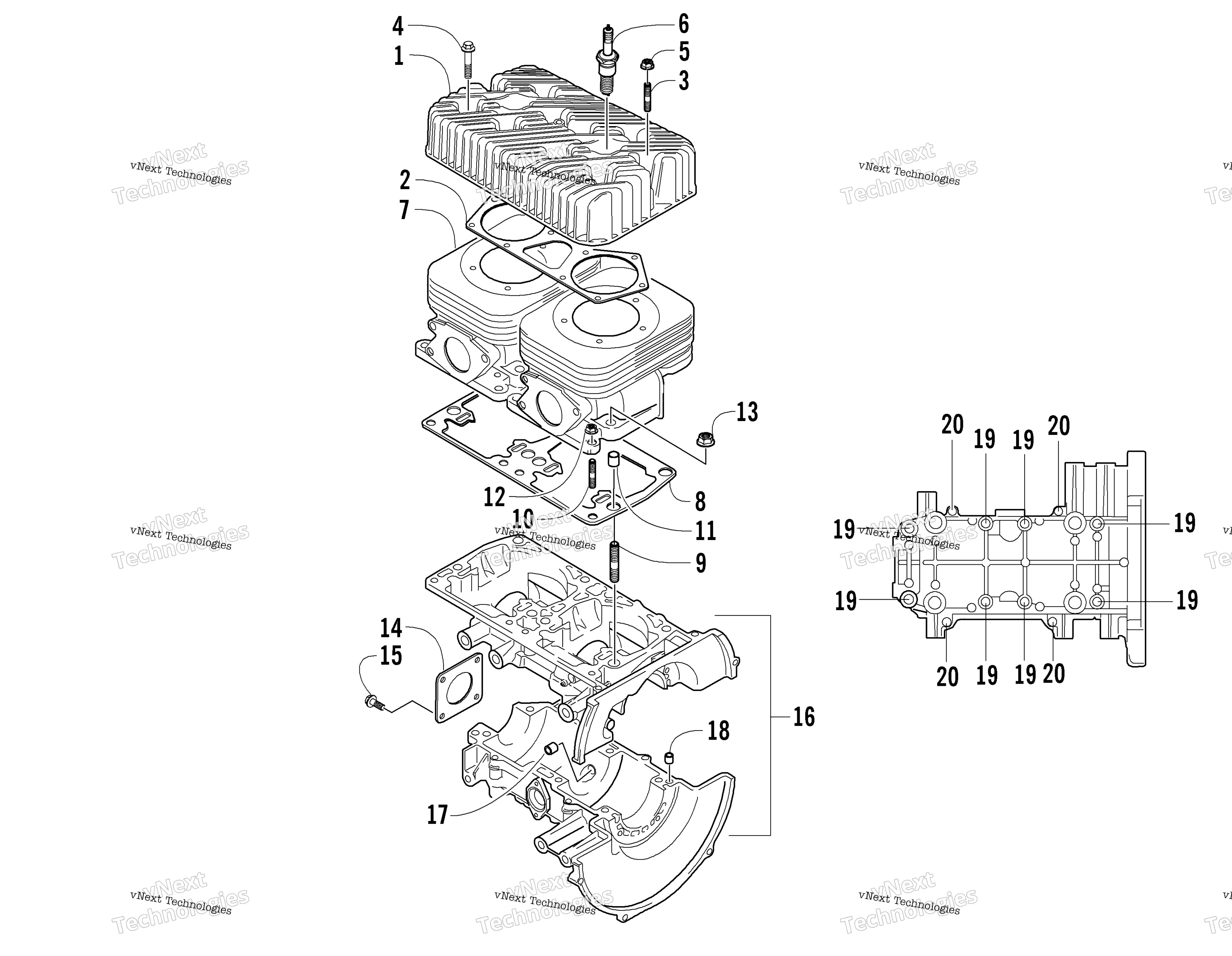

Схема картера And Cylinder для MOUNTAIN CAT 570 (S2004MCDFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder art. 3005-997
По запросу
2
Gasket, Head art. 3005-998
от 7 025 ₽
3
Bolt, Stud art. 3007-478
По запросу
4
Bolt, Inlet Pipe art. 3007-399
По запросу
5
Nut art. 3007-390
По запросу
6
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
7
Cylinder Assembly art. 3005-999
от 21 881 ₽
8
Gasket, Cylinder art. 3006-001
от 7 025 ₽
9
Bolt, Stud - 10 mm art. 3005-207
По запросу
10
Bolt, Stud art. 3007-480
По запросу
11
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
12
Nut art. 3007-373
По запросу
13
Nut art. 3007-391
По запросу
14
Plate, Oil Seal art. 3004-775
По запросу
15
BOLT art. 3007-392
По запросу
16
Crankcase (inc. 17-20) art. 3007-676
По запросу
17
Bushing art. 3003-289
По запросу
18
Pin art. 3005-206
По запросу
19
Screw, Cap art. 3005-410
По запросу
20
Bolt art. 3007-411
По запросу
