модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI RED (S2004SCFEFUSR)

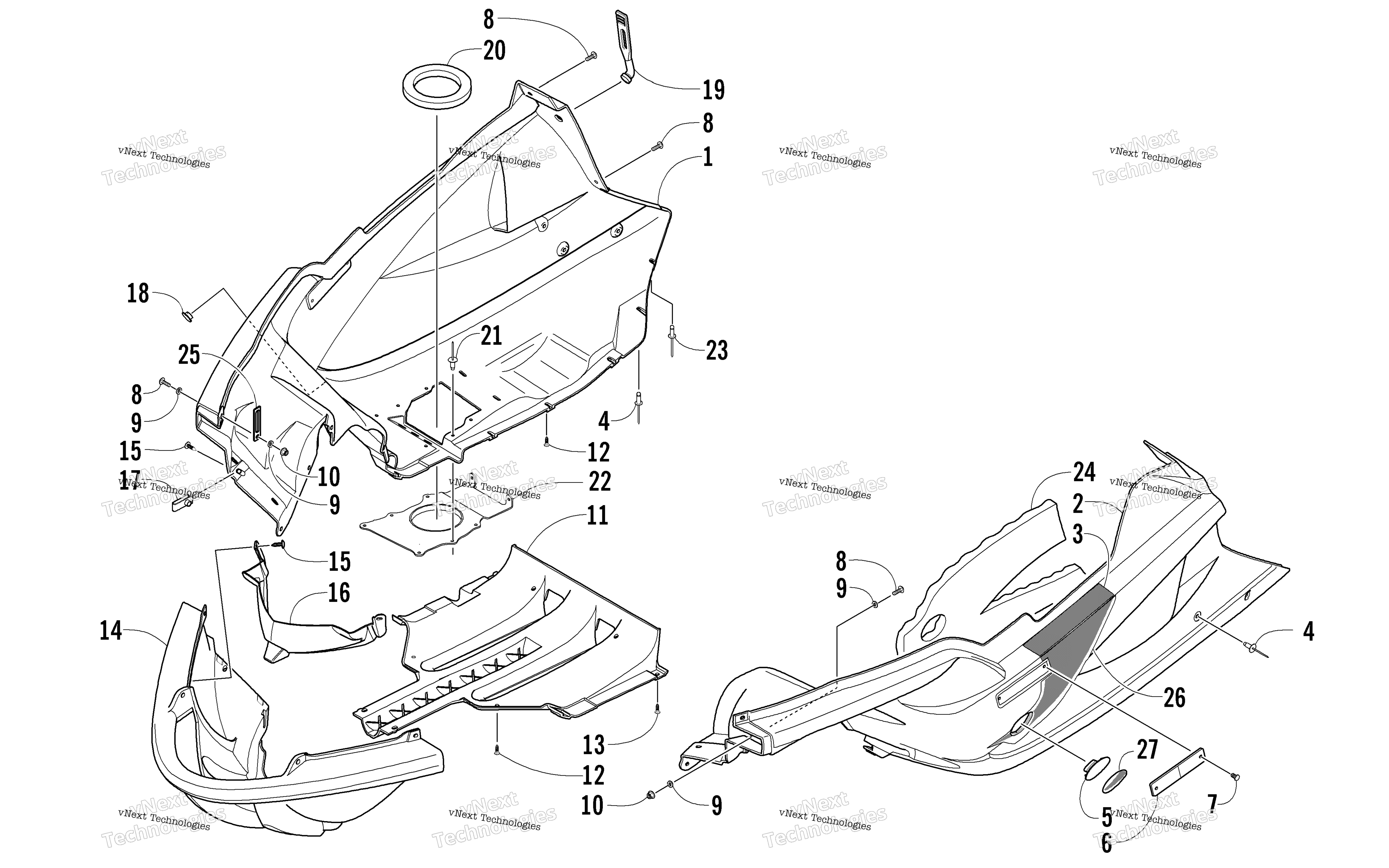

Схема Belly поддон узла для SABERCAT 700 EFI RED (S2004SCFEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
BELLYPAN,RH-INJ MOLD-RED art. 2606-778
По запросу
2
Belly Pan - Left Red art. 2606-779
По запросу
3
Decal, Belly Pan - Upper Right art. 5611-512
По запросу
3
Decal, Belly Pan - Upper Left art. 5611-513
По запросу
4
Заклепка Arctic Cat art. 8061-708
от 168 ₽
5
Panel, Clutch Access Red art. 2606-775
По запросу
6
Reflector, Front Amber art. 0606-526
По запросу
7
Clip, Retaining art. 0623-269
По запросу
8
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
9
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Belly Pan, Center Black art. 3606-085
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
14
BELLY PAN,FRT BUMPER-BLK art. 4606-040
По запросу
15
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
16
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
17
Clip, U-Nut art. 1623-030
По запросу
18
Pin, Resonator Mounting art. 3606-050
По запросу
19
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
20
Seal, Exhaust art. 1612-603
По запросу
21
Клепка art. 8061-508
По запросу
22
Deflector, Exhaust art. 1612-686
По запросу
23
Rivet art. 8061-710
По запросу
24
Foam, Belly Pan art. 0617-443
По запросу
25
Зажим Arctic Cat art. 1623-984
По запросу
26
Decal, Belly Pan - Lower Left art. 5611-481
По запросу
26
Decal, Belly Pan - Lower Right art. 5611-480
По запросу
27
Decal, Clutch Access Panel art. 6611-146
По запросу
