модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI RED (S2004SCFEFUSR)

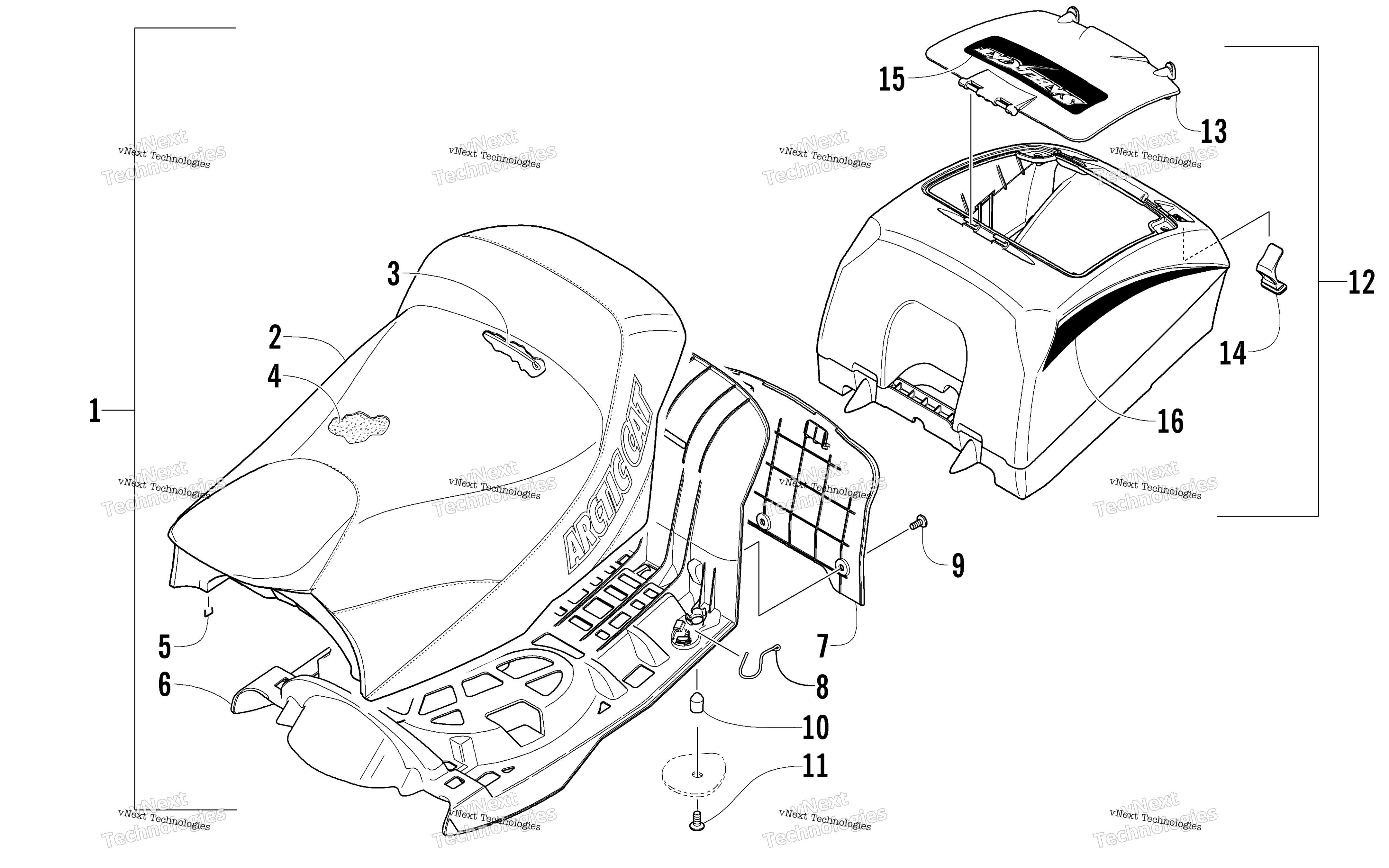

Схема сиденья And Storage Box Assembly для SABERCAT 700 EFI RED (S2004SCFEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-9) art. 7997-167
По запросу
2
Cover, Seat (inc. 3) art. 2706-262
По запросу
3
Wire, Seat art. 3606-369
По запросу
4
Foam, Seat art. 0717-176
По запросу
5
Staple art. 0624-528
По запросу
6
Base, Seat art. 3606-056
По запросу
7
Panel, Seat art. 3606-248
По запросу
8
Clip, Retaining art. 1623-177
По запросу
9
Screw, Self-Tapping art. 1623-158
По запросу
10
Latch, Seat art. 1623-138
По запросу
11
Screw, Machine art. 8017-667
По запросу
12
Box, Storage (inc. 13-14) art. 3606-074
По запросу
13
Cover, Storage Box art. 3606-072
По запросу
14
Strap, Hold-Down art. 3606-357
По запросу
15
Decal, Storage Box Cover art. 5611-520
По запросу
16
Decal, Storage Box - Left art. 5611-511
По запросу
16
Decal, Storage Box - Right art. 5611-510
По запросу
Другие схемы модели
Сиденье And Storage Box Assembly
