модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI RED (S2004SCFEFUSR)

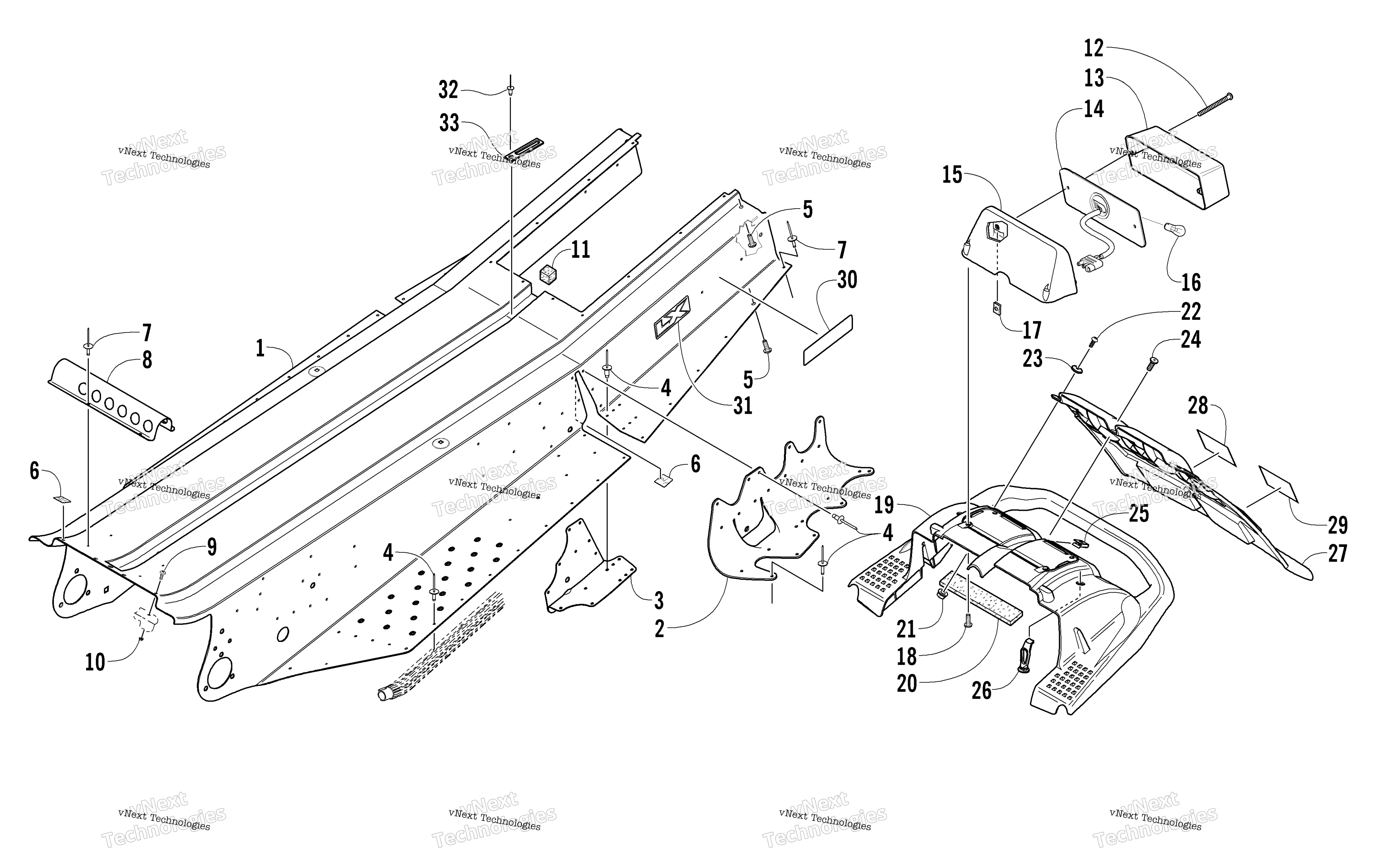

Схема Tunnel, задний Bumper, и Taillight узла для SABERCAT 700 EFI RED (S2004SCFEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 1718-568
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 2706-554
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 2706-555
По запросу
3
PLATE,BACKING-REAR SUSP-LH-PTD BLK art. 2706-137
По запросу
3
PLATE,BACKING-REAR SUSP-RH-PTD BLK art. 2706-136
По запросу
4
Rivet, Solid art. 0123-418
По запросу
4
Rivet art. 0623-806
По запросу
4
Rivet Optional art. 8060-506
По запросу
5
Screw, Self-Tapping art. 1623-022
По запросу
6
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
7
Rivet art. 8060-484
По запросу
8
Protector, Wiring Harness art. 2606-938
По запросу
9
Screw, Machine art. 8017-399
По запросу
10
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
11
Foam, Rear Heat Exchanger art. 0617-455
По запросу
12
Screw, Machine art. 0623-204
По запросу
13
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
14
Housing, Taillight art. 0609-230
По запросу
15
Housing, Taillight art. 0609-624
По запросу
16
Лампочка Arctic Cat art. 0109-460
от 221 ₽
17
Clip, U-Nut art. 1623-023
По запросу
18
Screw, Plastite art. 1623-109
По запросу
19
Bumper, Rear (inc. 20) art. 3606-454
По запросу
20
Foam, Rear Heat Exchanger art. 0617-456
По запросу
21
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
22
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
23
Washer art. 1623-242
По запросу
24
Screw, Machine art. 8017-577
По запросу
25
Nut, Speed art. 0623-363
По запросу
26
Strap, Hold-Down - Storage Box art. 3606-222
По запросу
27
SNOWFLAP,BLK-W/5611-526 DECAL (inc. 28-29) art. 3606-333
По запросу
28
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
29
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
30
DECAL,REFLECTOR-RED art. 0411-647
По запросу
32
Rivet art. 8060-506
По запросу
33
Зажим Arctic Cat art. 1623-984
По запросу
