модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI RED (S2004SCFEFUSR)

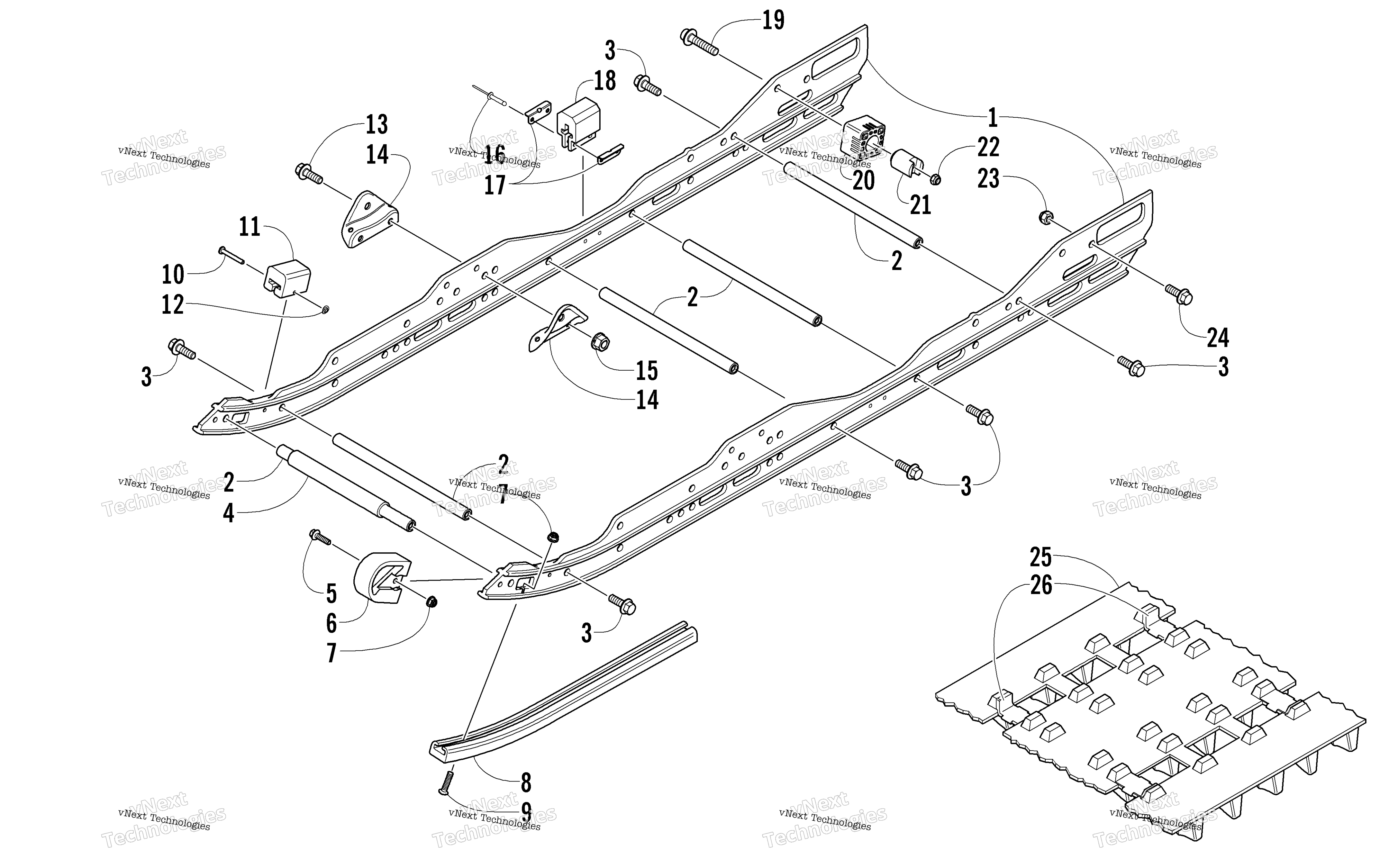

Схема Slide Rail и Track узла для SABERCAT 700 EFI RED (S2004SCFEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 7997-307
По запросу
1
Rail, Formed art. 2604-644
По запросу
2
Axle, Inner art. 0604-930
По запросу
3
Screw, Cap art. 8020-223
По запросу
4
Spacer art. 2604-281
По запросу
5
Screw, Cap art. 8020-042
По запросу
6
Наконечник направляющей гусеницы Arctic Cat art. 2604-842
По запросу
7
Nut, Lock art. 8047-366
По запросу
8
Wearstrip, Slide Rail art. 2604-543
от 2 246 ₽
Аналог
Склиз для снегохода Sledex 2 (10) профиль для Arctic Cat, длина: 1422 мм, цвет: черный 211-56-80
art. 102-56-80
2 246 ₽
Требуется 2 шт.
9
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
10
Rivet, Solid art. 0123-767
По запросу
11
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
12
Nut, Push art. 0123-766
По запросу
13
Screw, Cap art. 8020-131
По запросу
14
BRACKET, MTG - FRONT ARM-PTD BLK art. 2604-159
По запросу
15
Nut, Lock art. 8048-426
По запросу
16
Rivet, Blind - DH art. 8060-633
По запросу
17
Bracket, Retaining art. 0604-967
По запросу
18
Демпфер (ограничитель хода) задней подвески Arctic Cat art. 0604-918
от 772 ₽
OEM
Демпфер (ограничитель хода) задней подвески Arctic Cat
art. 0604-918
1 544 ₽
Требуется 2 шт.
Подписаться
Аналог
772 ₽
Требуется 2 шт.
19
Screw, Cap art. 8020-226
По запросу
20
Block, Rear Arm Coupler-Large art. 2604-860
По запросу
21
Bushing, Coupler Block art. 2604-046
По запросу
22
Nut, Hex - Thin Lock art. 8041-486
По запросу
23
Гайка art. 8040-486
По запросу
24
Screw, Cap art. 8020-220
По запросу
25
TRACK,13.5X128X1" (inc. 26) art. 1602-502
По запросу
26
Clip, Guide art. 2602-385
По запросу
