модель 2004 года
- Модель Z370
- Код модели Z 370 RED (S2004ZAAFCUSR)

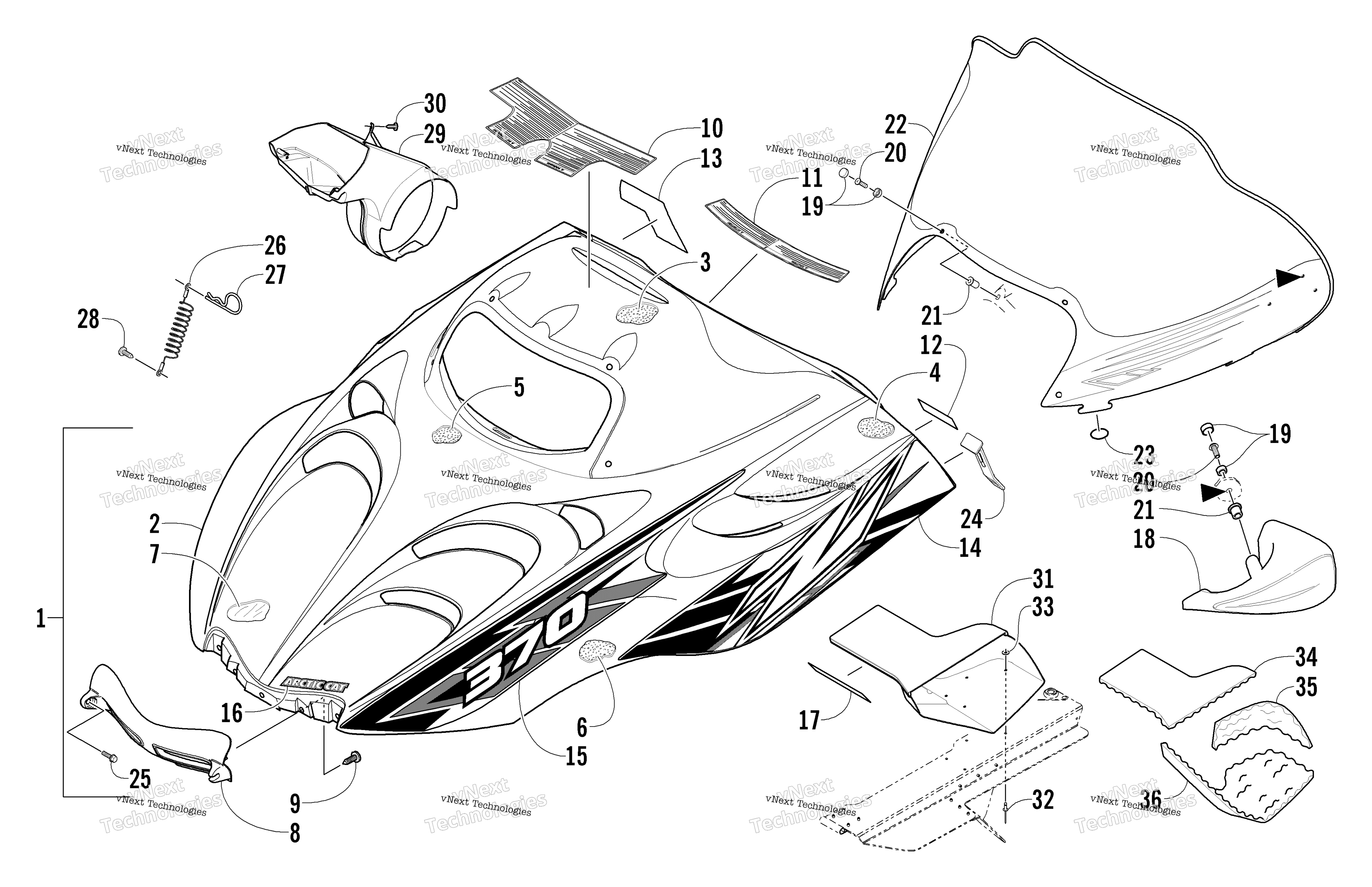

Схема Hood и Windshield узла для Z 370 RED (S2004ZAAFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-12 and 14-16) art. 1718-378
По запросу
2
Hood w/o Decals - Black (inc. 3-12) art. 1718-320
По запросу
3
Foam, Hood - Upper Middle - Left 0 art. 0717-149
По запросу
3
Foam, Hood - Upper Middle - Right 0 art. 0717-148
По запросу
4
Foam, Hood - Rear - Right 0 art. 0717-164
По запросу
4
Foam, Hood - Upper Left 0 art. 0717-165
По запросу
5
Foam, Hood - Middle 0 art. 0717-138
По запросу
6
Foam, Hood - Rear - Right 0 art. 0717-140
По запросу
6
Foam, Hood - Front - Left 0 art. 0717-141
По запросу
7
Foil, Hood - Right 0 art. 1606-938
По запросу
7
Foil, Hood - Left 0 art. 1606-939
По запросу
8
Накладка капота art. 1606-720
По запросу
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Decal, Warning - General and Brake 0 art. 3611-485
По запросу
11
Decal, Caution - Engine/Battery/Fuel 0 art. 3611-970
По запросу
12
Decal, Warning - Seating Capacity 0 art. 3611-509
По запросу
14
Decal, Hood - Lower Left 0 art. 5611-287
По запросу
14
Decal, Hood - Lower Right 0 art. 5611-286
По запросу
15
Decal, Hood - Upper Left 0 art. 5611-289
По запросу
15
Decal, Hood - Upper Right 0 art. 5611-288
По запросу
16
Decal, Hood - “Arctic Cat” 0 art. 3611-679
По запросу
17
Foil, Protective 0 art. 0706-548
По запросу
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine 0 art. 0623-902
По запросу
21
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
22
Windshield 0 art. 3606-077
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
25
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
26
Cable, Hood 0 art. 1606-158
По запросу
27
Clip, Hairpin 0 art. 0623-805
По запросу
28
Screw, Self-Tapping 0 art. 0623-057
По запросу
29
Duct, Air-In 0 art. 1606-829
По запросу
30
Screw, Self-Tapping 0 art. 0623-257
По запросу
31
Duct, Air-Out 0 art. 1606-872
По запросу
32
Rivet 0 art. 8060-506
По запросу
33
Washer, Flat 0 art. 0123-149
По запросу
34
Foam, Air-Out Duct - Top 0 art. 0617-453
По запросу
35
Foam, Air-Out Duct - Side 0 art. 0617-454
По запросу
36
Foam, Air-Out Duct - Bottom 0 art. 0617-452
По запросу
