модель 2004 года
- Модель Z370
- Код модели Z 370 RED (S2004ZAAFCUSR)

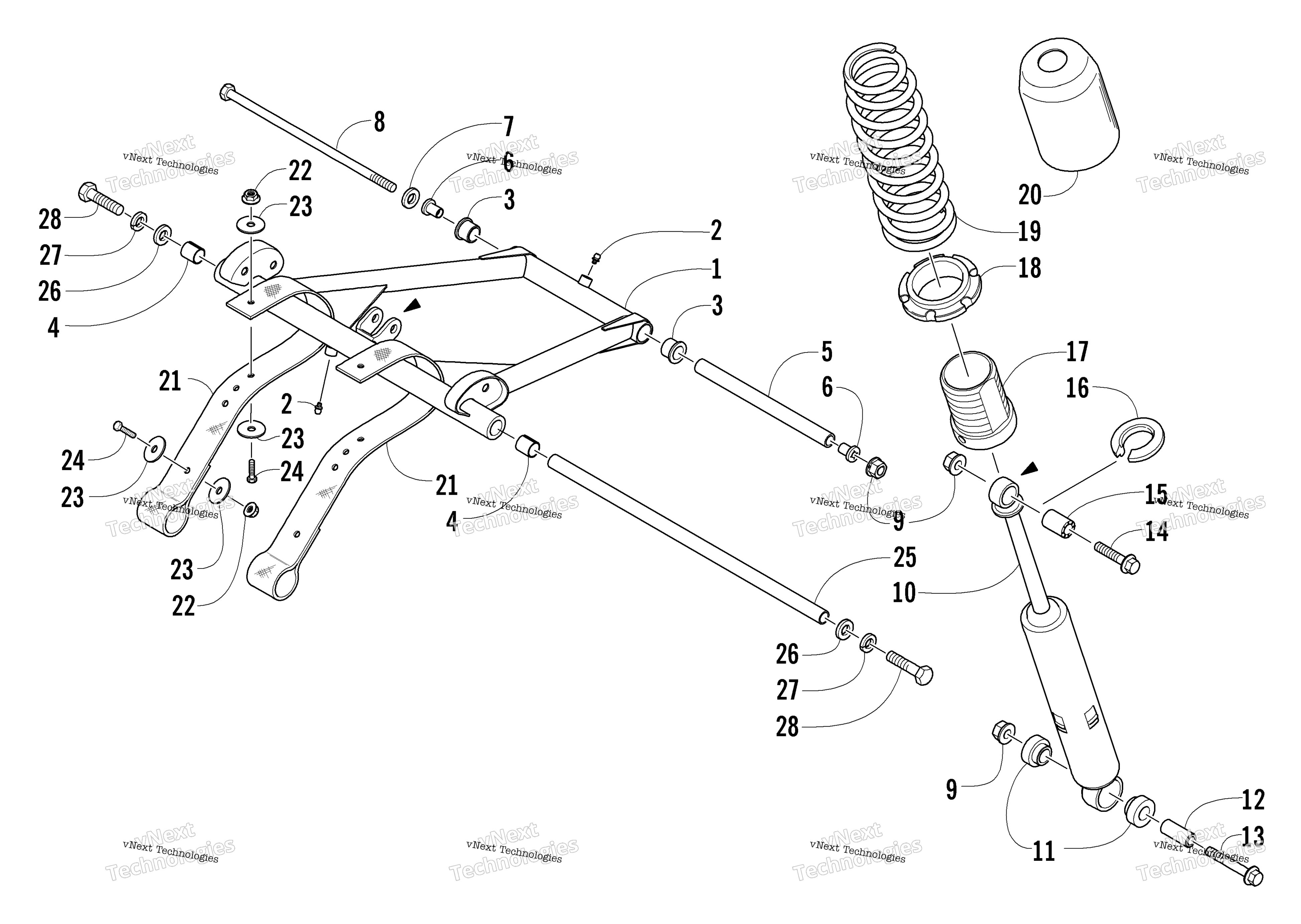

Схема задней части Suspension Front Arm Assembly для Z 370 RED (S2004ZAAFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, FRONT-FABR (inc. 2-4) art. 1704-335
По запросу
2
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
3
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
6
Втулка Arctic Сat art. 0603-061
от 410 ₽
7
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 1 шт.
8
Screw, Cap art. 1623-037
По запросу
9
Гайка Arctic Cat art. 8048-486
По запросу
10
Shock Absorber, Front Arm art. 1604-995
По запросу
11
Втулка амортизатора Arctic Cat art. 1604-384
от 578 ₽
12
Палец металлический Arctic Cat art. 1604-329
от 4 694 ₽
13
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
14
Screw, Cap art. 8020-226
По запросу
15
Втулка амортизатора Arctic Cat art. 0603-030
от 578 ₽
16
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 1 шт.
Подписаться
17
Натяжитель пружины амортизатора Arctic Cat art. 0603-147
от 5 555 ₽
18
Гайка-опора пружины амортизатора Arctic Cat art. 0603-259
от 578 ₽
19
Spring, Compression art. 1603-018
По запросу
20
Кожух пружины амортизатора Arctic Cat art. 0604-590
По запросу
21
Стропа ограничительная хода подвески Arctic Cat art. 2604-305
от 5 208 ₽
22
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
23
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
24
Screw, Cap art. 8002-042
По запросу
25
Axle, Inner Carriage art. 0114-163
По запросу
26
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
27
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
28
Болт art. 8002-224
По запросу
