модель 2004 года
- Модель Z370
- Код модели Z 370 RED (S2004ZAAFCUSR)

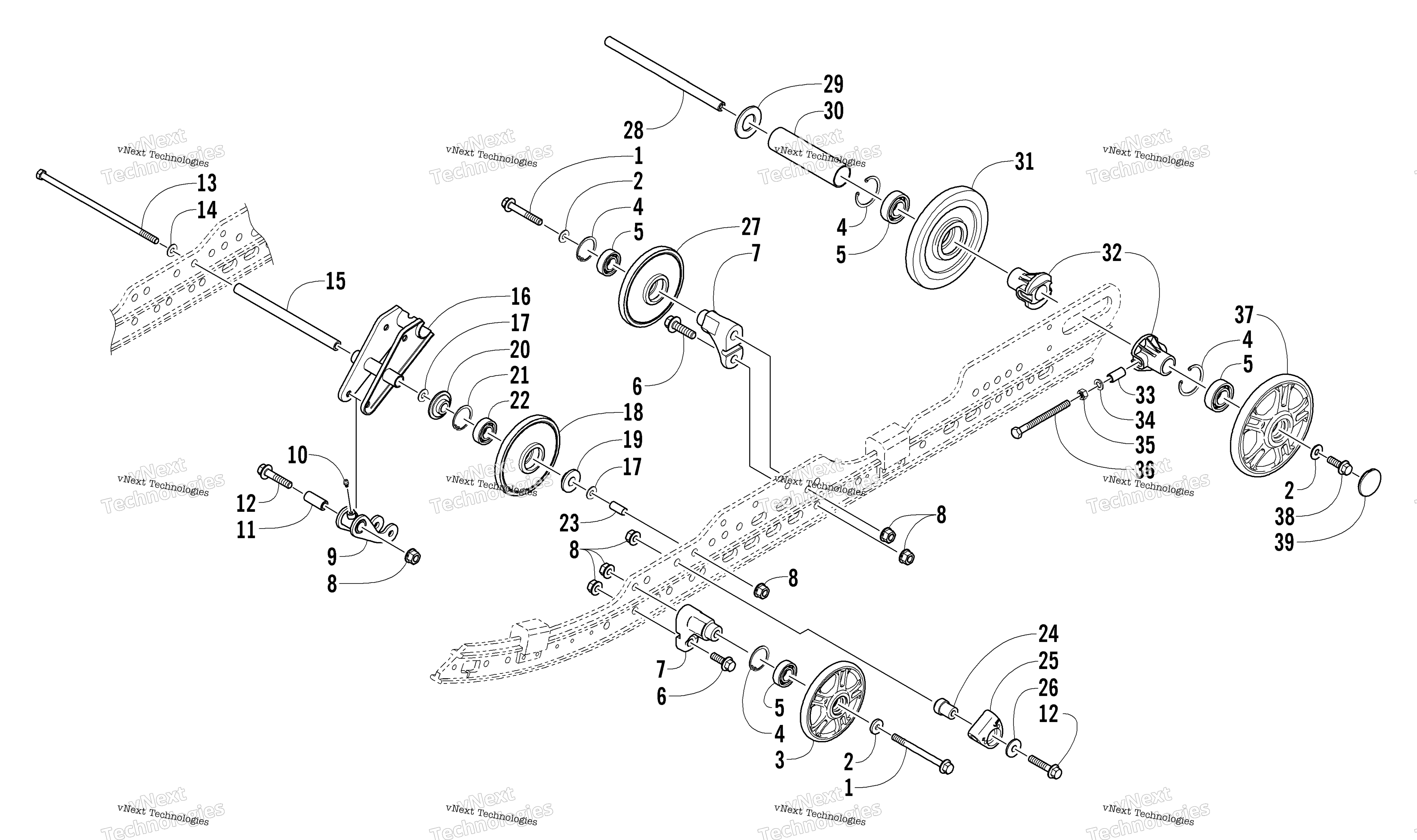

Схема Idler колесо узла для Z 370 RED (S2004ZAAFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8020-232
от 1 292 ₽
2
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 6 шт.
3
Wheel, Idler - Yellow (inc. 4-5) art. 3604-040
По запросу
4
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Screw, Cap art. 8020-224
По запросу
7
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
8
Гайка Arctic Cat art. 8048-486
По запросу
9
PIVOT,REAR SHOCK-PTD BLK (inc. 10) art. 0704-606
По запросу
10
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
11
Палец металлический Arctic Cat art. 1604-329
от 4 694 ₽
12
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
13
Screw, Cap art. 0623-907
По запросу
14
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
15
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
16
Крепление переднего амортизатора Arctic Cat art. 0704-396
По запросу
17
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
18
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
19
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
20
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
21
Ring, Retaining art. 0123-798
По запросу
22
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
23
Spacer art. 1604-213
По запросу
24
Block, Slide art. 2604-600
По запросу
25
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
26
Washer art. 8050-282
По запросу
27
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
28
Ось задняя Arctic Cat art. 2604-283
от 3 675 ₽
29
Washer art. 0623-921
По запросу
30
Spacer art. 1604-940
По запросу
31
Ролик гусеницы 160х20 мм черный Arctic Cat art. 3604-049
По запросу
32
BUSHING,ADJUSTER-MACH art. 1704-489
По запросу
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
35
Гайка Arctic Cat art. 8042-486
от 263 ₽
36
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
37
WHEEL,IDL-6.38 W.787"ID YLW (inc. 4-5) art. 3604-059
По запросу
38
Screw, Cap art. 8020-223
По запросу
39
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
