модель 2004 года
- Модель Z370
- Код модели Z 370 RED (S2004ZAAFCUSR)

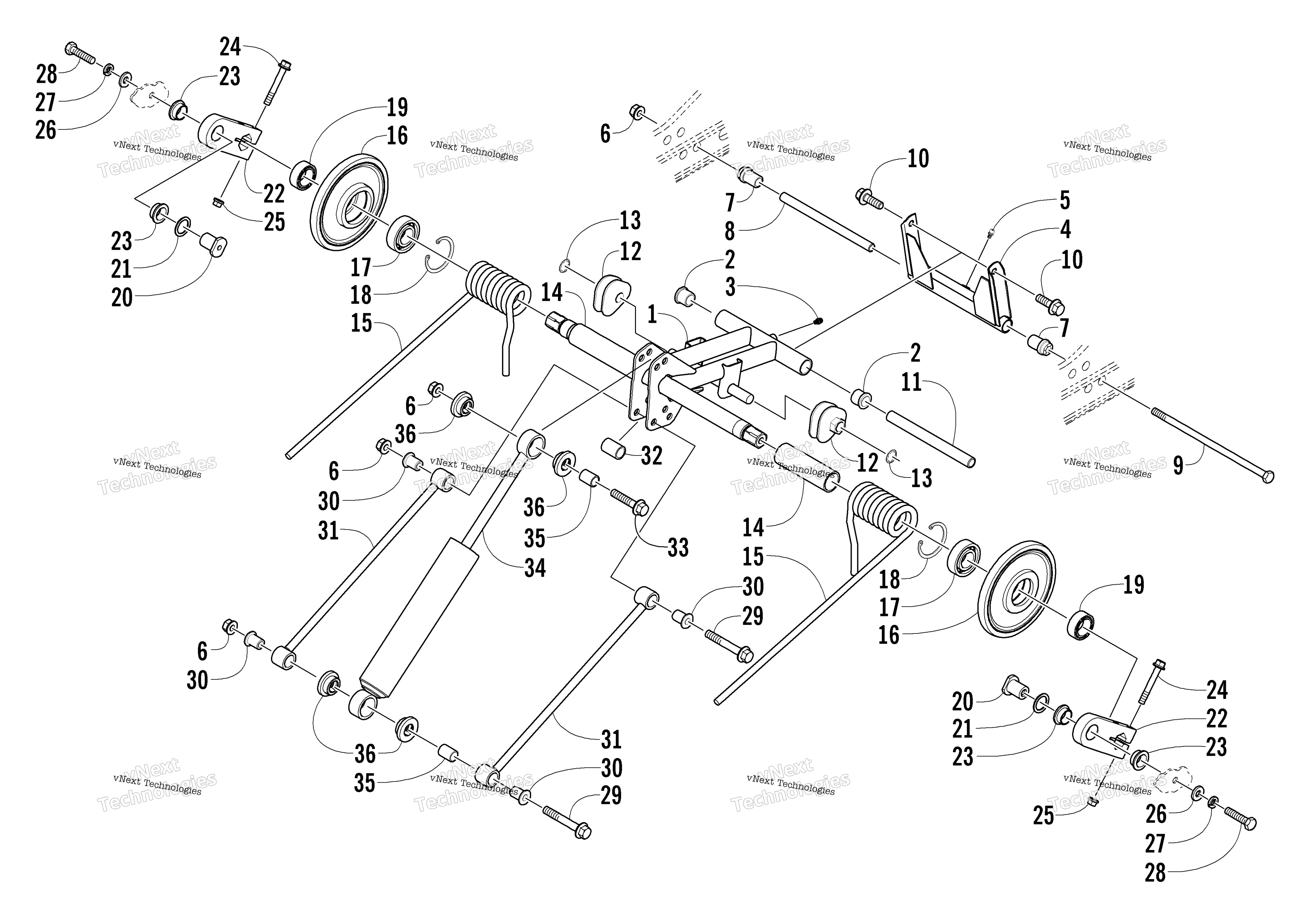

Схема задней части Suspension Rear Arm Assembly для Z 370 RED (S2004ZAAFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,IDLER- HEX - FABR - 16.54" (inc. 2-3) art. 1704-460
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Фиттинг art. 1623-010
По запросу
4
Arm, Rear (inc. 5) art. 0704-632
По запросу
5
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
6
Гайка Arctic Cat art. 8048-486
По запросу
7
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
8
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
9
Screw, Cap art. 0623-907
По запросу
10
Screw, Cap art. 8020-220
По запросу
11
Axle, Aluminum art. 1604-208
По запросу
12
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
12
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
14
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
15
SPRING,SUSPENSION-LH-PTD BLK art. 0704-889
По запросу
15
SPRING,SUSPENSION-RH-PTD BLK art. 0704-888
По запросу
16
Wheel, Idler (inc. 17-18) art. 1604-690
от 3 800 ₽
17
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
18
Ring, Retaining art. 0123-798
По запросу
19
Spacer, Pivot Idler Arm art. 1604-507
По запросу
20
Axle, Powder Metal art. 1604-181
По запросу
21
Шайба Arctic Cat art. 1604-187
от 368 ₽
22
Offset, Arm (Hex) - Assembly (inc. 23-25) art. 0704-981
По запросу
23
Втулка Arctic Cat art. 1604-202
По запросу
24
Screw, Cap art. 8020-138
По запросу
25
Nut, Lock art. 8048-426
По запросу
26
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
27
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
28
Болт art. 8002-224
По запросу
29
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
30
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
31
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
32
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
33
Screw, Cap art. 8020-226
По запросу
34
Shock Absorber - Rear Arm (inc. 35-36) art. 1604-455
По запросу
35
Палец металлический Arctic Cat art. 1604-185
По запросу
36
Втулка пластиковая Arctic Cat art. 0604-321
По запросу
