модель 2005 года
- Модель Z570
- Код модели Z 570 RED (S2005ZADFCUSR)

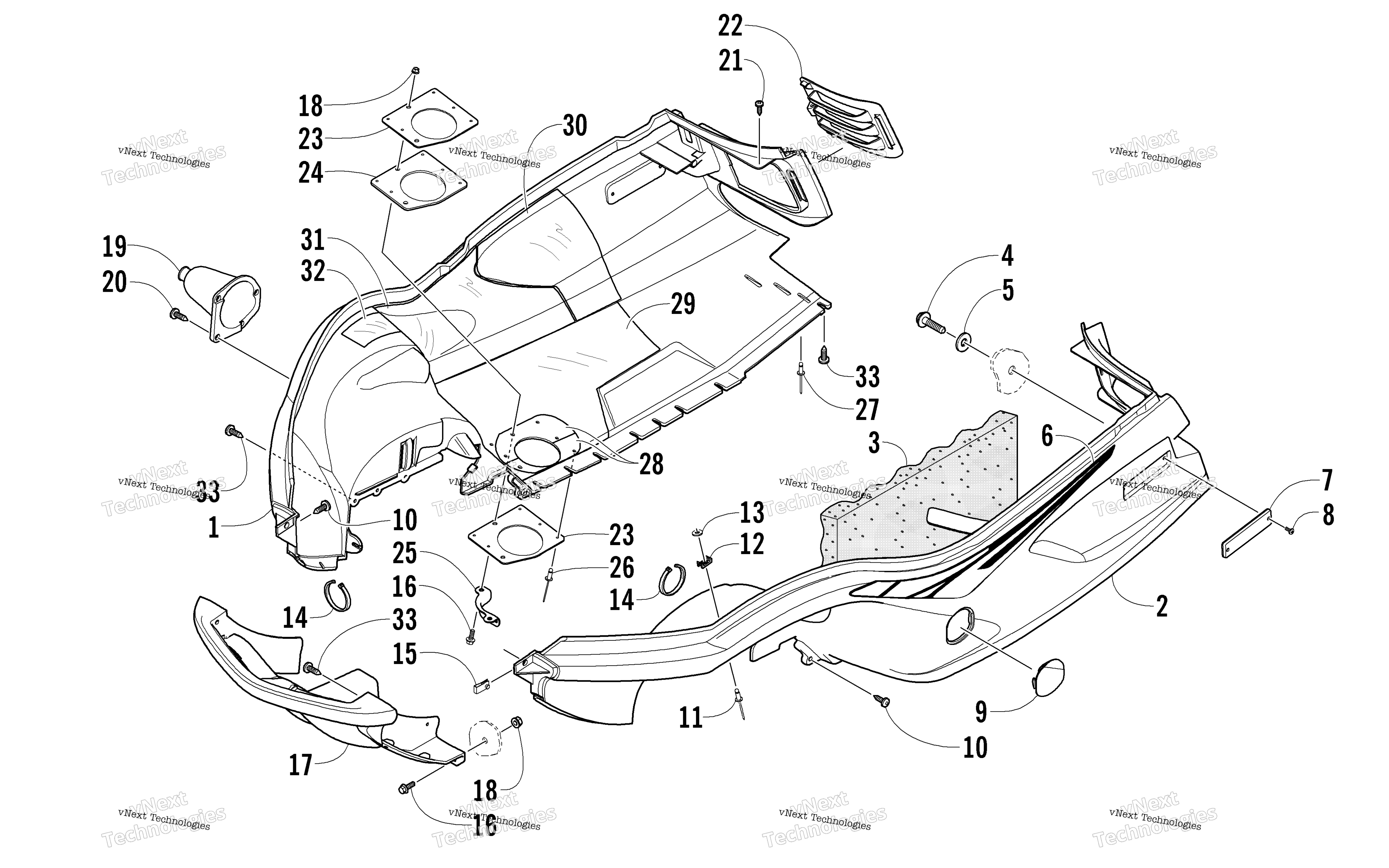

Схема Belly поддон и передний Bumper узла для Z 570 RED (S2005ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Black art. 1706-846
По запросу
2
Belly Pan - Left Black art. 1706-141
По запросу
3
Foam, Belly Pan - Left art. 0617-315
По запросу
4
Screw, Self-Tapping art. 0623-647
По запросу
5
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
6
Decal, Belly Pan - Right art. 6611-090
По запросу
6
Decal, Belly Pan - Left art. 6611-091
По запросу
7
Reflector, Front Amber art. 0606-526
По запросу
8
Clip, Retaining art. 0623-269
По запросу
9
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
Rivet art. 8060-506
По запросу
12
Spacer art. 0623-228
По запросу
13
Washer, Flat art. 0123-149
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
U-Nut art. 0623-427
По запросу
16
Screw, Cap art. 8020-040
По запросу
17
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
19
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
20
Screw, Self-Tapping art. 0623-564
По запросу
21
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
22
Louver, Air-Intake - Right Black art. 1606-044
По запросу
22
Louver, Air-Intake - Left Black art. 1606-045
По запросу
23
SHIELD, EXH (570 F/C)-PTD BLK art. 0712-939
По запросу
24
Seal, Exhaust art. 1612-514
По запросу
25
Deflector, Exhaust Outlet art. 0712-879
По запросу
26
Rivet art. 8060-508
По запросу
27
Клепка art. 8061-508
По запросу
28
Foil, Protective art. 0619-206
По запросу
29
Foil, Protective - Lower Rear art. 2606-374
По запросу
30
Foil, Protective - Upper Rear art. 2606-375
По запросу
31
Foil, Protective - Lower Front art. 2606-376
По запросу
32
Foil, Protective - Upper Front art. 2606-387
По запросу
33
Винт-саморез Arctic Cat art. 1623-129
По запросу
