модель 2005 года
- Модель Z570
- Код модели Z 570 RED (S2005ZADFCUSR)

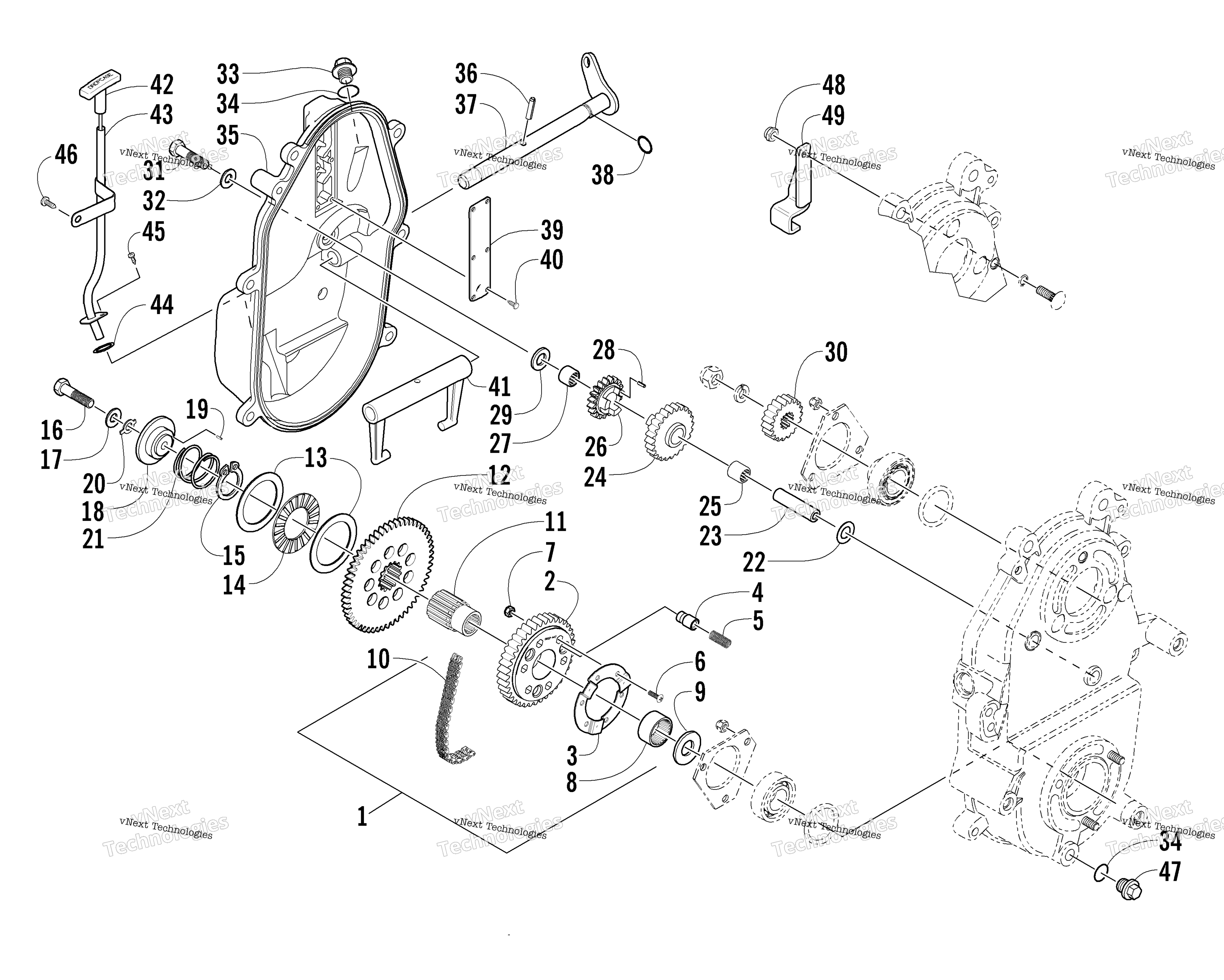

Схема привод / Reverse Dropcase узел (Optional) для Z 570 RED (S2005ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня планетарная КПП 39 зубьев art. 0702-170
По запросу
3
Упорная пластина Arctic Cat art. 0602-144
По запросу
4
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
5
Пружина Arctic Cat art. 0602-138
от 473 ₽
6
Винт Arctic Cat art. 0623-182
от 190 ₽
7
Гайка Arctic Cat art. 0123-430
от 263 ₽
8
Подшипник Arctic Cat art. 0602-016
По запросу
9
Шайба Arctic Cat art. 0602-012
По запросу
10
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
11
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
12
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
13
Шайба Arctic Cat art. 0602-023
По запросу
14
Подшипник Arctic Cat art. 0602-022
По запросу
15
Ring, Retaining art. 0602-024
По запросу
16
Screw, Cap art. 8002-230
По запросу
17
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
18
Втулка Arctic Cat art. 0702-372
от 3 570 ₽
19
Pin, Spring art. 8070-153
По запросу
20
Шайба Arctic Cat art. 1602-046
По запросу
21
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
22
Шайба Arctic Cat art. 0602-215
от 578 ₽
23
Вал КПП Arctic Cat art. 0602-094
от 4 342 ₽
24
Шестерня КПП Arctic Cat art. 0702-260
По запросу
25
Подшипник игольчатый КПП Arctic Cat art. 0602-018
По запросу
26
Шестерня КПП 19 зубьев art. 0702-366
По запросу
27
Подшипник Arctic Cat art. 1602-045
По запросу
28
Палец Arctic Cat art. 0602-366
от 221 ₽
29
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
30
Шестерня КПП 19 зубьев Arctic Cat art. 0602-444
По запросу
31
Болт Arctic Cat art. 8002-130
По запросу
32
Шайба Arctic Cat art. 8050-242
По запросу
33
Plug, Drain (One Included in Kit) art. 0623-293
По запросу
34
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
35
COVER, DROPCASE-PTD BLK-REV (DIPSTICK) art. 1602-222
По запросу
36
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
37
Shaft, Shift Fork art. 0702-291
По запросу
38
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
39
Cover, Oil Vent art. 1602-151
По запросу
40
Screw, Self-Tapping art. 0623-081
По запросу
41
Вилка включения передач Arctic Cat art. 0602-085
По запросу
42
Stick, Oil Level art. 1602-107
По запросу
43
Tube, Oil Level Stick art. 1602-106
По запросу
44
Кольцо уплотнительное Arctic Cat art. 0605-014
По запросу
45
Болт Arctic Cat art. 0623-914
По запросу
46
Screw, Self-Tapping art. 0623-640
По запросу
47
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
48
Гайка Arctic Cat art. 0623-122
от 221 ₽
49
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
1639
KIT, REVERSE - 19:39/13W art. 4639-597
По запросу
