модель 2005 года
- Модель Z570
- Код модели Z 570 RED (S2005ZADFCUSR)

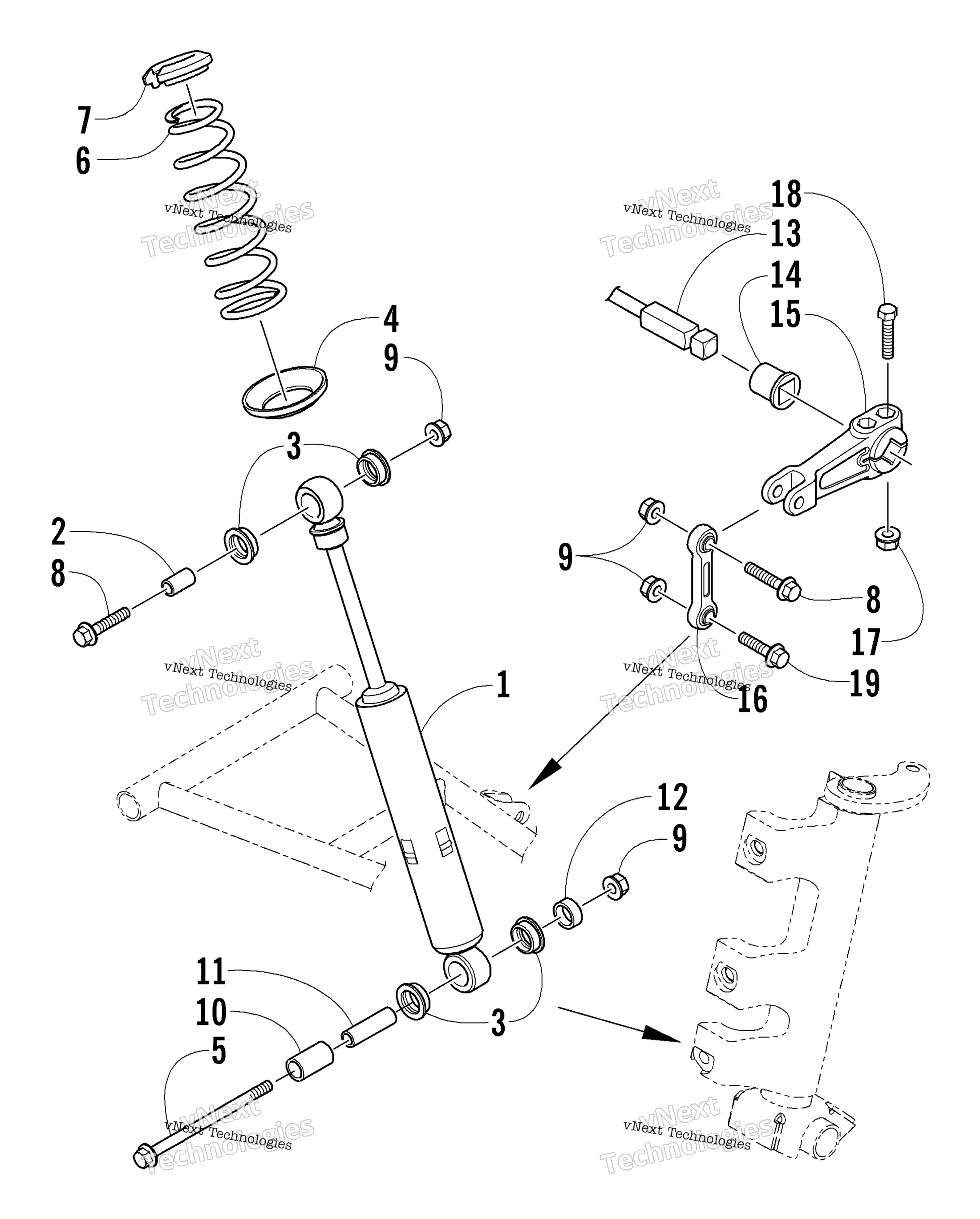

Схема амортизатора Absorber And Sway Bar Assembly для Z 570 RED (S2005ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Shock, Front Suspension (inc. 2-3) art. 1603-253
По запросу
2
Втулка амортизатора Arctic Cat art. 0604-309
По запросу
3
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
4
Retainer, Spring - Painted Black - Shock art. 2703-187
По запросу
5
Screw, Cap art. 8020-234
По запросу
6
Spring, Compression Yellow art. 1703-322
По запросу
7
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
8
Screw, Cap art. 8020-226
По запросу
9
Гайка Arctic Cat art. 8048-486
По запросу
10
Spacer, Shock Mount - Front art. 0603-854
По запросу
11
Axle, Lower Shock Mount art. 1604-184
По запросу
12
Spacer art. 0603-855
По запросу
13
Sway Bar art. 1703-618
По запросу
14
Втулка стабилизатора Arctic Cat art. 0603-151
По запросу
15
Arm, Sway Bar art. 2603-307
По запросу
16
Косточка art. 1603-414
По запросу
17
Nut, Lock art. 8048-426
По запросу
18
Screw, Cap art. 8002-137
По запросу
19
Screw, Cap art. 8020-225
По запросу
