модель 2005 года
- Модель Z570
- Код модели Z 570 RED (S2005ZADFCUSR)

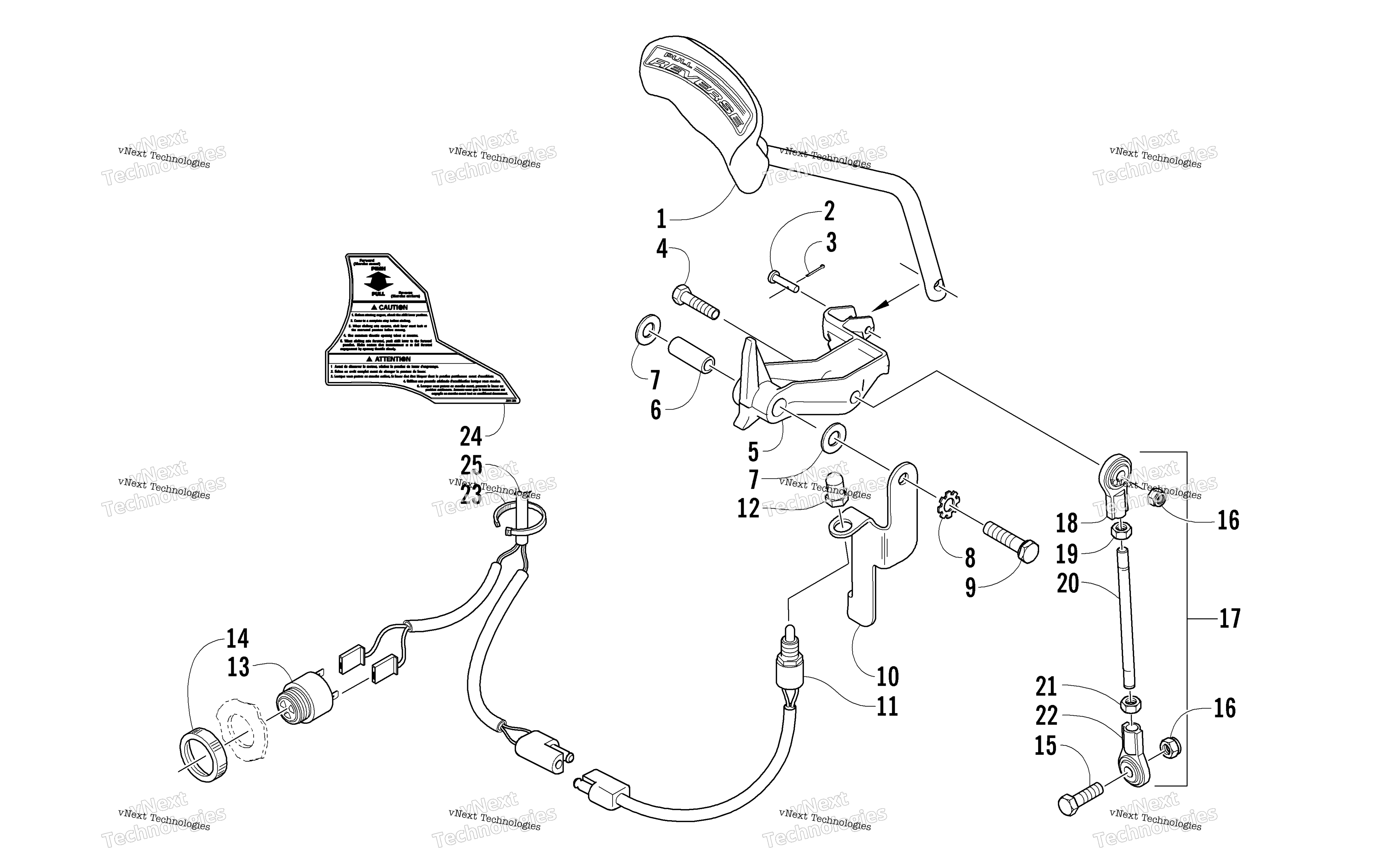

Схема задней передачи Shift Lever Assembly (Optional) для Z 570 RED (S2005ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT, REV SHIFT LEV. - ’99 REVERSE art. 1639-005
По запросу
1
Lever art. 0602-978
По запросу
2
Штифт Arctic Cat art. 0623-641
от 168 ₽
3
Pin, Cotter art. 0117-868
По запросу
4
Screw, Cap art. 8002-137
По запросу
5
LINKAGE, SHIFT PIVOT-PTD art. 0702-743
По запросу
6
Axle art. 0602-853
По запросу
7
Шайба Arctic Cat art. 8050-247
По запросу
8
Шайба Arctic Cat art. 8053-242
По запросу
9
Screw, Cap art. 8002-140
По запросу
10
BRKT,REV.SWITCH-PTD BLK art. 0702-465
По запросу
11
Кнопка сигнализации заднего хода Arcic Cat art. 0630-011
от 6 794 ₽
12
Колпачок-пыльник включателя Arctic Cat art. 0630-013
от 3 161 ₽
13
Сигнал заднего хода art. 0630-010
По запросу
14
Ring, Retaining art. 0630-017
По запросу
15
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
16
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
17
LINK,SHIFTING-LOWER (inc. 18-22) art. 0702-347
По запросу
18
Rod End - Left-Hand Thread art. 0602-305
По запросу
19
Nut, Hex - Left-Hand Thread art. 0623-260
По запросу
21
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
22
Rod End - Right-Hand Thread art. 0602-322
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Decal, Reverse art. 3611-580
По запросу
24
DECAL, CAUTION - REVERSE art. 3611-364
По запросу
24
Decal, Reverse art. 3611-026
По запросу
25
Harness, Wiring - Alarm art. 0686-120
По запросу
