модель 2006 года
- Модель Crossfire 700
- Код модели CROSSFIRE 700 EFI BLACK (S2006CFF36USB)

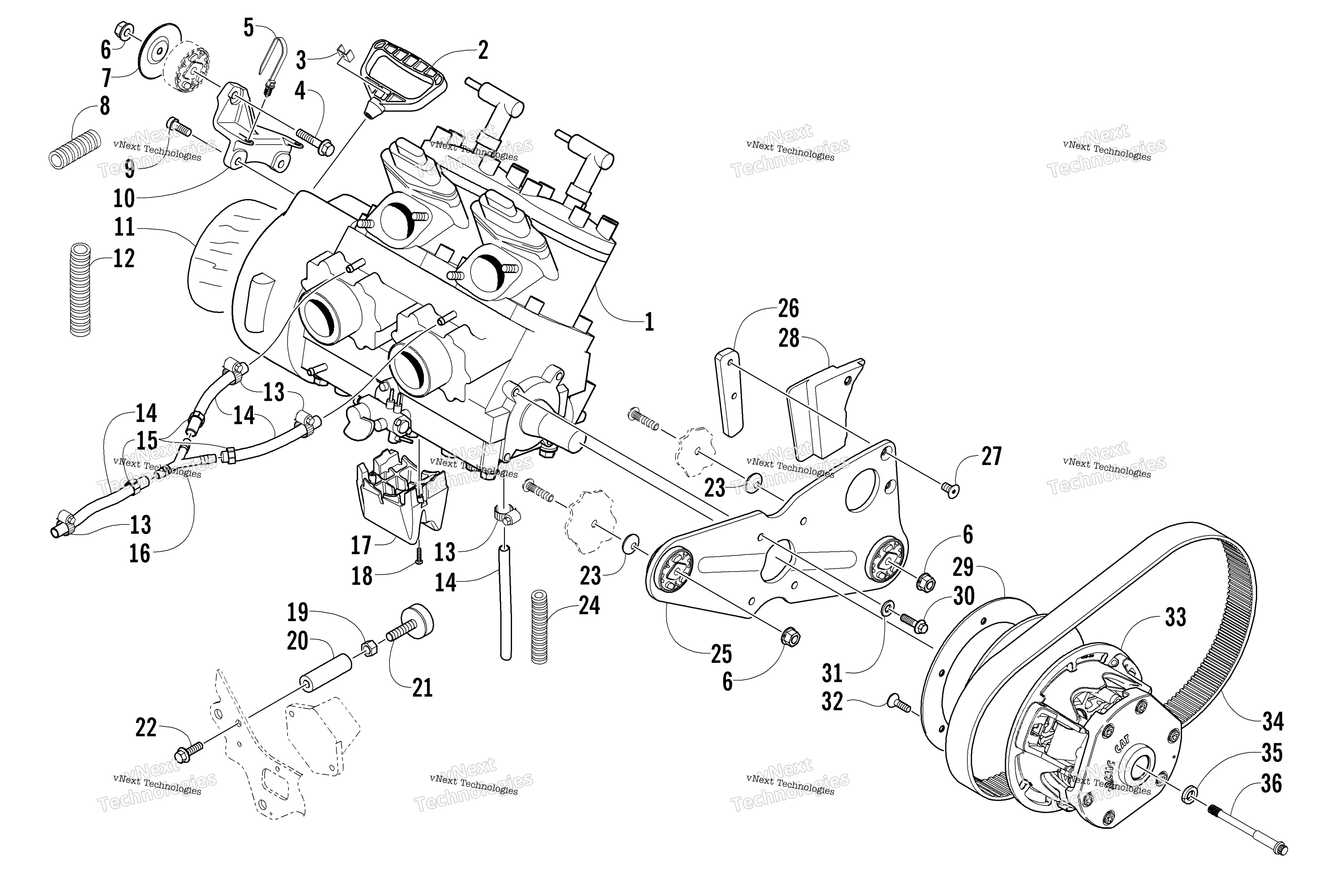

Схема двигателя And Related Parts для CROSSFIRE 700 EFI BLACK (S2006CFF36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AD70L4 w/o EFI Components and w/90° Fitting art. 0662-441
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 8020-136
По запросу
5
Tie, Cable - Push Mount art. 0623-677
По запросу
6
Гайка Arctic Cat art. 8047-426
По запросу
7
Shield, Heat - Engine Mount art. 4606-317
По запросу
8
Conduit, Flexible - 4 in. art. 0619-619
По запросу
9
Screw, Cap art. 8413-830
По запросу
10
Bracket, Engine Mounting - Right art. 0708-461
По запросу
11
Foil, Protective art. 1670-328
По запросу
12
Conduit (3/4 in. ID) - 6 in. art. 0619-994
По запросу
13
Clamp, Hose art. 0623-373
По запросу
14
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
15
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
16
Y-Fitting art. 1670-596
По запросу
17
Bumper art. 0608-460
По запросу
18
Screw, Self-Tapping art. 1623-022
По запросу
19
Гайка Arctic Cat art. 8042-486
от 263 ₽
20
Tube, Torque Bumper art. 0608-394
По запросу
21
Bumper, Torque art. 0608-396
По запросу
22
Screw, Cap art. 8020-220
По запросу
23
Washer, Spring art. 0623-987
По запросу
24
Conduit, Flexible - 5 ft art. 0619-776
По запросу
25
Bracket, Engine Mounting - Left (inc. 26-27) art. 0708-469
По запросу
26
Spacer, Torque Bumper art. 0608-430
По запросу
27
Screw, Self-Tapping art. 1623-459
По запросу
28
Bumper, Torque art. 0608-433
По запросу
29
Кольцо демпфер ведущего вариатора Arctic Cat art. 0645-410
от 9 377 ₽
30
Screw, Cap art. 8413-825
По запросу
31
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
32
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
33
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
34
Ремень вариатора Arctic Cat art. 0627-036
По запросу
35
Washer, High Collar art. 0623-210
По запросу
36
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
