модель 2006 года
- Модель Crossfire 700
- Код модели CROSSFIRE 700 EFI BLACK (S2006CFF36USB)

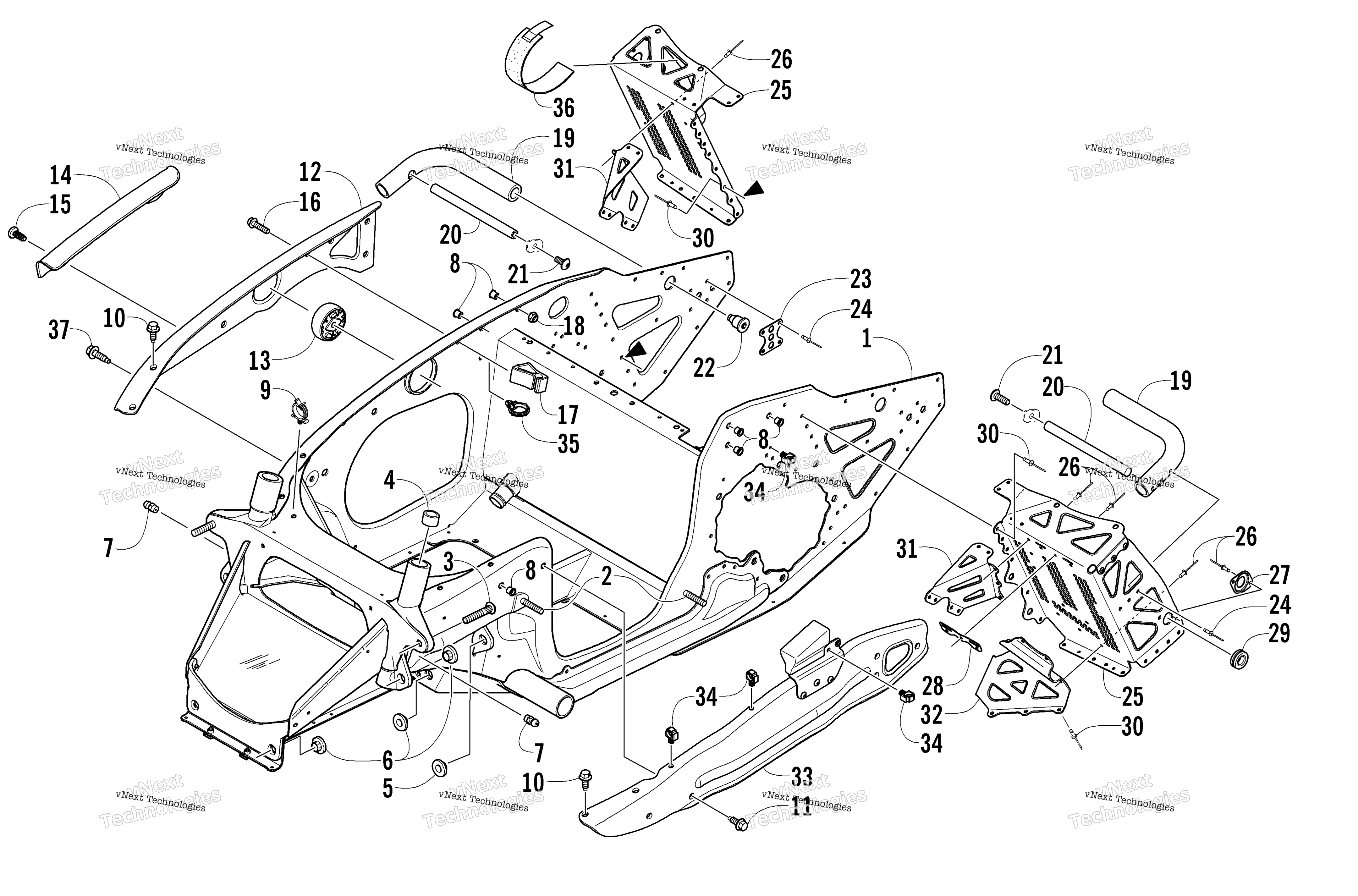

Схема передней части Frame And Footrest Assembly для CROSSFIRE 700 EFI BLACK (S2006CFF36USB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-107
По запросу
0
Kit, Tool Not Illustrated art. 3706-731
По запросу
1
Chassis - Assembly (inc. 2-8) art. 1707-050
По запросу
2
Bolt, Carriage art. 1623-359
По запросу
3
Bolt, Carriage - Ribbed art. 1623-019
По запросу
4
Bearing art. 0675-161
По запросу
5
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
6
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
7
Фиттинг art. 1623-010
По запросу
8
Insert art. 0623-581
По запросу
9
Clip art. 1623-171
По запросу
10
Screw, Cap art. 1623-480
По запросу
11
Screw, Cap art. 1623-481
По запросу
12
Brace, Side Plate - Right art. 3706-116
По запросу
13
Mount, Engine art. 0608-404
По запросу
14
Protector, Main Harness art. 3606-761
По запросу
15
Screw, Self-Tapping art. 1623-353
По запросу
16
Screw, Self-Tapping art. 1623-204
По запросу
17
Guide, Rope art. 0608-449
По запросу
18
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
19
Tube, Support - Footrest art. 3706-331
По запросу
20
Guard, Support Tube art. 3706-332
По запросу
21
Screw, Machine art. 8017-577
По запросу
22
Screw, Tube art. 1623-484
По запросу
23
Plate, Backing art. 2706-580
По запросу
24
Заклепка Arctic Cat art. 8060-686
от 116 ₽
25
Footrest - Right (inc. 26-27) art. 3706-334
По запросу
25
Footrest - Left (inc. 26-28) art. 3706-333
По запросу
26
Rivet art. 8060-484
По запросу
27
Plate, Retaining Black art. 3706-335
По запросу
28
Plate, Mounting - Belt Guard art. 0607-835
По запросу
29
Grommet, Rubber - .50 ID x 1.00 OD x .08 GRV art. 1623-529
По запросу
30
Rivet art. 1623-264
По запросу
31
Bracket, Support - Footrest - Left art. 3706-337
По запросу
31
Bracket, Support - Footrest - Right Black art. 3706-336
По запросу
32
Bracket, Support - Footrest - Lower Left art. 3706-338
По запросу
33
Brace, Side Plate - Left art. 3706-129
По запросу
34
Clip, Routing art. 1623-406
По запросу
35
Clip, Routing - Snap-In art. 0623-454
По запросу
36
Retainer, Tool Kit art. 3706-033
По запросу
37
Болт Arctic Cat art. 1623-561
По запросу
