модель 2006 года
- Модель Crossfire 700
- Код модели CROSSFIRE 700 EFI BLACK (S2006CFF36USB)

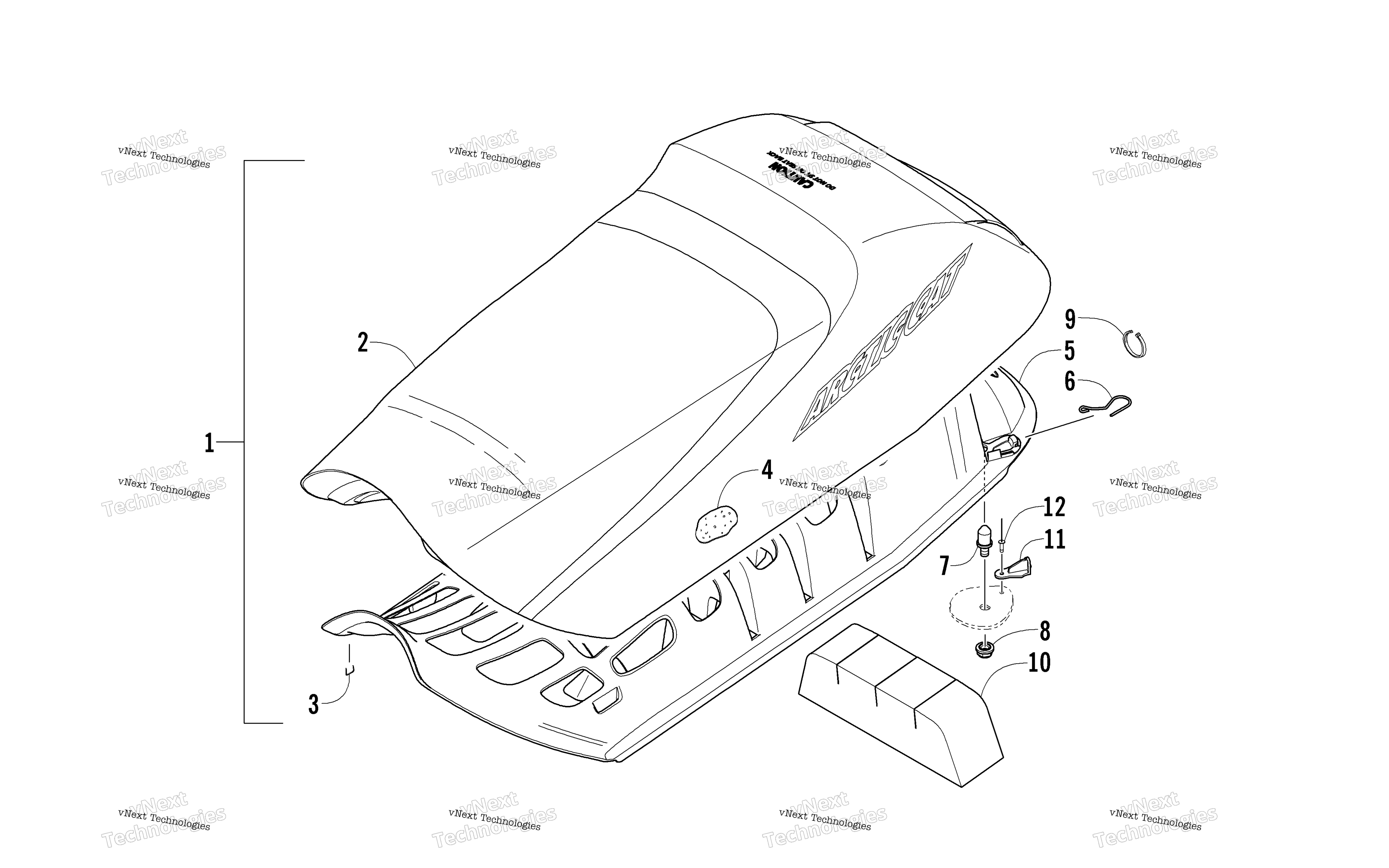

Схема сиденья Assembly для CROSSFIRE 700 EFI BLACK (S2006CFF36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-6) art. 7998-752
По запросу
2
Cover, Seat art. 3706-119
По запросу
3
Staple art. 0624-528
По запросу
4
Foam, Seat Cushion art. 3706-118
По запросу
5
Seat-Base art. 4606-128
По запросу
6
Clip, Retaining art. 1623-393
По запросу
7
Stud, Latch art. 1623-458
По запросу
8
Гайка Arctic Cat art. 8047-426
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Foam, Compartment art. 0617-512
По запросу
11
Cover, Latch - Right art. 4606-322
По запросу
12
Rivet art. 8061-628
По запросу
Другие схемы модели
Сиденье Assembly
