модель 2006 года
- Модель Crossfire 700
- Код модели CROSSFIRE 700 EFI BLACK (S2006CFF36USB)

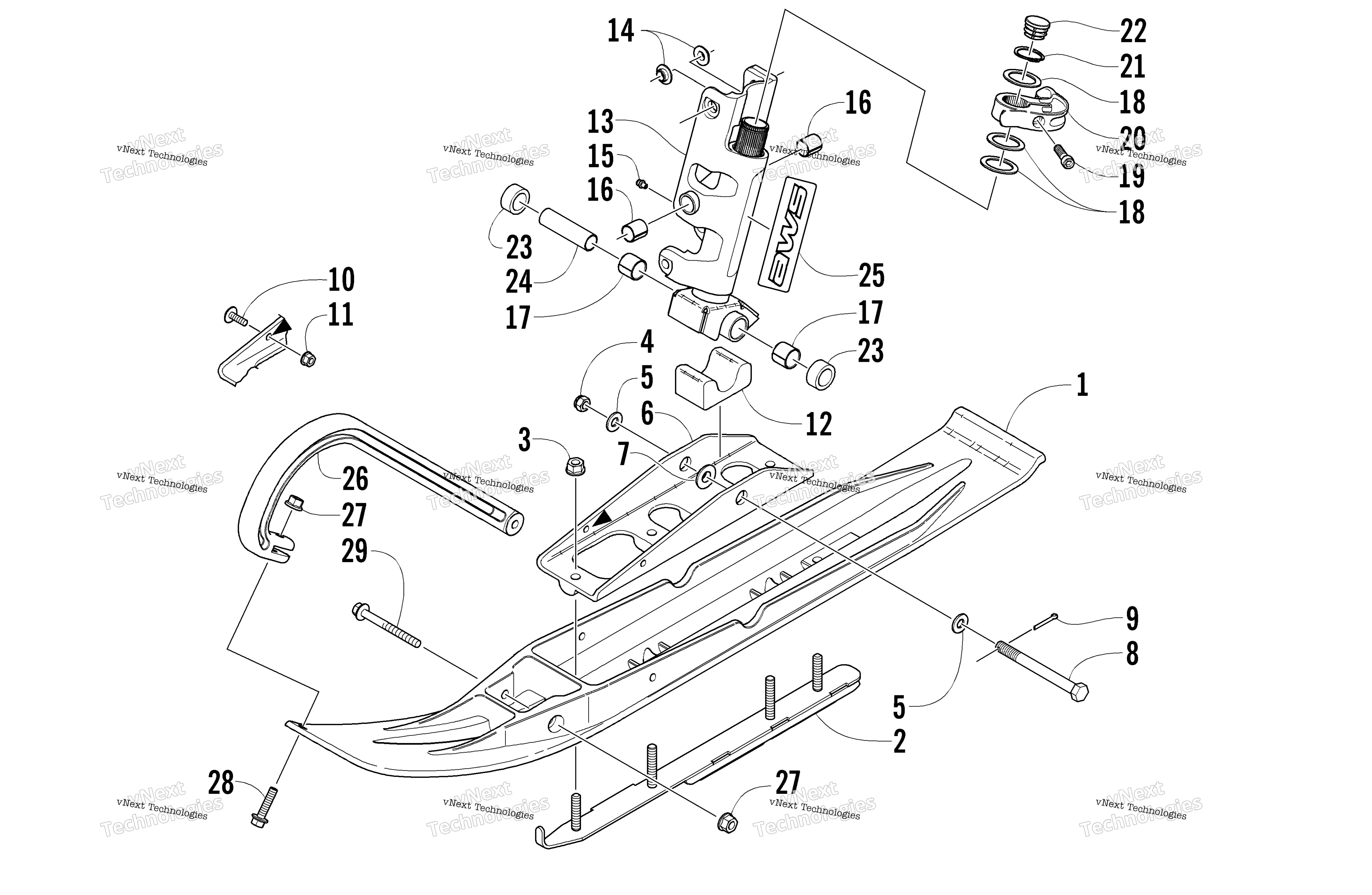

Схема Ski и Spindle узла для CROSSFIRE 700 EFI BLACK (S2006CFF36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 1703-109
По запросу
2
SKAG,SPLIT - WOODY’S-RH art. 2603-456
По запросу
2
SKAG,SPLIT - WOODY’S-LH art. 2603-457
По запросу
3
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
4
Nut, Lock art. 0123-296
По запросу
5
Washer art. 0623-728
По запросу
6
Saddle, Ski Platinum (inc. 7) art. 1703-501
По запросу
7
Insert, Ski Saddle art. 0603-621
По запросу
8
Screw, Cap art. 0623-552
По запросу
9
Шплинт art. 0123-458
По запросу
10
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
11
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
12
Damper, Ski art. 2603-553
По запросу
13
Spindle, Steering - Left Platinum (inc. 14-21) art. 1703-631
По запросу
13
Spindle, Steering - Right Platinum (inc. 14-21) art. 1703-630
По запросу
14
Insert, Spindle art. 0603-647
По запросу
15
Фиттинг art. 1623-010
По запросу
16
Втулка Arctic Cat art. 0603-083
По запросу
17
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
18
Washer, Thrust art. 1603-203
По запросу
19
Screw, Cap art. 8005-584
По запросу
20
Шпиндель левый Arctic Cat art. 1703-413
от 3 161 ₽
21
Ring, Retaining art. 0623-796
По запросу
22
Cap art. 0623-831
По запросу
23
Spacer art. 1603-908
По запросу
24
AXLE,SPINDLE art. 2603-548
По запросу
25
Decal, “AWS” - Spindle art. 7611-060
По запросу
26
HANDLE,PLASTIC-BLACK art. 0603-624
По запросу
27
Nut, Lock art. 8048-426
По запросу
28
Screw, Cap art. 8020-135
По запросу
29
Screw, Cap art. 8020-143
По запросу
