модель 2006 года
- Модель Firecat 700
- Код модели FIRECAT 700 BLACK (S2006F7FCAUSB)

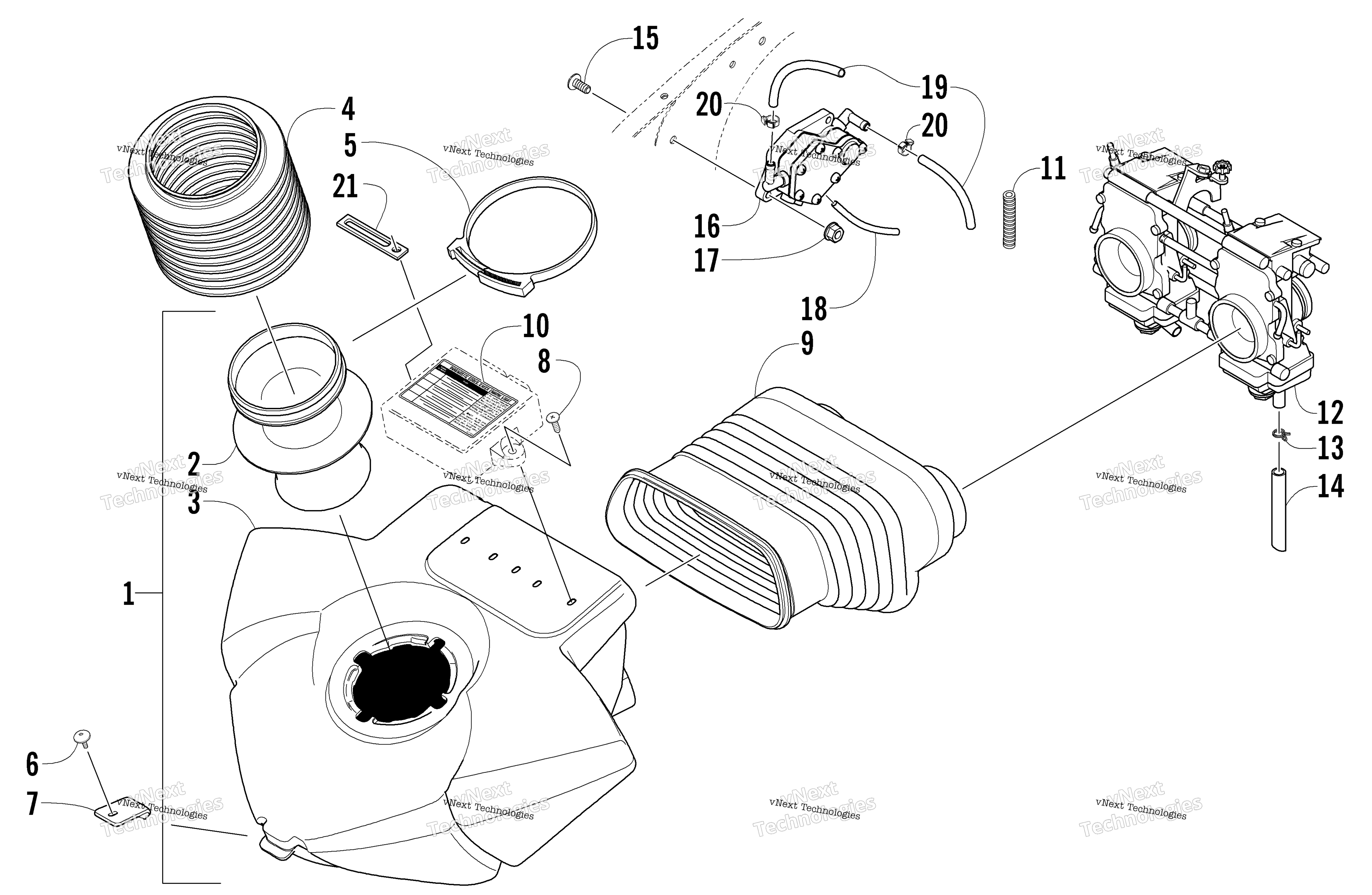

Схема Воздушный Silencer, Carburetor, и топливный насос узла для FIRECAT 700 BLACK (S2006F7FCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air Assy (inc. 2-3) art. 0770-720
По запросу
2
Intake, Air art. 1670-473
По запросу
3
Silencer, Air art. 1670-774
По запросу
4
Connector, Intake art. 1670-514
По запросу
5
Clamp, Intake Connector art. 1623-132
По запросу
6
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
7
Hold-Down, Air Silencer art. 3606-146
По запросу
8
Screw, Self-Tapping art. 1623-204
По запросу
9
Boot, Air Silencer art. 1670-583
По запросу
10
Decal, CDI art. 5611-851
По запросу
11
Loom, Protective - 10 ft art. 0716-558
По запросу
12
Carburetor, TM40-B280 art. 1670-555
По запросу
13
Clamp, Hose art. 0623-652
По запросу
14
Hose, Drain - 1.5 in. art. 0610-442
По запросу
15
Screw, Machine art. 1623-689
По запросу
16
Pump, Fuel art. 1670-416
По запросу
17
Nut, Lock art. 8047-366
По запросу
18
Hose, Impulse - 25’ art. 0610-007
По запросу
19
Hose - Green - 100 ft art. 0610-693
По запросу
19
Трубка зеленая Arctic Cat art. 0610-692
По запросу
20
Clamp, Hose art. 0124-045
По запросу
21
Зажим Arctic Cat art. 1623-984
По запросу
Другие схемы модели
Воздушный Silencer, Carburetor, и топливный насос узел
